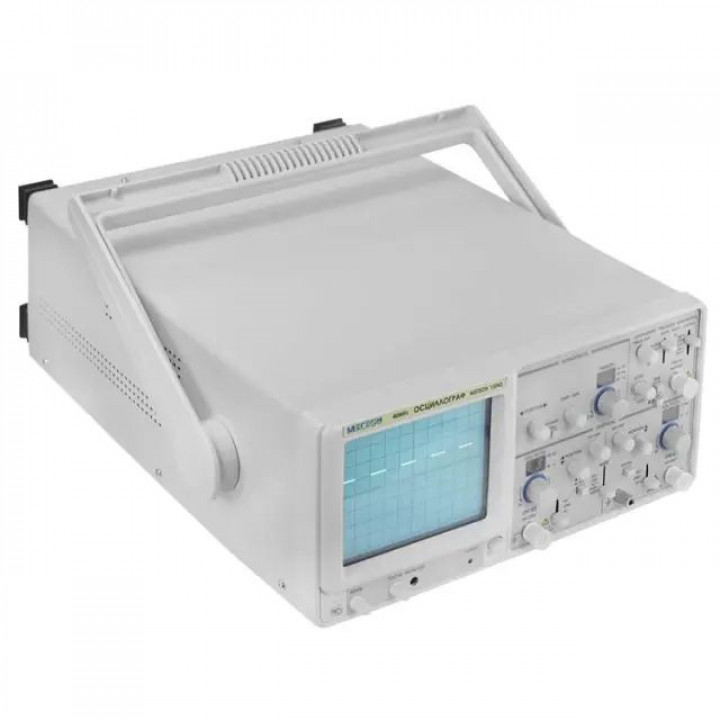

Аналоговый осциллограф МЕГЕОН 15042 (40 МГц, 2 канала)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: МЕГЕОН
- Артикул: к0000018420
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичная — согласно выставленному счету c НДС 22% на юридическое, физическое лицо или ИП. В счете есть QR-код, можно оплатить через банковское приложение. Переводы с банковских карт и наличные не принимаем.
- Предоставляется официальная гарантия на поставляемый товар

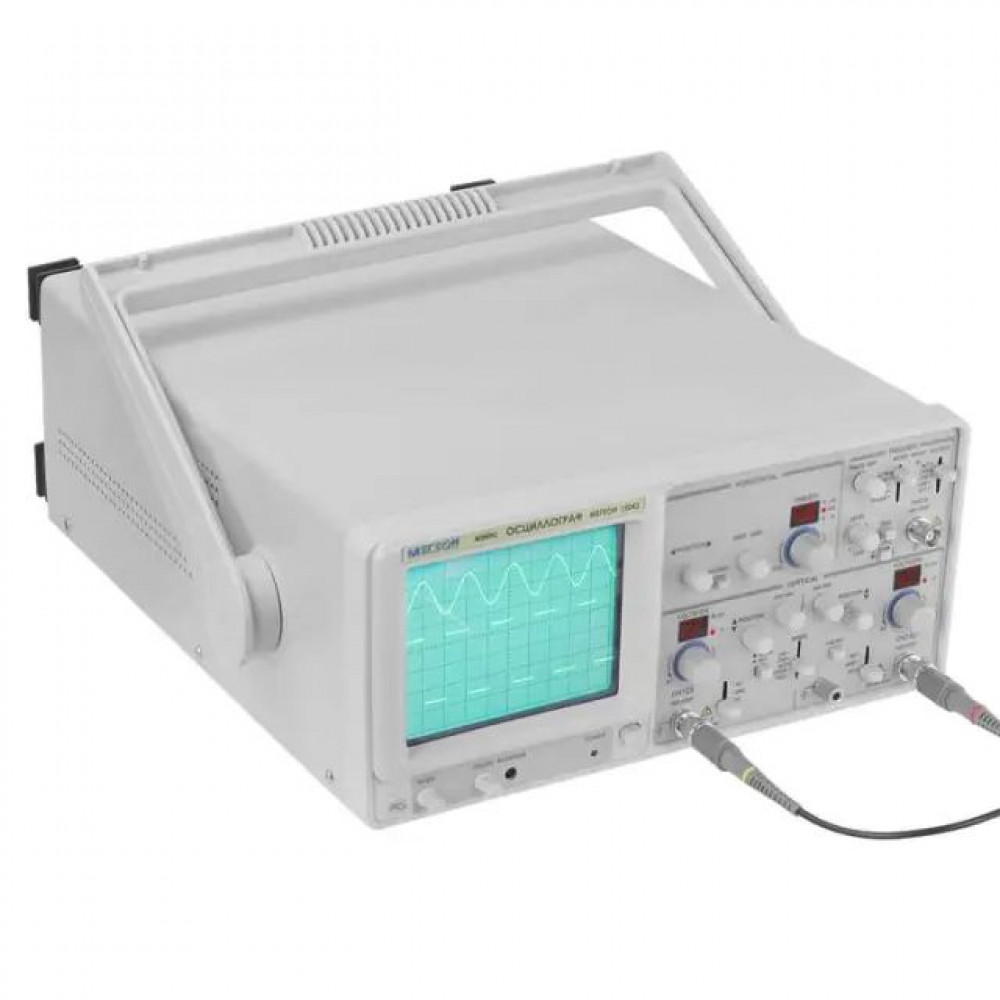

Осциллограф аналоговый двуканальный МЕГЕОН 15042
Тип устройства: аналоговый осциллограф с электронно-лучевой трубкой (ЭЛТ), предназначенный для визуального наблюдения, измерения и анализа формы электрических сигналов. Прибор обеспечивает отображение сигналов в реальном времени в полосе частот от 0 до 40 МГц, что позволяет детально изучать как медленно меняющиеся, так и высокочастотные процессы.
Производитель: МЕГЕОН
Модель: 15042
Основные характеристики
Двухканальная архитектура: осциллограф имеет два идентичных канала вертикального отклонения, что позволяет одновременно наблюдать и сравнивать два различных сигнала. Предусмотрены режимы попеременного (ALT) и прерывистого (CHOP) отображения, а также алгебраическое сложение и вычитание осциллограмм.
Высокая чувствительность и точность: диапазон чувствительности входов составляет от 1 мВ/дел до 5 В/дел, охватывая 21 ступень с погрешностью не более ±3%. Плавная регулировка с перекрытием более чем в 2,5 раза позволяет выполнять точную настройку уровня сигнала.
Расширенные возможности синхронизации: прибор поддерживает синхронизацию от любого из каналов, внешнего источника, сети питания, а также имеет специализированные режимы для работы с ТВ-сигналом (по строкам и кадрам). Это обеспечивает стабильное отображение сигналов различной природы.
Режим X-Y: осциллограф может работать в режиме X-Y для исследования фазовых и частотных соотношений между сигналами, в том числе для построения фигур Лиссажу. Полоса пропускания в этом режиме составляет до 500 кГц, а ошибка разности фаз не превышает 3°.
Конструктивные особенности
Цифровая индикация параметров: выбранные значения чувствительности каналов и времени развертки отображаются на встроенных цифровых индикаторах. Над поворотными регуляторами расположены светодиодные указатели размерности, что существенно повышает наглядность и удобство работы.
Эргономичное управление: для настройки режимов работы входов, выбора источника и режима синхронизации используются движковые переключатели линейного типа с четкой фиксацией положения. Поворотные переключатели и верньеры обеспечивают плавную подстройку параметров.
Дополнительный измерительный выход: на тыльной стороне корпуса расположен выход калиброванного сигнала, масштабированного с входа CH1. Он позволяет одновременно с наблюдением осциллограммы подключать внешний частотомер для точного контроля частоты исследуемого сигнала.
Удобство транспортировки и установки: осциллограф выполнен в прочном настольном корпусе и оснащен поворотной ручкой для переноски. Эта ручка также служит откидной опорой, обеспечивая оптимальный угол наклона прибора для комфортного просмотра экрана.
Область применения
Осциллограф МЕГЕОН 15042 широко используется в сервисных центрах для ремонта и настройки бытовой и промышленной электроники. Он незаменим для радиолюбителей и инженеров-разработчиков при отладке аналоговых схем, источников питания, аудио- и видеоустройств. Благодаря режимам синхронизации с ТВ-сигналом, прибор эффективен при диагностике видеотрактов.
Гарантия
Гарантийный срок составляет 2 года с даты продажи.
Физические характеристики
Габариты: 150×310×455 мм.
Вес: 8 кг.
Комплектация
- Осциллограф аналоговый двуканальный МЕГЕОН 15042.
- Сетевой шнур.
- Пробник-делитель (1:1/1:10) – 2 шт.
- Руководство по эксплуатации.
