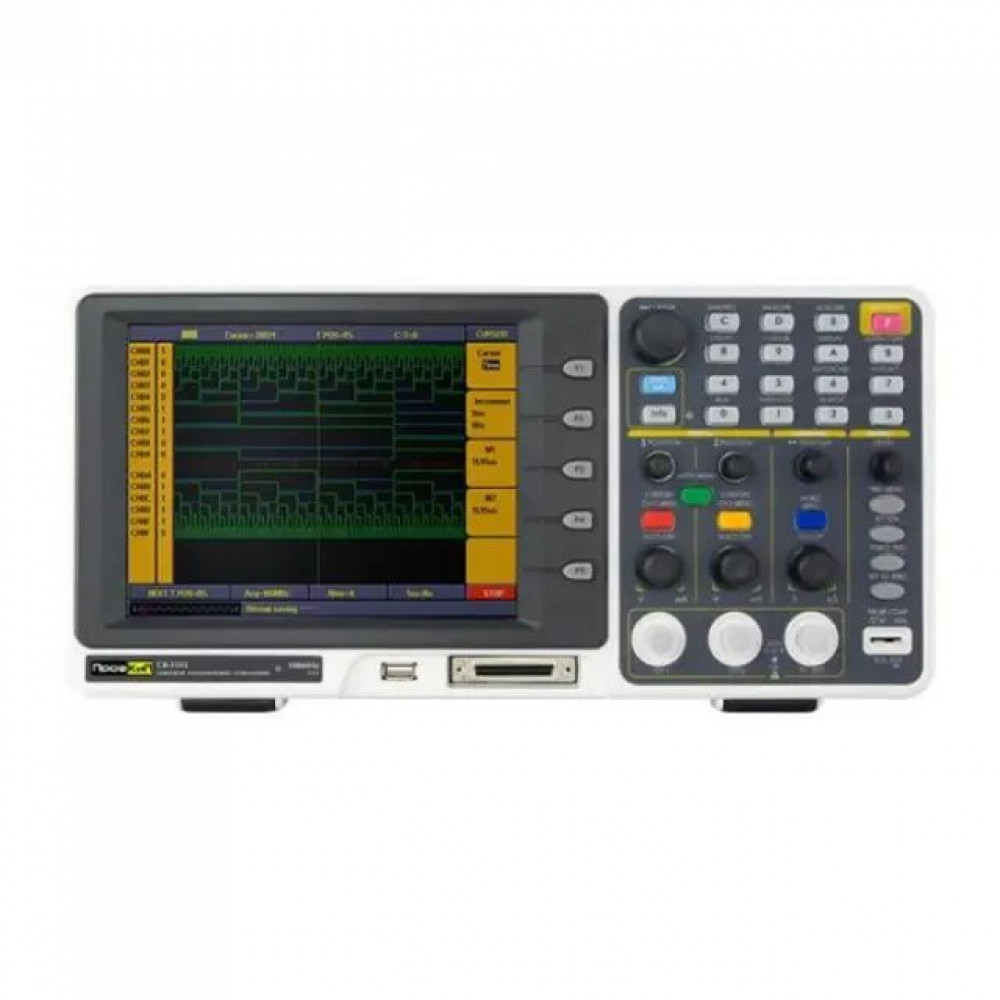

Осциллограф смешанных сигналов ПрофКиП С8-3102
Тип устройства: цифровой запоминающий осциллограф смешанных сигналов, который объединяет в одном корпусе двухканальный осциллограф с полосой пропускания 100 МГц и 16-канальный логический анализатор. Прибор позволяет одновременно наблюдать и анализировать аналоговые сигналы с частотой дискретизации 2 Гвыб/с и цифровые сигналы с тактовой частотой до 100 МГц. Такое сочетание функциональности делает его незаменимым инструментом для комплексной диагностики и отладки сложных электронных устройств.
Производитель: ПрофКиП
Модель: 120999
Основные характеристики
Два аналоговых канала и 16 цифровых каналов: устройство оснащено двумя независимыми аналоговыми входами с отдельными АЦП для каждого канала, что обеспечивает точный захват сигналов. Встроенный 16-канальный логический анализатор с полосой пропускания 100 МГц позволяет анализировать цифровые шины и логические уровни.
Полоса пропускания 100 МГц и частота дискретизации 2 ГГц: широкая полоса пропускания в сочетании с высокой частотой дискретизации в реальном времени гарантирует детальное отображение сигналов сложной формы. Глубина памяти 2 М на канал позволяет захватывать длительные процессы без потери детализации.
Встроенный логический анализатор с глубиной памяти 4 М: каждый из 16 цифровых каналов логического анализатора имеет собственную память объемом 4 М, что позволяет записывать длительные последовательности цифровых данных. Прибор поддерживает различные режимы запуска, включая по шине, по шаблону и по последовательному коду.
20 автоматических и курсорные измерения: осциллограф выполняет автоматические измерения 20 различных параметров сигнала, включая размах, частоту, длительность импульса и коэффициент заполнения. Курсорные измерения позволяют вручную определять разность напряжений и временные интервалы.
Конструктивные особенности
8-дюймовый цветной TFT-дисплей: яркий и контрастный экран с разрешением 640x800 пикселей обеспечивает четкое отображение форм сигналов и результатов измерений. Большой размер дисплея позволяет одновременно наблюдать несколько сигналов без потери информативности.
Режим растяжки окна (ZOOM): функция ZOOM позволяет детально рассмотреть любой участок захваченного сигнала, увеличивая его по горизонтали и вертикали. Это особенно полезно при анализе выбросов, помех или фронтов импульсов.
Математические функции и БПФ: встроенный математический сопроцессор выполняет операции сложения, вычитания, умножения и деления сигналов. Функция быстрого преобразования Фурье (БПФ) позволяет анализировать частотный состав сигнала, что необходимо для поиска гармоник и паразитных колебаний.
Интерфейс USB для сохранения данных: осциллограф оснащен портом USB, который позволяет подключать внешние накопители для сохранения осциллограмм и настроек прибора. Это упрощает документирование результатов измерений и их последующую обработку на компьютере.
Область применения
Осциллограф смешанных сигналов ПрофКиП С8-3102 предназначен для профессиональной отладки и ремонта цифро-аналоговых устройств, включая микроконтроллерные системы, блоки питания и аудиоаппаратуру. Прибор широко используется в сервисных центрах, научно-исследовательских лабораториях и на производственных участках для контроля качества и диагностики. Благодаря наличию логического анализатора, он незаменим при разработке и тестировании цифровых интерфейсов, таких как I2C, SPI и UART. Устройство также подходит для учебных целей в технических вузах и колледжах при изучении электроники и схемотехники.
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Габариты: 370×180×120 мм.
Вес: 2,2 кг.
Комплектация
- Осциллограф смешанных сигналов ПрофКиП С8-3102.
- Пассивный пробник 1:1 (10:1), 1.2 м - 2 шт.
- Измерительный модуль логического анализатора.
- RS-232 кабель или USB-кабель.
- CD-диск с ПО.
- Кабель питания.
- Руководство по эксплуатации.
