Универсальный осциллограф ПрофКиП С1-130М (20 МГц, 2 канала)

Универсальный осциллограф ПрофКиП С1-130М (20 МГц, 2 канала)

Под заказ
Рейтинг:
Код товара: 91081

Под заказ 107092.00
107 092.00 руб.

Возможность заказа и актуальную
цену уточняйте у менеджера.


Доставка
  • Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
  • Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
  • Доставка во все регионы России осуществляется транспортными компаниями.
  • Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
Оплата
  • Безналичная — согласно выставленному счету c НДС 22% на юридическое, физическое лицо или ИП. В счете есть QR-код, можно оплатить через банковское приложение. Переводы с банковских карт и наличные не принимаем.
Гарантия
  • Предоставляется официальная гарантия на поставляемый товар

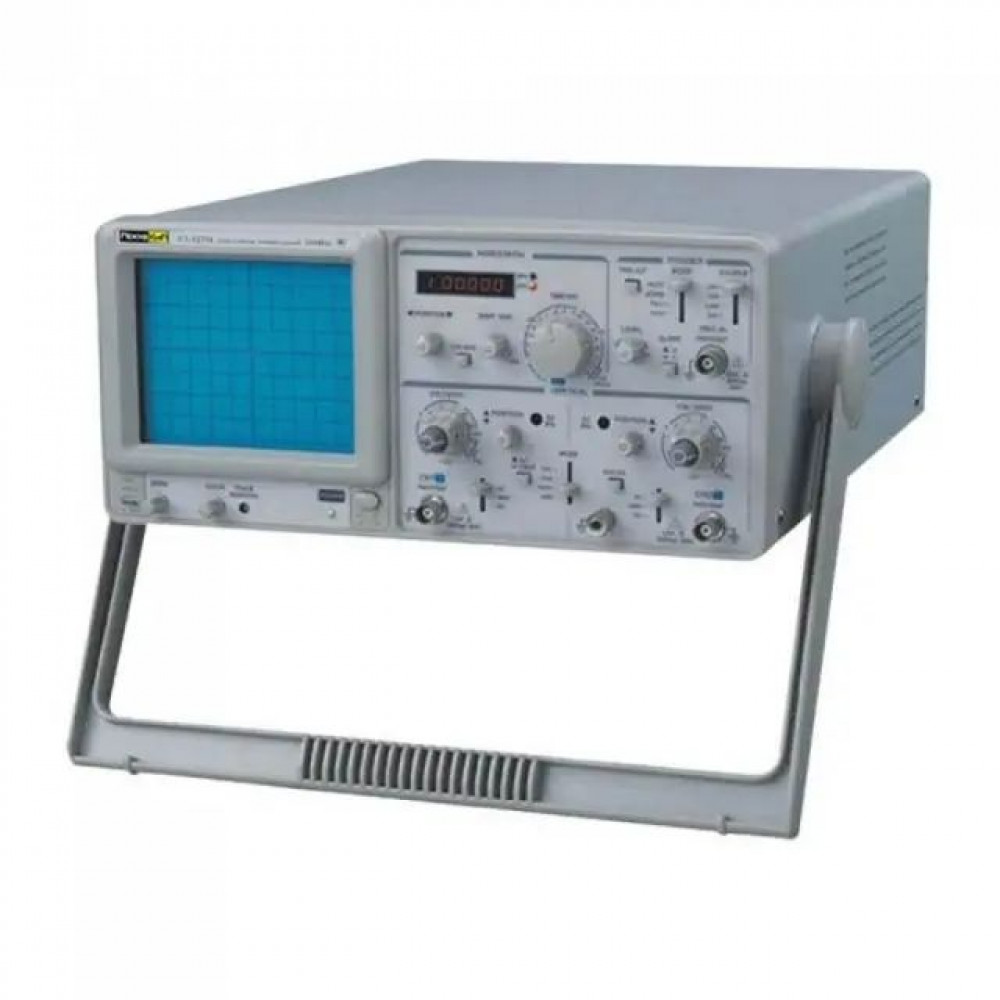

Осциллограф универсальный ПрофКиП С1-130М

Тип устройства: универсальный аналоговый осциллограф, предназначенный для визуального наблюдения, измерения амплитудных и временных параметров электрических сигналов. Прибор позволяет исследовать как одиночные, так и периодические сигналы в полосе частот до 20 МГц, а также детально изучать выбранные участки波形 по одному из каналов. Осциллограф оснащен встроенным шестиразрядным частотомером для точного определения частоты сигнала.

Производитель: ПрофКиП

Модель: с1-130М

Основные характеристики

Двухканальный ввод: осциллограф имеет два идентичных канала вертикального отклонения (CH1 и CH2), что позволяет одновременно наблюдать и сравнивать два сигнала. Режимы работы включают отображение каждого канала по отдельности, их попеременное или поочередное отображение, а также алгебраическое сложение и вычитание сигналов.

Полоса пропускания 20 МГц: прибор обеспечивает уверенное исследование сигналов в диапазоне от постоянного тока до 20 МГц (без использования множителя). Это делает его пригодным для работы с большинством аналоговых и цифровых устройств начального и среднего уровня сложности.

Высокая чувствительность: минимальный предел измерения составляет 1 мВ/дел (при использовании множителя х5), что позволяет регистрировать и изучать слабые сигналы. В стандартном режиме (х1) чувствительность варьируется от 5 мВ/дел до 5 В/дел, охватывая широкий спектр амплитуд.

Встроенный частотомер: шестиразрядный частотомер с полосой пропускания до 20 МГц позволяет оперативно и с высокой точностью измерять частоту исследуемого сигнала без необходимости подключения дополнительных устройств.

Конструктивные особенности

Крупноформатная ЭЛТ: осциллограф оснащен прямоугольной электронно-лучевой трубкой с диагональю 6 дюймов и рабочей областью экрана 8х10 делений (1 деление = 1 см). Большой экран обеспечивает комфортное и детальное наблюдение формы сигнала.

Масштабирование развертки: функция масштабирования (х10) позволяет увеличивать коэффициент развертки, достигая минимального значения 20 нс/дел. Это дает возможность детально рассматривать быстропротекающие процессы и фронты импульсов.

ТВ-синхронизация: в приборе реализованы режимы синхронизации по ТВ-строкам (TV-H) и ТВ-кадрам (TV-V). Это делает его удобным инструментом для настройки и ремонта телевизионной аппаратуры и видеотрактов.

Режим X-Y: поддержка режима X-Y позволяет использовать осциллограф для построения фигур Лиссажу и наблюдения зависимости одного сигнала от другого. Это расширяет его функционал для фазовых измерений и анализа передаточных характеристик.

Область применения

Осциллограф универсальный ПрофКиП С1-130М предназначен для использования в лабораторных и цеховых условиях. Он широко применяется при проведении наладочных, ремонтных и исследовательских работ в сервисных центрах, на производственных участках и в учебных заведениях. Прибор эффективен для контроля качественных и количественных показателей телевизионных трактов, а также для общей диагностики и измерения параметров радиоэлектронных устройств.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 310×150×455 мм.

Вес: 8 кг.

Комплектация

  • Осциллограф универсальный ПрофКиП С1-130М.
  • Делитель.
  • Кабель питания.
  • Руководство по эксплуатации.
