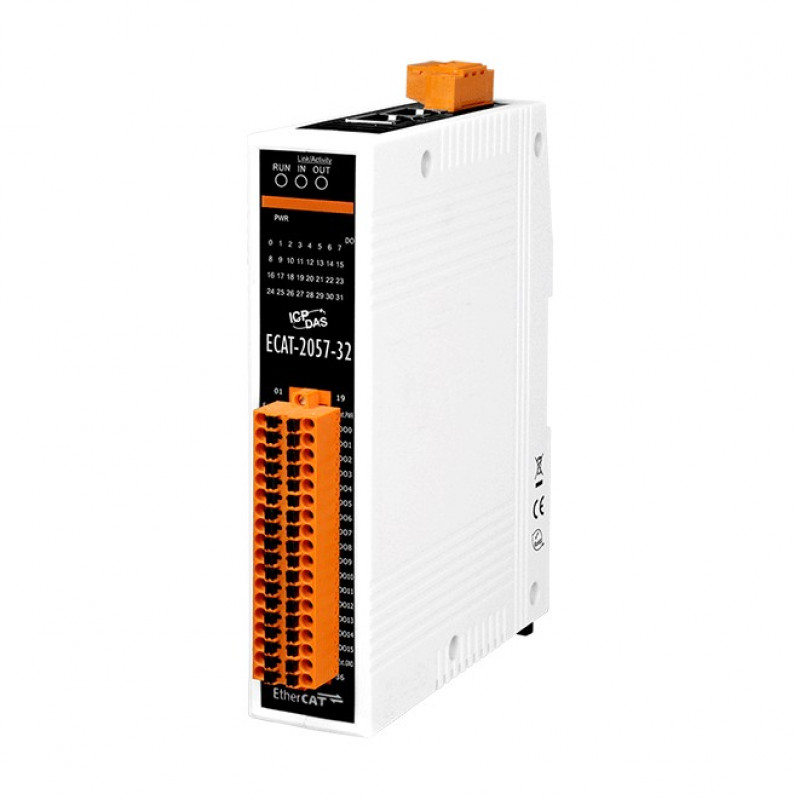

Модуль ICP DAS ECAT-2057-32 CR

Модуль ICP DAS ECAT-2057-32 CR

Тип устройства: удаленный модуль дискретного вывода для сетей EtherCAT, предназначенный для коммутации нагрузок постоянного тока. Устройство относится к классу промышленных контроллеров и применяется для управления исполнительными механизмами в системах автоматизации.

Производитель: ICP DAS

Модель: ECAT-2057-32 CR

Основные характеристики

Количество каналов: модуль оснащен 32 каналами дискретного вывода типа Source (положительная логика).

Тип выходов: используются транзисторные выходы с открытым коллектором для коммутации нагрузки.

Скорость передачи данных: поддерживается скорость обмена данными до 100 Мбит/с по протоколу EtherCAT.

Защита цепей: предусмотрена защита от короткого замыкания и перегрузки по току на каждом канале.

Конструктивные особенности

Компактный корпус: устройство выполнено в пластиковом корпусе с габаритами 110×90×33 мм, что позволяет экономить место в шкафу управления.

Клеммные соединители: для подключения внешних цепей используются съемные винтовые клеммники, упрощающие монтаж и обслуживание.

Индикация состояния: каждый канал оснащен светодиодным индикатором, отображающим текущее состояние выхода.

Питание: модуль питается от внешнего источника постоянного тока напряжением 24 В.

Область применения

Модуль ECAT-2057-32 CR применяется в системах промышленной автоматизации для управления пневматическими клапанами, контакторами, сигнальными лампами и другими исполнительными устройствами. Устройство востребовано на сборочных линиях, в упаковочном оборудовании и станкостроении. Благодаря поддержке EtherCAT модуль легко интегрируется в распределенные системы управления с высокими требованиями к скорости обмена данными.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 110×90×33 мм.

Комплектация

• Устройство.
• Краткое руководство пользователя.
