Ethernet-модуль ICP DAS ET-2217CI CR (8 каналов аналогового входа, 2-портовый коммутатор)

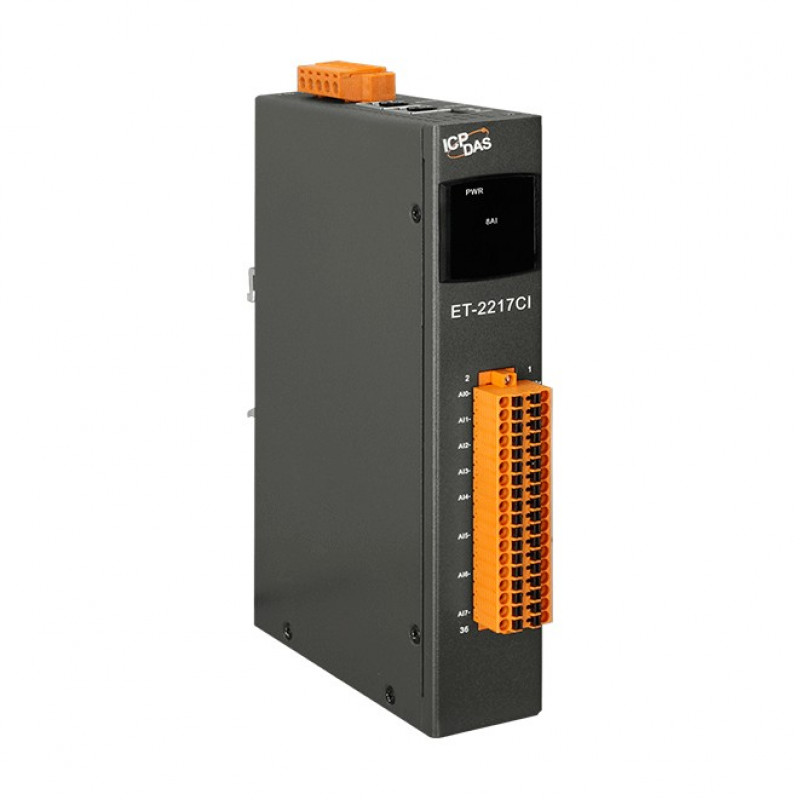

Модуль ICP DAS ET-2217CI CR

Тип устройства: промышленный Ethernet-модуль удаленного сбора данных, предназначенный для ввода и оцифровки аналоговых сигналов от различных датчиков и преобразователей. Устройство обеспечивает передачу измеренных значений по сети Ethernet, выступая в роли законченного узла распределенной системы автоматизации и мониторинга.

Производитель: ICP DAS

Модель: ET-2217CI CR

Основные характеристики

Количество и тип каналов: модуль оснащен 8 дифференциальными каналами аналогового ввода, что позволяет подключать до восьми независимых источников сигнала с высокой помехоустойчивостью.

Входные сигналы: устройство поддерживает измерение стандартных промышленных сигналов напряжения (от ±15 мВ до ±10 В) и тока (от 0 до 20 мА и 4 до 20 мА), обеспечивая совместимость с большинством типов датчиков.

Разрядность АЦП: встроенный 16-битный аналого-цифровой преобразователь гарантирует высокую точность и разрешение при оцифровке аналоговых сигналов, что критично для прецизионных измерений.

Сетевой интерфейс: интегрированный 2-портовый Ethernet-коммутатор позволяет организовать последовательное подключение модулей (daisy-chain) без использования дополнительного сетевого оборудования, упрощая монтаж и снижая затраты на кабельную инфраструктуру.

Конструктивные особенности

Встроенный коммутатор: наличие двух портов Ethernet позволяет легко объединять несколько модулей ET-2217CI CR в единую сеть, подключая их один к другому по цепочке, что экономит место в шкафу управления.

Гальваническая развязка: все входные каналы имеют гальваническую изоляцию от сети Ethernet и цепи питания, что защищает дорогостоящее оборудование от помех и скачков напряжения на линиях связи с датчиками.

Защита от перенапряжения: входные цепи модуля оснащены защитой от перенапряжения и перегрузки по току, обеспечивая надежную работу в условиях промышленных помех и аварийных ситуаций.

Поддержка протоколов Modbus: устройство поддерживает популярные промышленные протоколы Modbus TCP и Modbus RTU (через шлюз), что гарантирует легкую интеграцию в существующие системы управления и SCADA-системы без необходимости написания сложного кода.

Область применения

Модуль ET-2217CI CR широко используется в системах промышленной автоматизации для сбора данных с аналоговых датчиков: давления, температуры, расхода, уровня и веса. Он также применяется в системах диспетчерского контроля и управления (SCADA), на объектах энергетики, водоснабжения и в системах мониторинга зданий (BMS). Благодаря встроенному коммутатору, устройство оптимально для построения распределенных сетей сбора данных на удаленных объектах.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 176×33×129 мм.

Комплектация

• Устройство.
• Краткое руководство пользователя.
