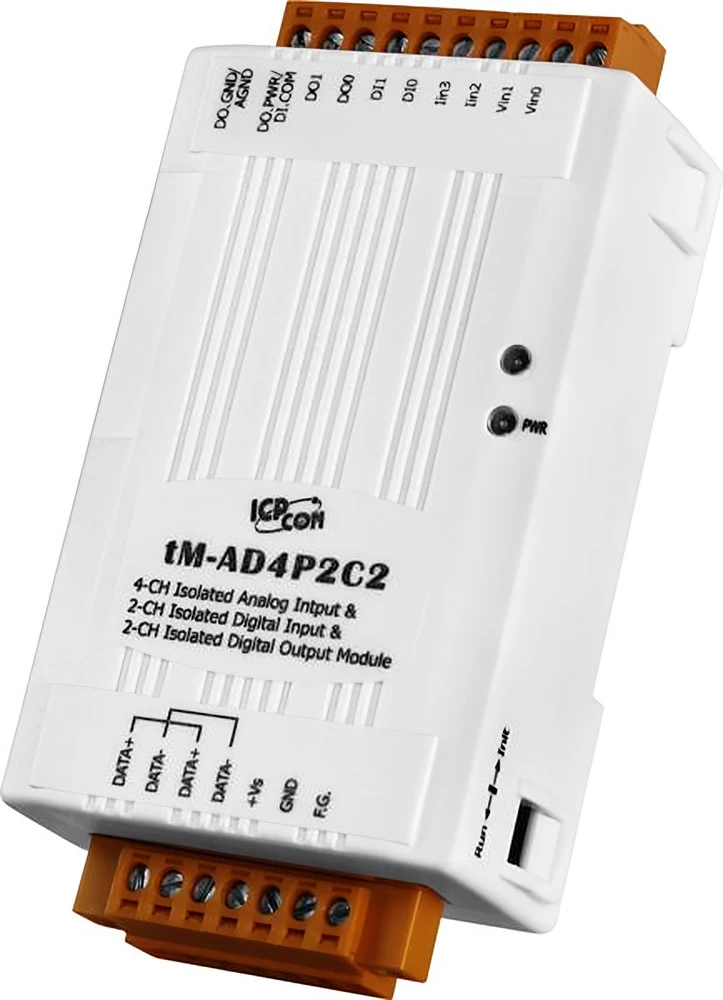

Модуль ICP DAS tM-AD4P2C2 CR

Модуль ICP DAS tM-AD4P2C2 CR

Тип устройства: многофункциональный модуль сбора данных и управления, предназначенный для построения распределенных систем промышленной автоматизации. Устройство объединяет в себе четыре канала гальванически изолированного аналогового входа, два канала изолированного дискретного входа и два канала дискретного выхода. Такая комбинация позволяет одновременно обрабатывать сигналы от аналоговых датчиков и контролировать состояние дискретных переключателей, а также управлять внешними исполнительными механизмами.

Производитель: ICP DAS

Модель: tM-AD4P2C2 CR

Основные характеристики

Аналоговые входы: модуль оснащен четырьмя каналами для приема аналоговых сигналов с гальванической изоляцией, что обеспечивает защиту измерительной цепи от помех и скачков напряжения.

Дискретные входы: два изолированных канала дискретного ввода предназначены для приема сигналов сухим контактом или от источников постоянного напряжения, например, от концевых выключателей или кнопок.

Дискретные выходы: два канала дискретного вывода с открытым коллектором позволяют коммутировать нагрузку постоянного тока, управляя реле, светодиодами или небольшими соленоидами.

Степень защиты: модуль выполнен в прочном корпусе, предназначенном для установки на DIN-рейку, что упрощает монтаж в стандартных электрощитах и шкафах автоматики.

Конструктивные особенности

Гальваническая изоляция: все каналы аналогового и дискретного ввода имеют гальваническую развязку, которая предотвращает прохождение паразитных токов и защищает дорогостоящий контроллер от повреждений при авариях на линии.

Протокол связи: устройство использует последовательный интерфейс RS-485 и поддерживает открытый протокол DCON, что обеспечивает простую интеграцию с любыми SCADA-системами и контроллерами ICP DAS.

Фильтрация сигналов: встроенные цифровые фильтры на аналоговых входах позволяют подавлять высокочастотные помехи и получать стабильные показания даже в условиях сильных электромагнитных наводок.

Индикация состояния: на передней панели модуля расположены светодиодные индикаторы, отображающие статус питания, активности связи и состояние каждого дискретного канала, что упрощает диагностику и обслуживание системы.

Область применения

Модуль tM-AD4P2C2 CR широко используется в системах мониторинга и управления технологическими процессами, где требуется одновременный сбор данных с аналоговых датчиков и контроль дискретных сигналов. Он востребован в системах вентиляции и кондиционирования, на автоматизированных линиях упаковки, в системах учета энергоресурсов и на объектах водоснабжения. Благодаря высокой помехозащищенности и изоляции, устройство подходит для работы в условиях промышленных предприятий с большим количеством электромагнитных помех.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
