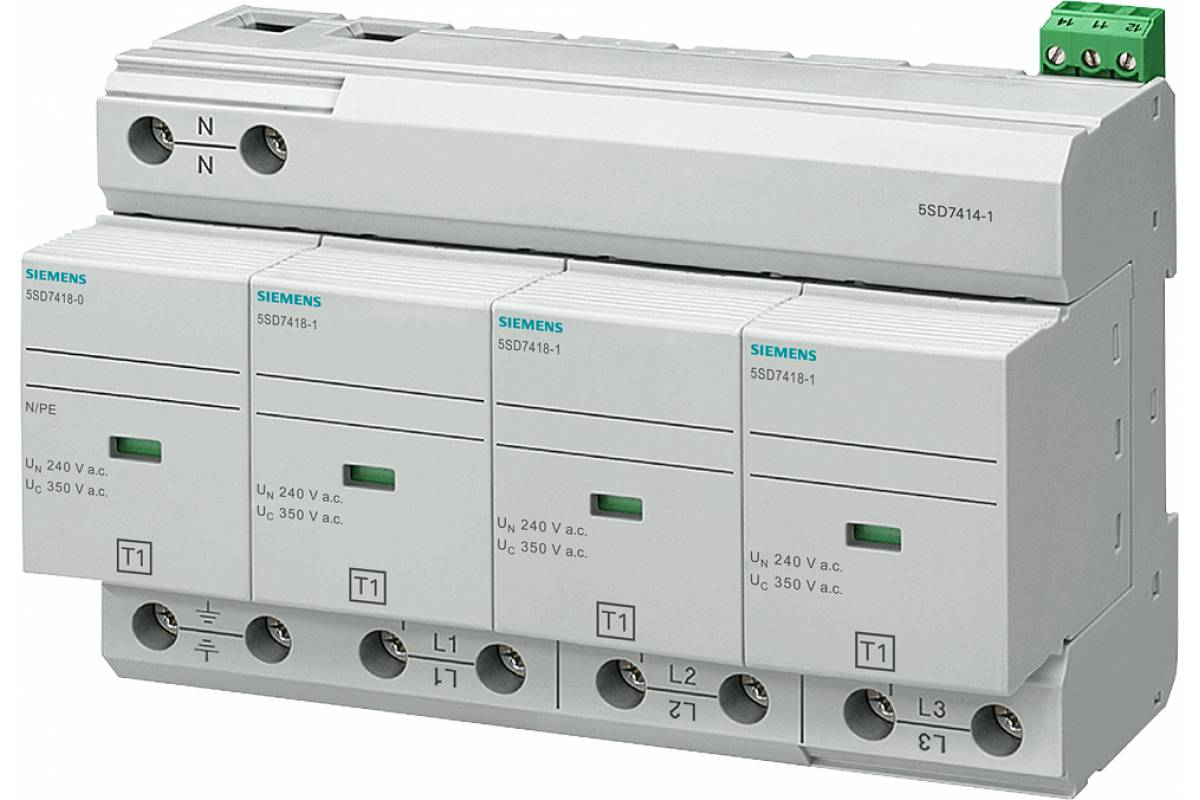

Молниезащитный разрядник Siemens 5SD7414-1 (Тип 1, Uc 350 В, 4-полюсный)

Молниезащитный разрядник Siemens 5SD7414-1

Тип устройства: молниезащитный разрядник (ограничитель перенапряжения) типа 1, предназначенный для защиты электрических сетей от прямых ударов молнии и индуцированных перенапряжений. Устройство относится к категории B и обеспечивает отвод импульсных токов большой амплитуды.

Производитель: Siemens

Модель: 5SD7414-1

Основные характеристики

Номинальное напряжение (Uc): 350 В, что позволяет использовать разрядник в сетях с соответствующим уровнем изоляции.

Конфигурация цепей: 4-полюсное исполнение по схеме 3+1, специально разработанное для систем заземления TN-S и TT.

Тип защитных блоков: съемные (plug-in) модули, которые можно быстро заменить без демонтажа всего устройства.

Индикация состояния: предусмотрен удаленный дисплей (remote display) для контроля работоспособности разрядника на расстоянии.

Конструктивные особенности

Модульная конструкция: каждый полюс выполнен в виде отдельного сменного блока, что упрощает обслуживание и замену вышедших из строя элементов.

Схема 3+1: три полюса защищают фазные проводники, а один — нейтральный, что обеспечивает эффективную защиту в системах с глухозаземленной нейтралью.

Удаленная сигнализация: встроенный контакт для подключения внешнего дисплея или системы мониторинга позволяет оперативно получать информацию о состоянии устройства.

Компактный корпус: устройство имеет небольшие габариты для установки в стандартные распределительные щиты, что экономит место при монтаже.

Область применения

Разрядник предназначен для установки на вводе в здание или сооружение в качестве первой ступени защиты от атмосферных и коммутационных перенапряжений. Он применяется в распределительных щитах жилых, коммерческих и промышленных объектов с системами заземления TN-S и TT.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,115×0,097×0,086 м.

Вес: 1,712 кг.
