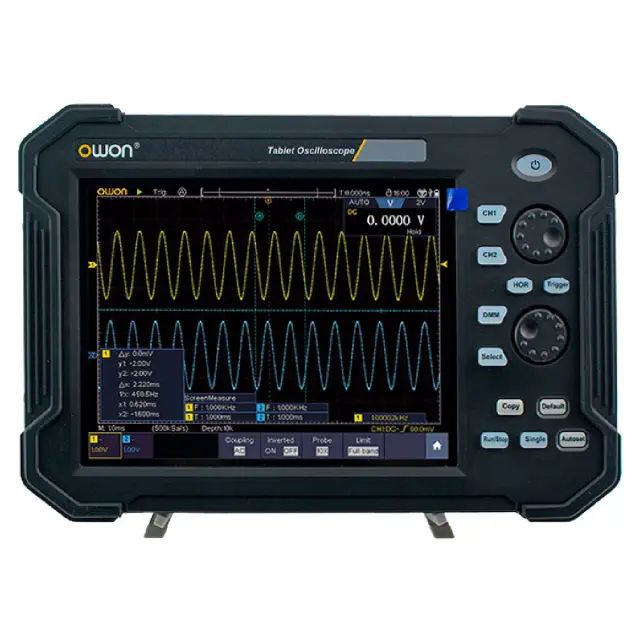

Планшетный осциллограф OWON TAO3074A

Планшетный осциллограф OWON TAO3074A

Тип устройства: планшетный цифровой осциллограф, представляющий собой портативный измерительный прибор, объединяющий в компактном корпусе функциональность стационарного лабораторного устройства и мобильность планшета. Он предназначен для визуализации, измерения и анализа электрических сигналов в широком диапазоне амплитуд и частот, что делает его незаменимым инструментом для профессиональной диагностики и ремонта электроники.

Производитель: OWON

Модель: 241618

Основные характеристики

Полоса пропускания и каналы: осциллограф оснащен четырьмя аналоговыми каналами с полосой пропускания 70 МГц, что позволяет одновременно наблюдать и сравнивать четыре различных сигнала.

АЦП и дискретизация: прибор использует 14-битный аналого-цифровой преобразователь, обеспечивающий максимальную частоту дискретизации до 1 Гвыб/с при работе с одним каналом для высокоточной оцифровки быстрых процессов.

Глубина памяти: глубина памяти составляет 40 М точек на канал, что позволяет захватывать и детально анализировать длинные последовательности сигналов без потери информации о форме.

Скорость захвата: устройство способно захватывать до 45 000 осциллограмм в секунду, что существенно повышает вероятность обнаружения редких и случайных дефектов в сигналах.

Конструктивные особенности

Сенсорный дисплей: модель оборудована большим цветным сенсорным дисплеем с диагональю 20 см и разрешением 800 x 600 точек, что обеспечивает удобное управление жестами и наглядное отображение форм сигналов.

Автономное питание: встроенная литий-ионная аккумуляторная батарея емкостью 8000 мА·ч обеспечивает до 5 часов непрерывной работы в полевых условиях без подключения к сети.

Коммуникационные возможности: осциллограф имеет проводные интерфейсы LAN и USB (Host/Device), а также опциональный модуль Wi-Fi для беспроводной передачи данных и удаленного управления.

Декодирование протоколов: прибор поддерживает аппаратное декодирование сигналов последовательных шин UART, SPI, I2C и опционально CAN, что упрощает отладку цифровых интерфейсов.

Область применения

Планшетный осциллограф OWON TAO3074A применяется при разработке, тестировании и ремонте аналоговой и цифровой электроники, в сервисных центрах и учебных лабораториях. Благодаря компактности и автономности, он идеально подходит для выездных работ и диагностики оборудования в условиях, где использование стационарных приборов затруднено. Высокая скорость захвата и глубокий буфер памяти делают его эффективным инструментом для поиска нестабильных и редких событий в цепях.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 360×110×255 мм.

Вес: 1,7 кг.

Комплектация

• Осциллограф OWON TAO3074.
• Кабель питания.
• Адаптер.
• Зонд - 4 шт.
• Micro USB кабель.
• Внешний модуль.
• BNC - SAM.
• Инструменты для регулировки датчика.
• Держатель.
• Инструкция.
