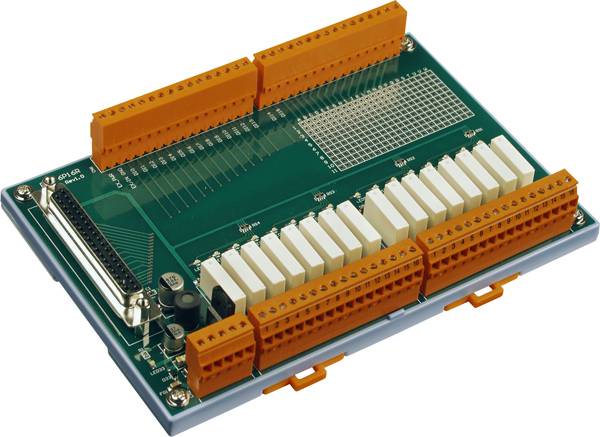

Плата ICP DAS DB-16P16R CR

Плата ICP DAS DB-16P16R CR

Тип устройства: выносная плата расширения дискретного ввода-вывода, предназначенная для увеличения количества каналов в системах промышленной автоматизации. Устройство обеспечивает коммутацию 16 каналов дискретного ввода и 16 каналов релейного вывода, что позволяет подключать широкий спектр датчиков и исполнительных механизмов.

Производитель: ICP DAS

Модель: DB-16P16R CR

Основные характеристики

Количество каналов ввода: 16 каналов дискретного ввода, предназначенных для приема сигналов от контактных датчиков, кнопок и других устройств с сухим контактом.

Количество каналов вывода: 16 каналов релейного вывода, обеспечивающих гальваническую развязку и возможность коммутации нагрузок с напряжением до 30 В постоянного тока или 250 В переменного тока.

Тип выходных элементов: электромеханические реле, которые гарантируют надежное замыкание цепей и устойчивость к импульсным помехам.

Способ подключения: плата оснащена 50-контактным разъемом для подключения к контроллеру или материнской плате через интерфейсный кабель CA-3710D, который входит в комплект поставки.

Конструктивные особенности

Компактный корпус: плата имеет габариты 118×174 мм, что позволяет размещать ее в стандартных монтажных шкафах и на DIN-рейку.

Индикация состояния: на плате предусмотрены светодиодные индикаторы для каждого канала ввода и вывода, что упрощает визуальный контроль за работой системы.

Надежные разъемы: для подключения внешних цепей используются винтовые клеммные колодки, обеспечивающие надежный электрический контакт и простоту монтажа.

Защита от помех: конструкция платы предусматривает фильтрацию входных сигналов и защиту от перенапряжений, что повышает устойчивость к электромагнитным помехам в промышленной среде.

Область применения

Плата расширения DB-16P16R CR применяется в системах промышленной автоматизации, управления технологическими процессами и диспетчеризации. Устройство используется для подключения концевых выключателей, кнопок управления, датчиков уровня и температуры, а также для управления реле, пускателями и сигнальными лампами. Плата может интегрироваться в системы сбора данных и управления на базе контроллеров ICP DAS, а также в распределенные системы ввода-вывода.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Комплектация
