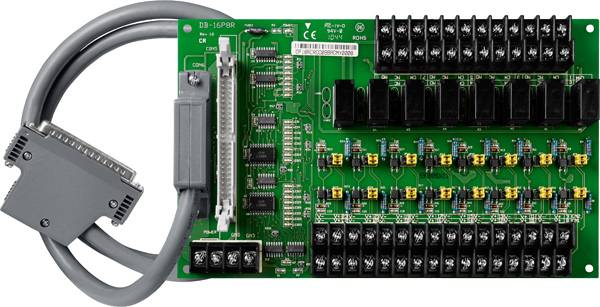

Плата ICP DAS DB-16P8R/D CR
Тип устройства: выносная плата расширения для систем сбора данных и промышленной автоматизации, обеспечивающая 16 каналов цифрового ввода и 8 каналов релейного вывода. Данное устройство предназначено для подключения дискретных датчиков и управления исполнительными механизмами с гальванической развязкой.
Производитель: ICP DAS
Модель: DB-16P8R/D CR
Основные характеристики
Количество каналов цифрового ввода: 16 каналов, предназначенных для приема сигналов от кнопок, концевых выключателей и датчиков уровня.
Тип выходных каналов: 8 релейных выходов с нормально разомкнутыми контактами, способных коммутировать нагрузки переменного или постоянного тока.
Коммутационная способность реле: каждое реле рассчитано на напряжение до 30 В постоянного или 250 В переменного тока при токе до 3 А.
Индикация состояния: наличие светодиодных индикаторов для каждого канала ввода и вывода, упрощающих визуальный контроль и диагностику.
Конструктивные особенности
Наличие соединительного кабеля: в комплект поставки входит 20-контактный плоский кабель CA-3710 для подключения к контроллеру или модулю ввода-вывода.
Модульная конструкция: плата выполнена в компактном корпусе, предназначенном для установки на DIN-рейку, что облегчает монтаж в шкафу управления.
Удобство подключения: для подключения внешних цепей используются винтовые клеммные зажимы, обеспечивающие надежный электрический контакт без необходимости пайки.
Защита от помех: схема платы включает фильтры и защитные элементы, повышающие устойчивость к электромагнитным помехам в промышленной среде.
Область применения
Плата DB-16P8R/D CR применяется в системах промышленной автоматизации для построения узлов дискретного ввода-вывода. Она используется для сбора сигналов от датчиков и управления релейными нагрузками в станкостроении, системах конвейерной транспортировки и климатического оборудования. Устройство также востребовано при модернизации устаревших систем управления, где требуется замена громоздких релейных панелей на компактные модульные решения.
Гарантия
Гарантийный срок составляет 12 месяцев с даты продажи.
