Плата MOXA CP-114EL-DB9M
- Портов
- 4
- Тип портов
- RS-232, RS-422, RS-485
- Шина
- PCI Express
- Скорость передачи
- от 50 до 921600 бит/сек бит/сек
- Разъем
- DB44
Основные
- Модель
- Бит данных
- Возможность установки в низкопрофильный корпус (2U)
- Защита от импульсных помех
- Максимальное количество плат в системе
- Передаваемые сигналы RS-232
- Передаваемые сигналы RS-422
- Передаваемые сигналы RS-485 (2-проводный)
- Передаваемые сигналы RS-485 (4-проводный)
- Стоповых бит
- Тип шины
- Четность
Интерфейсы
- Разъем для подключения к устройству
- Тип портов
Производительность
- Скорость передачи данных
Накопитель
- Среднее время наработки на отказ (MTBF)
Питание
- Потребление тока
- Рабочее напряжение
- Управление потоками данных
Конструкция
- Монтаж
Физические
- Габаритные размеры, мм
- Рабочая температура
- Температура хранения
- Компактные размеры
Дополнительно
- Рабочая влажность

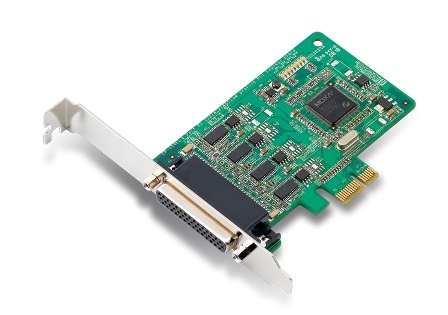

Плата MOXA CP-114EL-DB9M
Тип устройства: многофункциональная плата последовательного интерфейса, предназначенная для установки в слот шины PCI Express. Устройство обеспечивает подключение до четырех устройств с интерфейсами RS-232, RS-422 или RS-485, что делает его универсальным решением для промышленной автоматизации и систем сбора данных.
Производитель: MOXA
Модель: CP-114EL-DB9M
Основные характеристики
Количество портов: плата оснащена четырьмя независимыми портами, каждый из которых поддерживает работу в режимах RS-232, RS-422 или RS-485.
Тип шины: используется интерфейс PCI Express x1, обеспечивающий высокую скорость обмена данными с материнской платой.
Тип разъемов: подключение внешних устройств осуществляется через стандартные разъемы DB9M (розетка), что обеспечивает совместимость с большинством промышленных кабелей.
Форм-фактор: плата выполнена в низкопрофильном исполнении (Low Profile), что позволяет устанавливать ее в компактные корпуса и серверы с ограниченным пространством.
Конструктивные особенности
Гибкость конфигурации: каждый из четырех портов может быть независимо настроен на работу с одним из трех протоколов (RS-232, RS-422 или RS-485) через программное обеспечение.
Встроенная защита: плата оснащена встроенной защитой от электростатических разрядов (ESD) до 15 кВ, что повышает надежность работы в условиях промышленных помех.
Поддержка различных режимов RS-485: для протокола RS-485 доступны режимы 2-проводного и 4-проводного подключения, а также автоматическое управление направлением передачи данных (ADDC).
Компактные размеры: габариты платы составляют 67,21×103 мм, что позволяет эффективно использовать пространство внутри системного блока.
Область применения
Плата MOXA CP-114EL-DB9M предназначена для использования в системах промышленной автоматизации, на транспорте, в системах безопасности и управления доступом. Она также применяется для подключения устаревшего оборудования с последовательными интерфейсами к современным компьютерным системам на базе шины PCI Express. Устройство подходит для создания терминальных серверов, систем сбора данных и управления технологическими процессами.
Гарантия
Гарантийный срок составляет 5 лет с даты продажи.
Комплектация
- Устройство.
- Краткое руководство пользователя.
- Кабель последовательных интерфейсов DB9 'папа'.
