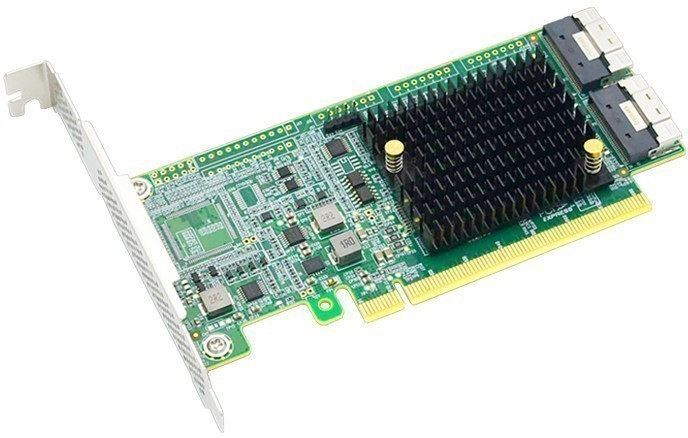

Плата расширения LR-LINK LRNV9F24

Плата расширения LR-LINK LRNV9F24

Тип устройства: плата расширения представляет собой высокопроизводительный адаптер-ретаймер, предназначенный для подключения твердотельных накопителей NVMe. Устройство преобразует один слот PCIe x16 в два порта SlimSAS SFF-8654 8i, что позволяет организовать работу до четырех NVMe SSD-дисков одновременно. Это решение обеспечивает высокую пропускную способность и низкие задержки при передаче данных.

Производитель: LR-LINK

Модель: LRNV9F24

Основные характеристики

Интерфейс подключения: адаптер устанавливается в слот PCI Express x16, обеспечивая прямое высокоскоростное соединение с материнской платой сервера или рабочей станции.

Тип портов: устройство оснащено двумя разъемами SlimSAS SFF-8654 8i, каждый из которых поддерживает передачу четырех линий PCIe. Это позволяет подключать до четырех NVMe накопителей без использования дополнительных кабельных переходников.

Поддержка протоколов: плата полностью совместима со спецификациями NVMe, что гарантирует корректную работу с современными высокоскоростными SSD. Использование ретаймера позволяет восстанавливать и усиливать сигнал на больших расстояниях.

Пропускная способность: благодаря использованию шины PCIe x16 и четырех независимых каналов NVMe, адаптер обеспечивает совокупную пропускную способность до 128 Гбит/с в каждом направлении. Это исключает появление узких мест при работе с массивами данных.

Конструктивные особенности

Ретаймер на борту: встроенный ретаймер компенсирует затухание сигнала и синхронизирует тактовые частоты, что критически важно при использовании длинных кабелей или подключении накопителей в удаленных отсеках. Это повышает стабильность работы системы и снижает количество ошибок передачи.

Компактный форм-фактор: плата имеет низкопрофильный дизайн, что позволяет устанавливать ее в серверные корпуса 1U и 2U с ограниченным внутренним пространством. В комплект поставки входит как стандартная, так и низкопрофильная планка для крепления.

Пассивное охлаждение: радиатор на чипе ретаймера и продуманная разводка печатной платы обеспечивают эффективный отвод тепла без использования активных вентиляторов. Это гарантирует бесшумную работу и высокую надежность в условиях запыленных серверных помещений.

Прямое соединение без кабелей: разъемы SlimSAS SFF-8654 8i расположены непосредственно на плате расширения, что позволяет подключать NVMe накопители напрямую через специальные шлейфы. Такая конструкция минимизирует количество промежуточных соединений и снижает задержки.

Область применения

Адаптер подходит для создания высокоскоростных систем хранения данных в серверах корпоративного уровня. Он используется при сборке NVMe-массивов для баз данных, систем видеонаблюдения, кэширующих решений и высоконагруженных веб-приложений. Устройство также востребовано в рабочих станциях для обработки видео, 3D-моделирования и научных расчетов, где критична скорость обмена данными с дисками. Благодаря ретаймеру, плата позволяет выносить SSD-накопители на значительное расстояние от материнской платы без потери производительности.

Совместимость

Плата расширения совместима с материнскими платами, имеющими свободный слот PCI Express x16, соответствующий спецификациям 3.0 или 4.0. Устройство работает со всеми стандартными NVMe-накопителями форм-факторов M.2 и U.2 при использовании соответствующих переходных кабелей SlimSAS. Адаптер корректно функционирует под управлением операционных систем Windows, Linux и большинства дистрибутивов VMware ESXi.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 0,155 кг.
