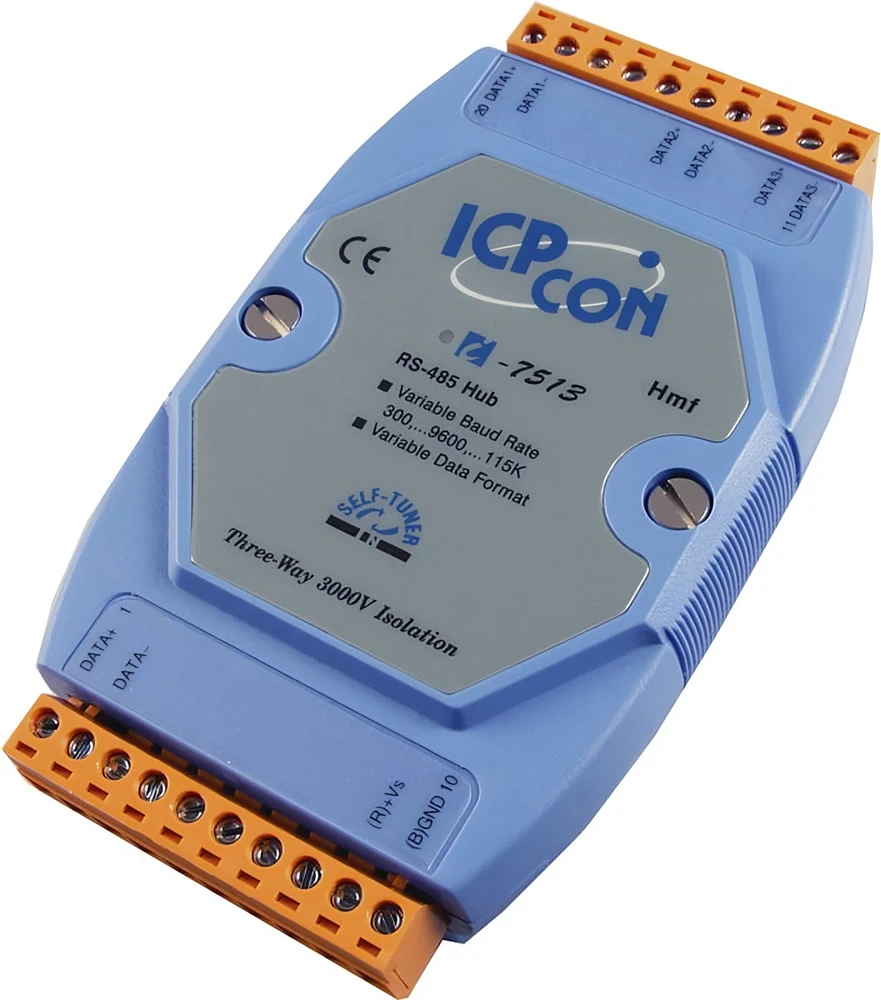

Повторитель ICP DAS I-7513 CR

Повторитель ICP DAS I-7513 CR

Тип устройства: промышленный повторитель-разветвитель интерфейса RS-485, предназначенный для регенерации цифрового сигнала и организации нескольких независимых сегментов сети. Устройство обеспечивает гальваническую развязку между портами, что исключает прохождение помех и выравнивает потенциалы в протяженных линиях связи. Данное оборудование используется для увеличения дальности передачи данных и создания разветвленной топологии сети «звезда» на базе стандарта RS-485.

Производитель: ICP DAS

Модель: I-7513 CR

Основные характеристики

Количество каналов: устройство оснащено одним входным и тремя гальванически изолированными выходными каналами RS-485.

Скорость передачи: поддерживается автоматическое определение и ретрансляция данных на скоростях до 115200 бит/с без потери целостности пакетов.

Изоляция: обеспечивается гальваническая развязка между входным и каждым выходным каналом, что защищает оборудование от перепадов напряжений и паразитных токов.

Питание: для работы требуется внешний источник постоянного тока напряжением от 10 до 30 В, что позволяет интегрировать устройство в стандартные промышленные системы питания.

Конструктивные особенности

Прочный корпус: устройство заключено в компактный металлический корпус, обеспечивающий надежную защиту электронных компонентов от механических повреждений и электромагнитных помех.

Монтаж на DIN-рейку: конструкция предусматривает установку на стандартную 35-миллиметровую DIN-рейку, что упрощает размещение оборудования в распределительных шкафах и щитах автоматики.

Светодиодная индикация: на передней панели расположены светодиодные индикаторы питания и активности передачи данных, позволяющие визуально контролировать состояние работы сети.

Клеммные соединители: для подключения линий связи используются винтовые клеммные колодки, обеспечивающие надежный электрический контакт и простоту монтажа полевых кабелей.

Область применения

Повторитель применяется для построения распределенных систем сбора данных и управления, где требуется надежная передача сигнала на большие расстояния или в условиях сильных электромагнитных помех. Устройство используется в системах автоматизации зданий, промышленной автоматике, системах диспетчерского контроля и управления доступом. Модель I-7513 CR также востребована для организации связи между удаленными контроллерами и датчиками в сетях с топологией «звезда».

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 72×122×35 мм.

Вес: 0,15 кг.
