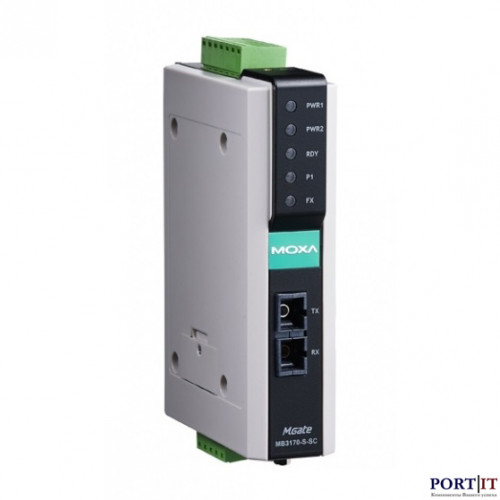

Преобразователь MOXA MGate MB3170-S-SC

Преобразователь MOXA MGate MB3170-S-SC

Тип устройства: промышленный преобразователь протоколов (шлюз Modbus), предназначенный для организации прозрачной связи между устройствами, использующими последовательные интерфейсы RS-232/422/485, и сетями Ethernet на базе протокола Modbus TCP. Модель оснащена одним оптическим портом с разъемами SC и поддерживает передачу данных по одномодовому волокну, что обеспечивает стабильную связь на большие расстояния без потери сигнала.

Производитель: MOXA

Модель: MGate MB3170-S-SC

Основные характеристики

Количество портов: устройство оснащено одним последовательным портом RS-232/422/485 и одним портом Ethernet 10/100BaseT(X), а также одним оптическим портом 100BaseFX (одномодовое волокно, разъемы SC).

Поддерживаемые протоколы: шлюз выполняет конвертацию между протоколами Modbus RTU/ASCII и Modbus TCP, поддерживая до 32 одновременных TCP-соединений и до 62 устройств Modbus на последовательной стороне.

Скорость передачи: последовательный порт обеспечивает скорость передачи данных от 50 бит/с до 921,6 кбит/с, а оптический интерфейс позволяет передавать данные на расстояние до 30 км без использования дополнительных усилителей.

Диагностика и управление: предусмотрена возможность удаленной настройки и мониторинга через веб-интерфейс, утилиту MGate Manager или Telnet, а также поддержка протокола SNMP для интеграции в системы управления сетью.

Конструктивные особенности

Компактный корпус: устройство выполнено в металлическом корпусе с габаритами 29x89,2x118,5 мм, что позволяет размещать его в стандартных электрощитах и на DIN-рейку, экономя пространство в шкафу управления.

Питание и защита: преобразователь поддерживает широкий диапазон входного напряжения от 12 до 48 В постоянного тока, а также оснащен встроенной защитой от перенапряжения и обратной полярности для надежной работы в промышленных условиях.

Оптоволоконный интерфейс: использование одномодового оптоволокна с разъемами SC обеспечивает полную гальваническую развязку между сегментами сети, что исключает влияние электромагнитных помех и разности потенциалов на качество передачи данных.

Система индикации: на передней панели расположены светодиодные индикаторы состояния питания, активности портов и режимов работы устройства, позволяющие оперативно оценить его статус без подключения к программному обеспечению.

Область применения

Преобразователь MOXA MGate MB3170-S-SC предназначен для использования в системах промышленной автоматизации, диспетчерского управления и сбора данных (SCADA), а также в системах учета энергоресурсов. Устройство востребовано на объектах энергетики, в нефтегазовой отрасли, на водоочистных сооружениях и в системах управления зданиями, где требуется объединение устаревшего оборудования с последовательными интерфейсами в современные сети Ethernet.

Гарантия

Гарантийный срок составляет 5 лет с даты продажи.

Физические характеристики

Габариты: 29×89,2×118,5 мм.

Вес: 0,36 кг.

Комплектация

• Устройство.
• Краткое руководство пользователя.
