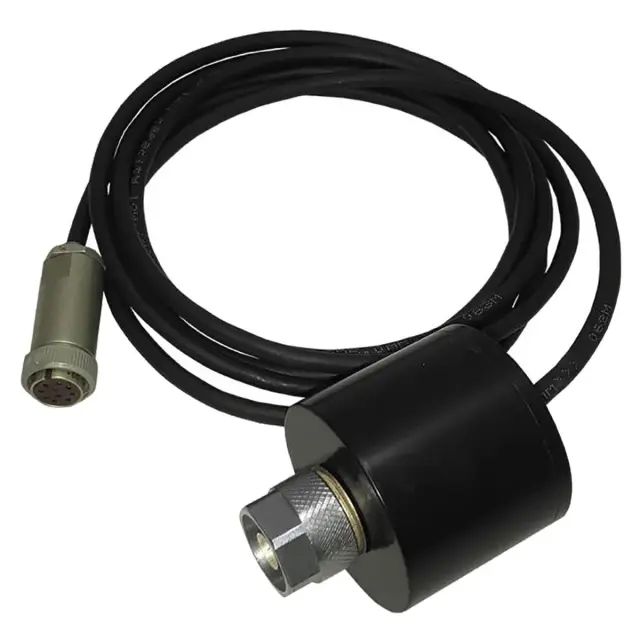

Преобразователь приемный коаксиальный ППК М3-51

Преобразователь приемный коаксиальный ППК М3-51

Тип устройства: преобразователь приемный коаксиальный (ППК) предназначен для работы в составе ваттметра поглощаемой мощности ПрофКиП М3-51. Устройство служит для преобразования энергии сверхвысокочастотного (СВЧ) сигнала в тепловую энергию с последующим измерением термо-ЭДС, что позволяет точно определить среднее значение мощности непрерывных и импульсно-модулированных сигналов.

Производитель: ПрофКиП

Модель: 120769

Основные характеристики

Диапазон рабочих частот: преобразователь работает в диапазоне от 0,1 до 4 ГГц, что обеспечивает возможность измерений в широком спектре СВЧ-сигналов.

Диапазон измерения мощности: устройство способно измерять мощность от 1 мкВт до 10 мВт, что подходит для работы с сигналами малого и среднего уровня.

Погрешность измерений: пределы допускаемой основной относительной погрешности составляют ±[4 + 0,1(рк/рх -1)]%, что гарантирует высокую точность получаемых результатов.

Коэффициент стоячей волны по напряжению (КСВН): значение КСВН не превышает 1,4, что минимизирует потери и искажения сигнала в тракте.

Конструктивные особенности

Термоэлектрический принцип действия: пПК М3-51 использует тепловой метод измерения, при котором СВЧ-мощность преобразуется в тепло, а образовавшаяся термо-ЭДС линейно пропорциональна подведенной мощности.

Коаксиальное исполнение: прибор выполнен в коаксиальном корпусе с габаритами D47×60 мм, что обеспечивает удобное подключение к стандартным СВЧ-трактам.

Совместимость с блоком измерительным: преобразователь подключается к блоку ваттметра измерительному ПрофКиП Я2М-66М, образуя единый измерительный комплекс с цифровой обработкой сигнала.

Высокая надежность: средняя наработка на отказ составляет 12000 часов, что свидетельствует о длительном сроке службы устройства без потери метрологических характеристик.

Область применения

Преобразователь приемный коаксиальный ППК М3-51 применяется в лабораториях и на производстве для контроля и измерения уровня СВЧ-мощности в радиоэлектронной аппаратуре. Устройство востребовано при настройке и ремонте передатчиков, антенно-фидерных устройств и измерительных генераторов. Также ППК используется в научно-исследовательских работах для прецизионных измерений параметров высокочастотных сигналов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 70409-18).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,25 кг.
