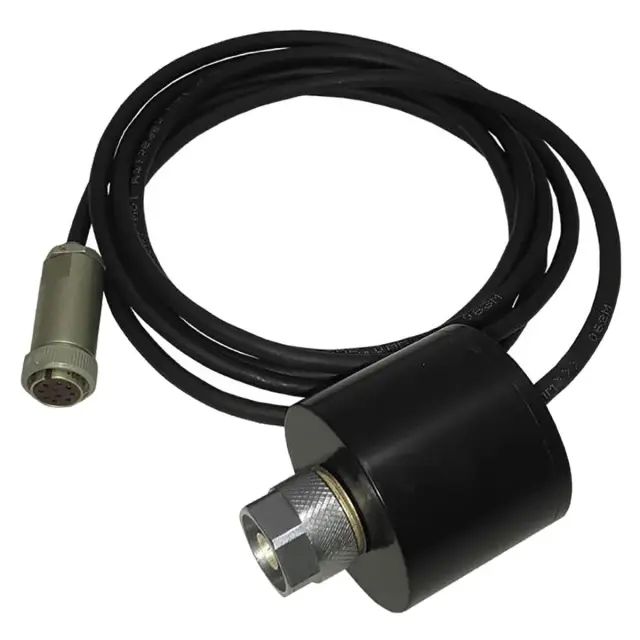

Преобразователь приемный коаксиальный ППК М3-51/1

Преобразователь приемный коаксиальный ППК М3-51/1

Тип устройства: преобразователь приемный коаксиальный (ППК) предназначен для работы в составе ваттметра поглощаемой мощности ПрофКиП М3-51. Данный компонент выполняет функцию первичного измерительного преобразователя, который преобразует энергию сверхвысокочастотного (СВЧ) сигнала в тепловую. Измерение мощности происходит за счет регистрации термоэлектродвижущей силы (термо-ЭДС), возникающей на выходе ППК, которая прямо пропорциональна подведенной СВЧ мощности.

Производитель: ПрофКиП

Модель: пПК М3-51/1 (артикул 120770)

Основные характеристики

Рабочий диапазон частот: преобразователь обеспечивает измерение в диапазоне от 0,1 до 8 ГГц, что позволяет работать с широким спектром радиосигналов.

Диапазон измерения мощности: устройство способно измерять мощность сигналов от 1 мкВт до 10 мВт, охватывая как слабые, так и средние уровни сигналов.

Погрешность измерений: основная относительная погрешность составляет ±[4 + 0,1(рк/рх -1)] %, что гарантирует высокую точность результатов.

Коэффициент стоячей волны: кСВН преобразователя не превышает 1,3, что минимизирует отражения сигнала и обеспечивает согласование с измерительным трактом.

Конструктивные особенности

Коаксиальный тип подключения: пПК имеет коаксиальный вход, что обеспечивает удобное и надежное подключение к стандартным СВЧ-трактам.

Малые габариты и вес: диаметр преобразователя составляет 47 мм, длина 60 мм, а вес всего 0,25 кг, что делает его компактным и удобным для интеграции в измерительные стенды.

Высокая надежность: средняя наработка на отказ устройства составляет 12000 часов, что свидетельствует о его долговечности и стабильности работы.

Термоэлектрический принцип измерения: использование преобразования СВЧ мощности в тепло обеспечивает высокую точность измерений для сигналов с различными типами модуляции.

Область применения

Преобразователь приемный коаксиальный ППК М3-51/1 применяется для точных измерений мощности в лабораториях, на производственных участках, при настройке и ремонте радиоэлектронной аппаратуры. Он незаменим при контроле параметров генераторов, усилителей и других устройств, работающих в СВЧ-диапазоне. Устройство используется в метрологических службах для поверки и калибровки измерительного оборудования.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 70409-18).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,25 кг.
