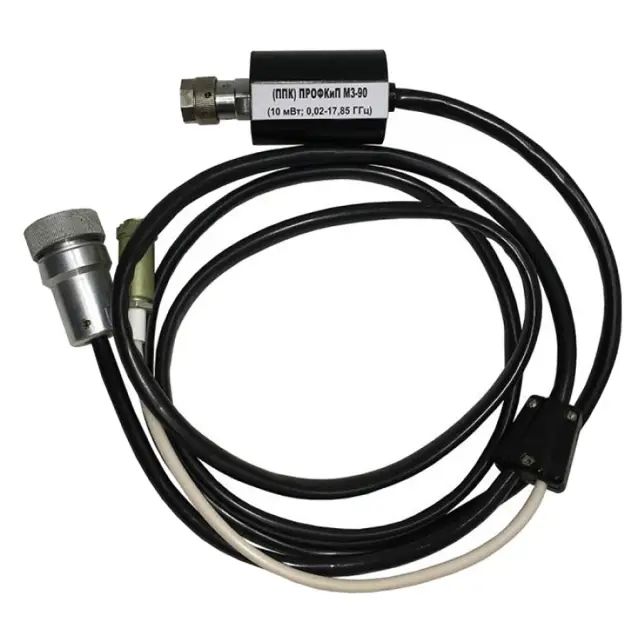

Преобразователь приемный коаксиальный ППК ПрофКиП М3-90

Преобразователь приемный коаксиальный ППК ПрофКиП М3-90

Тип устройства: приемный коаксиальный преобразователь, предназначенный для преобразования мощности СВЧ-сигнала в постоянное напряжение. Устройство используется совместно с измерителями мощности для точного определения уровня высокочастотного излучения в широком диапазоне частот.

Производитель: ПрофКиП

Модель: 120787

Основные характеристики

Рабочий диапазон частот: преобразователь функционирует в диапазоне от 0,02 до 12,00 ГГц, с возможностью расширения до 17,85 ГГц.

Диапазон измерения мощности: устройство позволяет измерять мощность сигналов от 1х10⁻⁷ до 1х10⁻² Вт, что охватывает слабые и средние уровни СВЧ-излучения.

Предел погрешности: основная погрешность измерений составляет ±[4 + 0.1 (Рк/Рх - 1)]% в базовом диапазоне, что обеспечивает высокую точность результатов.

Коэффициент стоячей волны по напряжению (КСВН): в диапазоне до 12,00 ГГц КСВН не превышает 1,3, а на частотах свыше 12,00 ГГц — не более 1,4, что гарантирует хорошее согласование с трактом.

Конструктивные особенности

Коаксиальный тип входа: преобразователь оснащен коаксиальным входом, что обеспечивает удобное подключение к стандартным СВЧ-трактам без дополнительных переходников.

Три поддиапазона измерений: устройство автоматически или вручную переключается между поддиапазонами (от 1х10⁻⁷ до 3х10⁻⁴ Вт, от 3х10⁻⁴ до 3х10⁻³ Вт и от 3х10⁻³ до 1х10⁻² Вт) для оптимизации точности.

Компактный корпус: прибор выполнен в цилиндрическом корпусе диаметром 45 мм и длиной 95 мм, что упрощает его размещение в измерительных стендах и лабораторных установках.

Малый вес: устройство весит всего 0,410 кг, что делает его удобным для переноски и интеграции в мобильные измерительные комплексы.

Область применения

Преобразователь ППК ПрофКиП М3-90 применяется для измерения мощности СВЧ-сигналов в лабораториях, на производственных линиях и при настройке радиоэлектронной аппаратуры. Он востребован в метрологических службах для поверки и калибровки генераторов, а также в научных исследованиях, связанных с высокочастотными излучениями. Устройство подходит для работы с сигналами малой и средней мощности в системах связи, радиолокации и телекоммуникаций.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 66805-17).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,410 кг.
