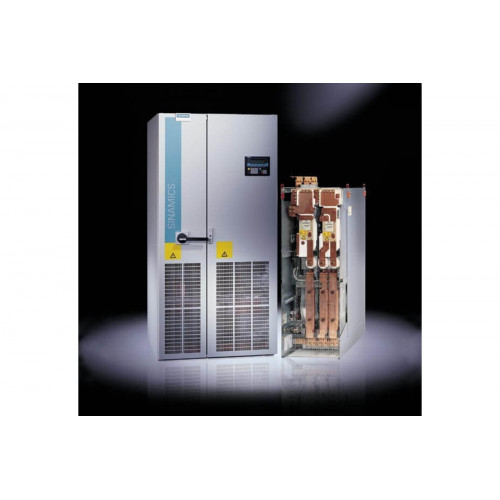

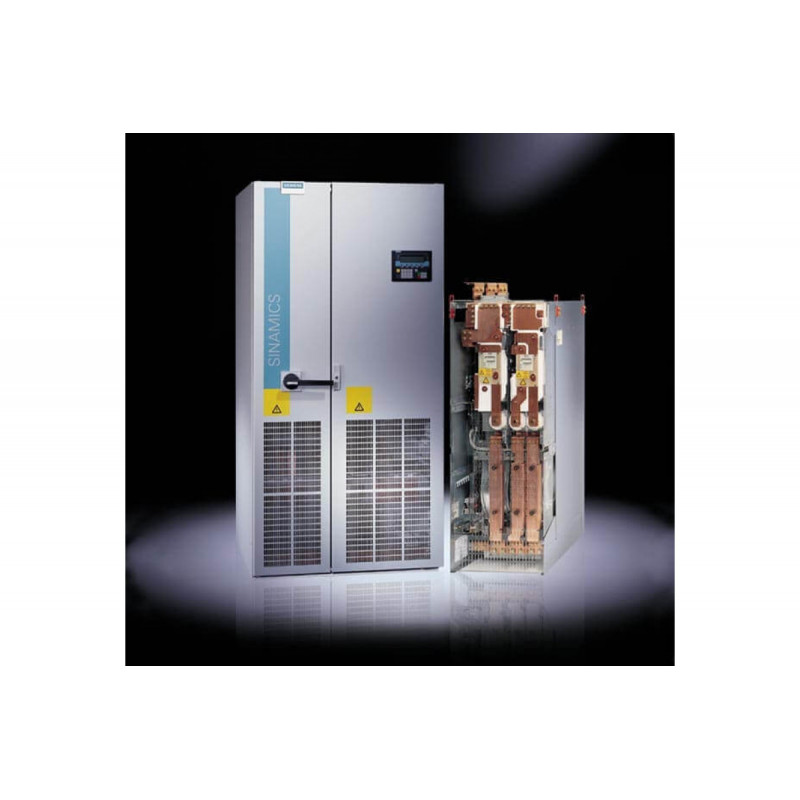

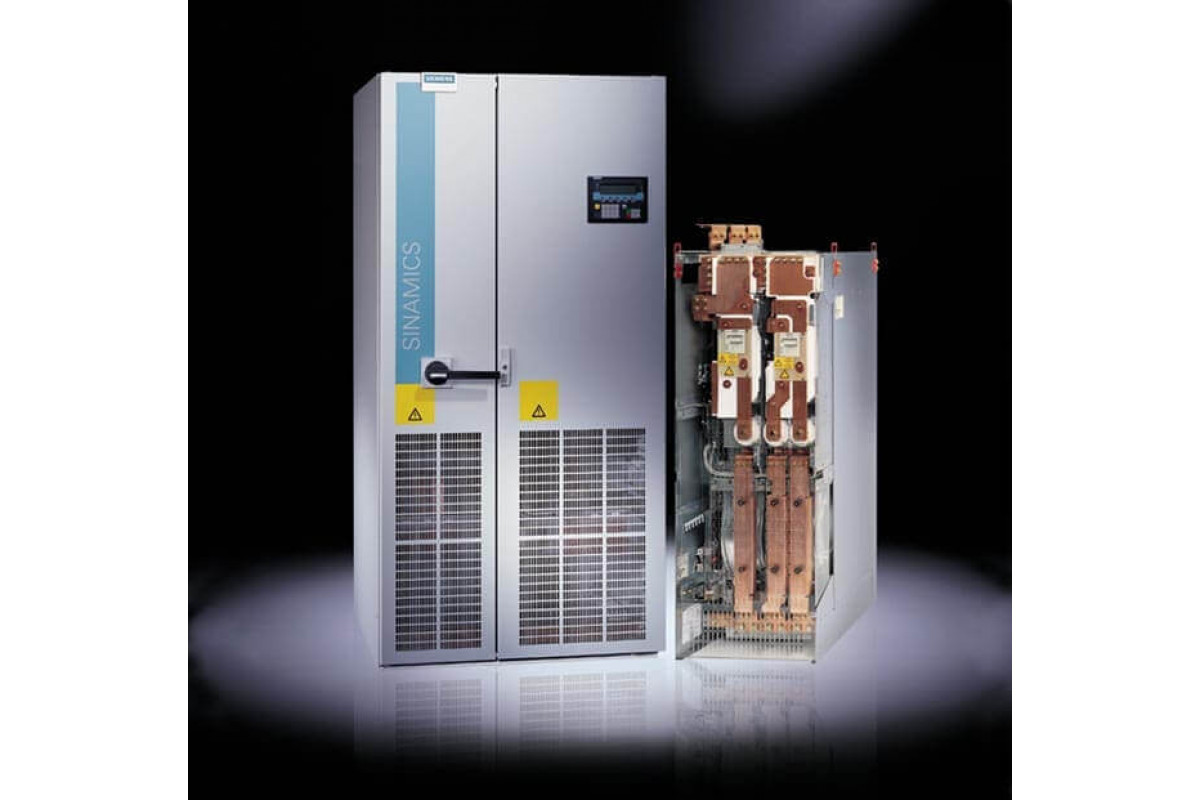

Преобразователь Siemens 6SL3700-0LG42-5BA3

Преобразователь Siemens 6SL3700-0LG42-5BA3

Тип устройства: преобразователь частоты Siemens Sinamics S120, выполненный в формате шкафа ввода LCM (Line Connection Module). Данное устройство предназначено для питания и защиты промежуточного звена постоянного тока системы электропривода от промышленной сети переменного тока. Шкаф ввода обеспечивает коммутацию, защиту от перегрузок и коротких замыканий, а также плавный заряд силовых конденсаторов.

Производитель: Siemens

Модель: 6SL3700-0LG42-5BA3

Основные характеристики

Номинальное напряжение: 500-690 В переменного тока, трехфазное, частотой 50/60 Гц, что позволяет подключать оборудование к промышленным сетям среднего напряжения.

Номинальный ток: 2500 А, что обеспечивает высокую пропускную способность и возможность питания мощных электродвигателей и нескольких приводов.

Степень защиты корпуса: IP20, что гарантирует защиту от проникновения твердых предметов размером более 12,5 мм и обеспечивает безопасность обслуживающего персонала при установке в электрощитовых помещениях.

Система охлаждения: принудительное воздушное охлаждение, обеспечивающее эффективный отвод тепла при высоких рабочих токах.

Конструктивные особенности

Исполнение для параллельного соединения: шкаф специально разработан для работы с двумя линейными модулями (Line Modules) в параллельном соединении, что позволяет увеличить суммарную выходную мощность системы.

Встроенная система предварительной зарядки: конструкция включает в себя цепи плавного заряда конденсаторов промежуточного контура, что предотвращает броски тока при включении и продлевает срок службы компонентов.

Компактное шкафное исполнение: устройство поставляется в виде готового к монтажу шкафа, что упрощает интеграцию в существующую систему управления и распределения электроэнергии.

Наличие защитных и коммутационных устройств: в состав шкафа входят автоматические выключатели, предохранители и контакторы, обеспечивающие полную защиту линии и безопасную коммутацию.

Область применения

Преобразователь Siemens 6SL3700-0LG42-5BA3 применяется в составе многоосевых систем электропривода Sinamics S120 для управления мощными механизмами в металлургии, горнодобывающей промышленности, целлюлозно-бумажном производстве и на крупных насосных станциях. Данное оборудование используется для питания приводов конвейеров, экструдеров, прокатных станов и других машин, требующих высокой точности регулирования скорости и момента. Шкаф ввода также может использоваться при построении систем рекуперации энергии и в приводах с общим звеном постоянного тока.

Совместимость

Данный шкаф ввода LCM совместим с модулями двигателей (Motor Modules) и активными выпрямителями (Active Line Modules) серии Sinamics S120. Для обеспечения корректной работы рекомендуется использовать совместно с контроллерами CU320-2 или SIMOTION.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 600 кг.
