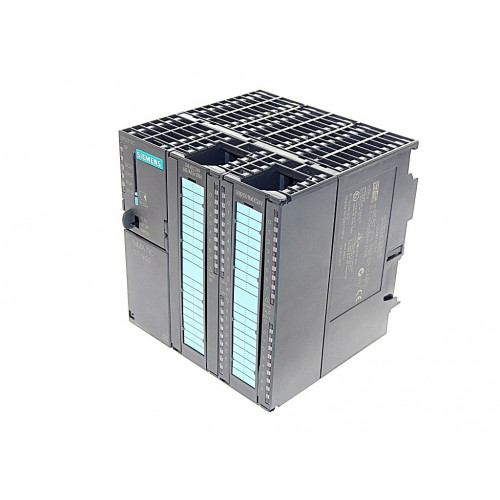

Процессор Siemens Simatic 6ES7313-5BF03-0AB0

Процессор Siemens Simatic 6ES7313-5BF03-0AB0

Тип устройства: компактное центральное процессорное устройство (ЦПУ) для программируемого логического контроллера (ПЛК) серии SIMATIC S7-300. Данный модуль объединяет в себе вычислительный процессор, блок питания и широкий набор встроенных дискретных и аналоговых входов/выходов, что делает его законченным решением для построения систем автоматизации среднего уровня сложности.

Производитель: Siemens

Модель: 6ES7313-5BF03-0AB0

Основные характеристики

Рабочая память: объем встроенной рабочей памяти составляет 64 Кбайта, что обеспечивает выполнение программ средней сложности и обработку значительных массивов данных.

Встроенные дискретные каналы: цПУ оснащено 24 дискретными входами (DI) и 16 дискретными выходами (DO), что позволяет напрямую подключать датчики и исполнительные механизмы без использования дополнительных модулей ввода-вывода.

Встроенные аналоговые каналы: устройство включает 4 аналоговых входа (AI) и 2 аналоговых выхода (AO), а также один вход для подключения термометра сопротивления PT100, что дает возможность обрабатывать сигналы от аналоговых датчиков и управлять аналоговыми приводами.

Встроенные счетчики: в состав ЦПУ входят три быстрых счетчика с частотой до 30 кГц, предназначенных для подсчета импульсов от энкодеров и других импульсных датчиков.

Конструктивные особенности

Интегрированный блок питания: процессор имеет встроенный блок питания на 24 В постоянного тока, что упрощает монтаж и снижает общую стоимость системы, так как не требует отдельного модуля питания для самого ЦПУ.

Интерфейс MPI: наличие интерфейса Multi-Point Interface (MPI) позволяет организовать связь между несколькими контроллерами, панелями оператора и программатором для обмена данными и диагностики.

Компактное исполнение: все компоненты (процессор, память, блок питания, каналы ввода-вывода) размещены в одном корпусе, что значительно экономит место в шкафу управления по сравнению с модульными системами.

Необходимость внешних компонентов: для корректной работы требуются два 40-полюсных фронтальных соединителя для подключения внешних цепей и микрокарта памяти (Micro Memory Card) для хранения программы и данных, которые заказываются отдельно.

Область применения

Данный процессор предназначен для использования в системах управления технологическими процессами в машиностроении, пищевой промышленности, упаковочном оборудовании и системах конвейерной автоматизации. Благодаря встроенным входам-выходам и быстрым счетчикам, он подходит для компактных машин и механизмов, требующих одновременной обработки дискретных и аналоговых сигналов. Устройство применяется для создания локальных систем управления, где требуется высокая надежность и производительность в ограниченном пространстве.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
