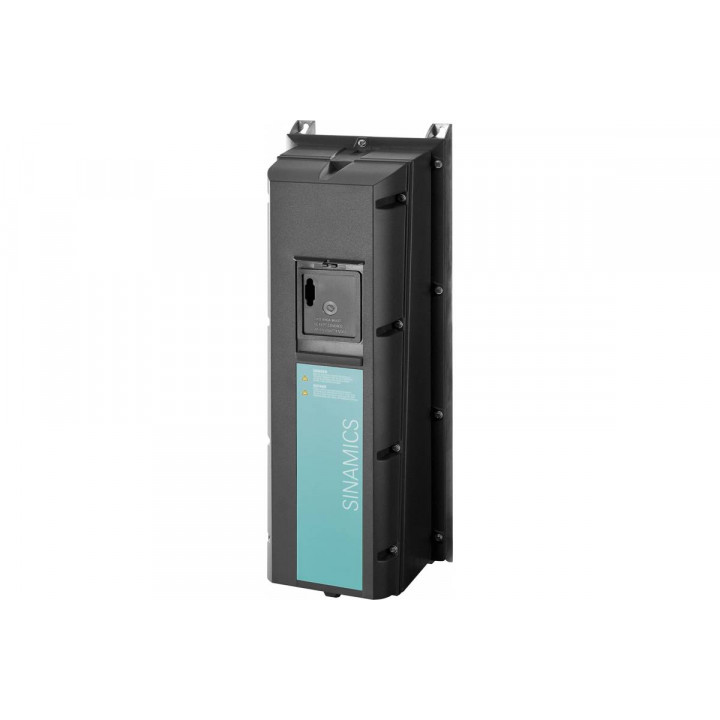

Силовой модуль Siemens 6SL3223-0DE24-0AG1 (PM230, 4 кВт, 380-480В, IP55, фильтр класса A)

Силовой модуль Siemens 6SL3223-0DE24-0AG1

Тип устройства: силовой модуль (Power Module) для преобразователей частоты серии Siemens Sinamics G120P. Данный компонент отвечает за преобразование трехфазного переменного напряжения в регулируемое напряжение для питания электродвигателя, обеспечивая точное управление его скоростью и крутящим моментом. Модуль поставляется со встроенным сетевым фильтром класса A, что позволяет использовать его в промышленных сетях с повышенными требованиями к электромагнитной совместимости.

Производитель: Siemens

Модель: 6SL3223-0DE24-0AG1

Основные характеристики

Номинальная мощность: устройство рассчитано на мощность 4 кВт при низкой перегрузке (Low Overload), что позволяет обеспечивать 150% номинального тока в течение 3 секунд, 110% в течение 57 секунд и 100% в течение 240 секунд.

Входное напряжение и частота: силовой модуль работает от трехфазной сети переменного тока напряжением от 380 до 480 В с допуском +10/-10% и частотой от 47 до 63 Гц, что делает его совместимым с большинством стандартных промышленных сетей.

Встроенный фильтр: интегрированный сетевой фильтр класса A (EN 61800-3) снижает уровень электромагнитных помех, генерируемых преобразователем, что упрощает его установку и соответствие нормам ЭМС без необходимости приобретения внешних компонентов.

Степень защиты: корпус модуля имеет степень защиты IP55 (по стандарту IEC) и соответствует типу 12 по стандарту UL, что обеспечивает надежную защиту от проникновения пыли и водяных струй, падающих под любым углом.

Конструктивные особенности

Компактный корпус с высокой степенью защиты: исполнение IP55 позволяет устанавливать устройство непосредственно в производственных цехах с повышенной влажностью, запыленностью или в условиях воздействия водяных брызг, исключая необходимость размещения в отдельном шкафу.

Интегрированный фильтр ЭМС: встроенный фильтр класса A сконструирован для подавления кондуктивных помех на сетевых клеммах, что снижает затраты на монтаж и пусконаладку, так как не требуется установка дополнительных внешних фильтров.

Конструкция для низкой перегрузки: модуль оптимизирован для работы с нагрузками, где пиковые перегрузки кратковременны (до 150% в течение 3 секунд), что характерно для насосов, вентиляторов и компрессоров, обеспечивая высокую надежность и длительный срок службы.

Универсальная система охлаждения: конструкция корпуса предусматривает эффективное отведение тепла за счет естественной конвекции и внешнего радиатора, что позволяет устройству стабильно работать при температуре окружающей среды от -10 до +40 °C без принудительного обдува.

Область применения

Силовой модуль Siemens 6SL3223-0DE24-0AG1 предназначен для использования в составе преобразователей частоты серии Sinamics G120P, которые специально разработаны для управления асинхронными двигателями в насосных и вентиляторных установках. Данное устройство применяется в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха (HVAC), а также в промышленных агрегатах с постоянным или плавно изменяемым моментом нагрузки. Высокая степень защиты IP55 позволяет устанавливать модуль непосредственно у рабочего механизма, экономя пространство и упрощая монтаж.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,626×0,209×0,296 м.

Вес: 6,300 кг.
