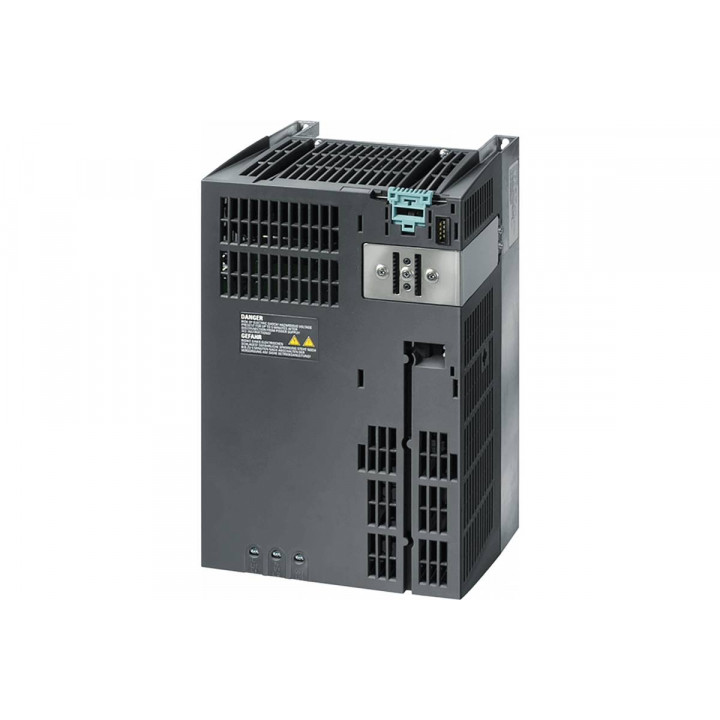

Силовой модуль Siemens 6SL3224-0BE31-1UA0 (Pm240, 11/15 кВт, 3AC 380-480В, IP20)

Силовой модуль Siemens 6SL3224-0BE31-1UA0

Тип устройства: силовой модуль (Power Module) из семейства Sinamics G120, предназначенный для управления асинхронными электродвигателями в составе частотно-регулируемого привода. Данный модуль серии PM240 работает без встроенного сетевого фильтра, но оснащен встроенным тормозным модулем для утилизации энергии торможения. Устройство поставляется без управляющего модуля (Control Unit) и панели оператора (BOP), что позволяет гибко конфигурировать систему под конкретные задачи автоматизации.

Производитель: Siemens

Модель: 6SL3224-0BE31-1UA0

Основные характеристики

Входное напряжение и частота: питание осуществляется от трехфазной сети переменного тока напряжением 380-480 В с допуском +10/-10% и частотой 47-63 Гц, что обеспечивает стабильную работу в стандартных промышленных сетях.

Режимы перегрузки и выходная мощность: в режиме высокой перегрузки (High Overload, HO) модуль развивает мощность 11 кВт, обеспечивая 200% перегрузку в течение 3 секунд, 150% в течение 57 секунд и 100% в течение 240 секунд при температуре окружающей среды до +50°C. В режиме низкой перегрузки (Low Overload, LO) выходная мощность составляет 15 кВт с возможностью 150% перегрузки на 3 секунды, 110% на 57 секунд и 100% на 240 секунд при температуре до +40°C.

Степень защиты и климатическое исполнение: корпус имеет степень защиты IP20 / PT (с защитой от прикосновения), что позволяет устанавливать устройство в стандартных электрощитах и шкафах управления внутри помещений. Диапазон рабочих температур окружающей среды составляет от -10 до +50°C в режиме высокой перегрузки.

Встроенный тормозной модуль: наличие встроенного тормозного прерывателя (braking chopper) позволяет подключать внешние тормозные резисторы для эффективного гашения энергии рекуперации при быстром замедлении привода, что исключает необходимость в дополнительных внешних устройствах торможения.

Конструктивные особенности

Компактный дизайн без фильтра: отсутствие встроенного сетевого фильтра (класс без фильтра) уменьшает габариты и вес устройства, а также упрощает его интеграцию в существующие системы с внешними фильтрами или в системы с заземленной нейтралью.

Модульная архитектура Sinamics G120: силовой модуль спроектирован как сменный компонент в рамках платформы Sinamics G120, что позволяет быстро заменять или модернизировать силовую часть без замены управляющей электроники и кабельных соединений.

Эффективное охлаждение: конструкция корпуса с габаритами 334×189×185 мм (ВxШxГ) и степенью защиты IP20 обеспечивает естественную конвекцию и принудительное охлаждение от встроенного вентилятора, что гарантирует стабильную работу при высоких нагрузках и температурах до +50°C.

Интегрированные функции безопасности: силовой модуль поддерживает базовые функции безопасности, такие как безопасное отключение крутящего момента (STO), которые активируются при подключении соответствующего управляющего модуля (Control Unit), что позволяет строить безопасные приводные системы без дополнительных реле.

Область применения

Силовой модуль Siemens 6SL3224-0BE31-1UA0 предназначен для использования в системах автоматизации промышленного оборудования, где требуется точное регулирование скорости и момента асинхронных двигателей. Типовые сферы применения включают конвейерные линии, насосные станции, вентиляционные установки, компрессоры, миксеры и упаковочные машины. Благодаря высокой перегрузочной способности и встроенному тормозному модулю, устройство особенно эффективно в приводах с частыми пусками, остановами и реверсированием, таких как крановые механизмы, лифты и экструдеры.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,390×0,255×0,220 м.

Вес: 7 кг.
