Силовой модуль Siemens 6SL3224-0BE41-1UA0 (PM240, 110 кВт, 3AC 380-480В, IP20)

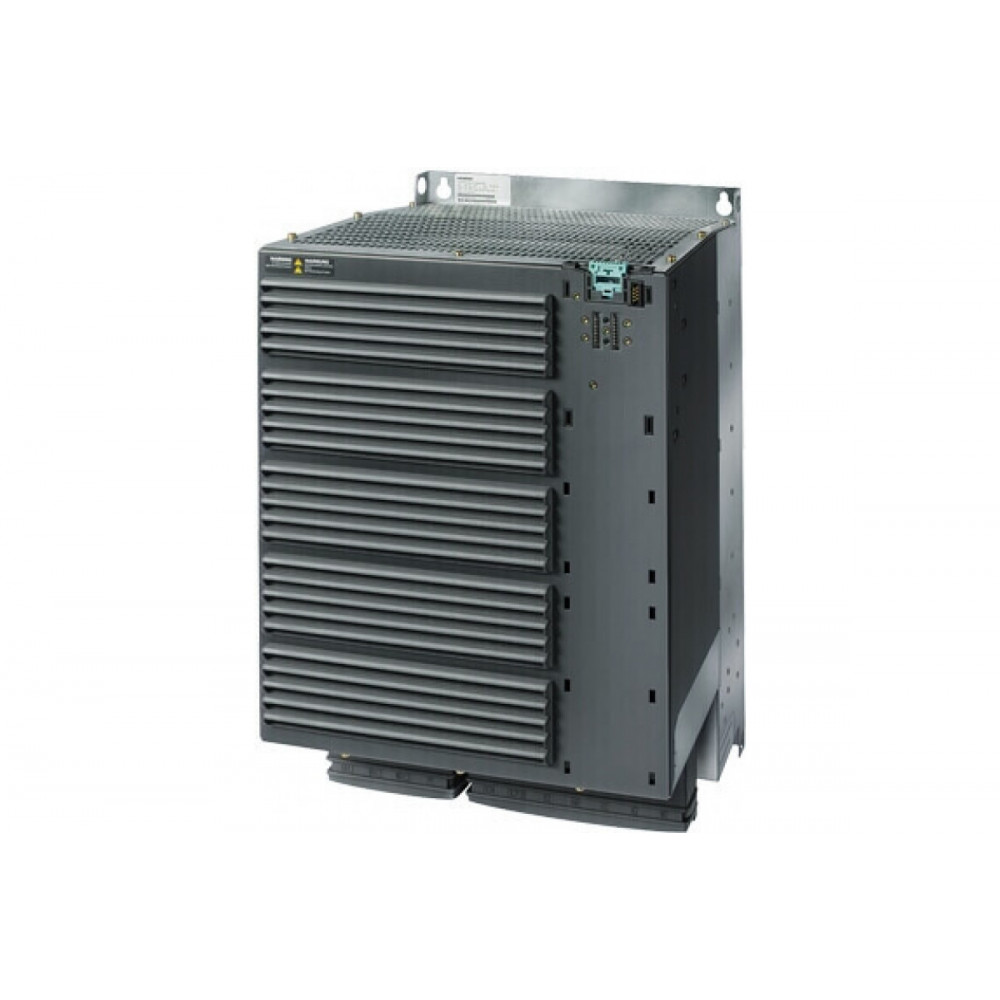

Силовой модуль Siemens 6SL3224-0BE41-1UA0

Тип устройства: силовой модуль (Power Module) для частотного преобразователя серии Sinamics G120, предназначенный для управления асинхронными и синхронными электродвигателями в промышленных приводах. Данный модуль модели PM240 не оснащен сетевым фильтром, но имеет встроенный тормозной модуль для управления динамическим торможением двигателя. Устройство поставляется без управляющего модуля (Control Unit) и панели оператора (BOP), что позволяет гибко комбинировать его с различными блоками управления в зависимости от требований конкретного применения.

Производитель: Siemens

Модель: 6SL3224-0BE41-1UA0

Основные характеристики

Номинальное напряжение и частота: устройство рассчитано на трехфазное питание 380-480 В переменного тока с допуском +10/-10% и частотой сети 47-63 Гц, что обеспечивает стабильную работу в стандартных промышленных электросетях.

Выходная мощность при высокой перегрузке (HO): модуль способен выдавать мощность 110 кВт, обеспечивая 160% перегрузку в течение 3 секунд, 136% в течение 57 секунд и 100% в течение 240 секунд, при температуре окружающей среды от 0 до +50 °C, что подходит для тяжелых пусков и интенсивных циклов работы.

Выходная мощность при низкой перегрузке (LO): для менее требовательных применений доступна мощность 132 кВт с возможностью 150% перегрузки на 3 секунды, 110% на 57 секунд и 100% на 240 секунд, но при более низкой температуре окружающей среды от 0 до +40 °C, что позволяет использовать привод в продолжительных режимах с меньшим запасом по току.

Степень защиты и конструктивное исполнение: корпус устройства имеет степень защиты IP20 и относится к типоразмеру FSF, что предполагает монтаж внутри электрошкафа в чистых сухих помещениях, где исключено попадание крупных твердых предметов и капель воды.

Конструктивные особенности

Встроенный тормозной модуль: силовой модуль оснащен встроенным тормозным транзистором (Braking Module), что позволяет подключать внешние тормозные резисторы для эффективного рассеивания энергии рекуперации при быстрой остановке двигателя, исключая необходимость установки отдельного внешнего устройства.

Отсутствие сетевого фильтра: конструкция модуля не предусматривает встроенного ЭМС-фильтра, что делает его оптимальным для систем, где требования к электромагнитной совместимости не являются критичными, или при использовании внешних фильтров, устанавливаемых в шкафу управления.

Модульная архитектура без управляющего модуля: устройство поставляется как отдельный силовой блок (Power Module) без Control Unit и BOP, что позволяет пользователю самостоятельно выбрать подходящий контроллер (например, CU230P-2, CU240E-2) и панель управления, адаптируя привод к конкретным задачам автоматизации.

Эффективная система охлаждения: благодаря крупному радиатору и продуманной вентиляции модуль способен работать при температурах до +50 °C в режиме высокой перегрузки, обеспечивая отвод тепла даже при значительных токовых нагрузках и компактном расположении в шкафу.

Область применения

Силовой модуль Siemens 6SL3224-0BE41-1UA0 предназначен для использования в системах автоматизации производственных линий, насосных станций, вентиляционных установок, конвейеров, экструдеров и другого промышленного оборудования, требующего точного регулирования скорости вращения электродвигателя. Благодаря высокой перегрузочной способности, он особенно эффективен в приводах с тяжелыми условиями пуска и частыми реверсами, таких как центрифуги, дробилки и подъемно-транспортные механизмы.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 1,200×0,400×0,620 м.

Вес: 52 кг.
