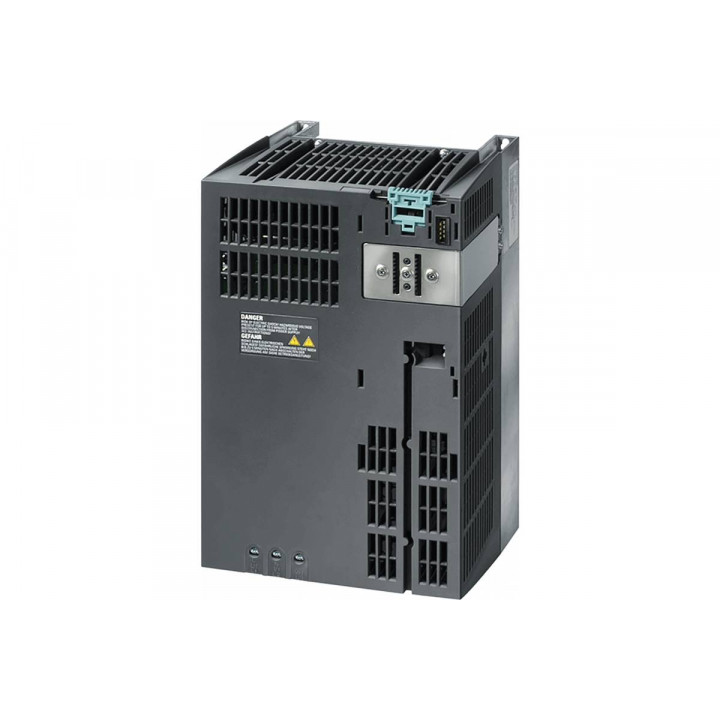

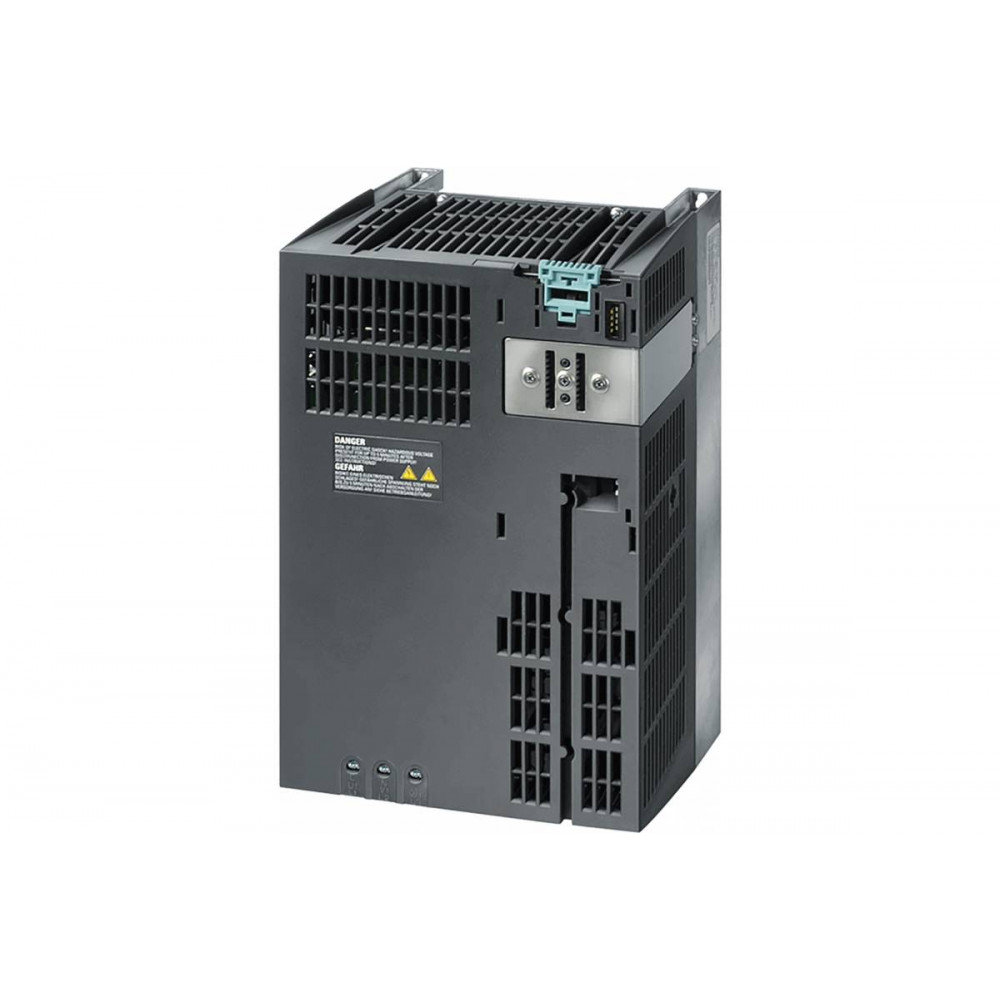

Силовой модуль Siemens 6SL3225-0BE31-1AA1 (PM250, 11 кВт, рекуперация, EMC фильтр, 3AC 380-480В, IP20)

Силовой модуль Siemens 6SL3225-0BE31-1AA1

Тип устройства: силовой модуль с функцией рекуперации энергии, предназначенный для построения многофункционального частотно-регулируемого привода. Данный компонент работает в составе модульной системы Sinamics G120 и обеспечивает преобразование трехфазного переменного тока в регулируемое напряжение для управления асинхронными двигателями.

Производитель: Siemens

Модель: 6SL3225-0BE31-1AA1

Основные характеристики

Номинальное напряжение и частота сети: устройство рассчитано на подключение к трехфазной сети переменного тока напряжением 380-480 В с допуском +10/-10% и частотой 47-63 Гц, что обеспечивает стабильную работу в условиях промышленных сетей с возможными отклонениями параметров.

Режимы перегрузки и выходная мощность: для режима высокой перегрузки (HO) выходная мощность составляет 11 кВт с возможностью 200% перегрузки в течение 3 секунд, 150% в течение 57 секунд и 100% в течение 240 секунд при температуре окружающей среды до +50 °C. Для режима низкой перегрузки (LO) мощность достигает 15 кВт с параметрами 150% в течение 3 секунд, 110% в течение 57 секунд и 100% в течение 240 секунд при температуре до +40 °C.

Встроенный ЭМС-фильтр и рекуперация: силовой модуль оснащен встроенным ЭМС-фильтром класса A, который подавляет электромагнитные помехи, а также поддерживает рекуперацию энергии в сеть при торможении двигателя, что повышает энергоэффективность системы.

Степень защиты и охлаждение: корпус устройства имеет степень защиты IP20, что обеспечивает защиту от проникновения твердых предметов диаметром более 12,5 мм и требует установки в шкафу управления с принудительной вентиляцией для отвода тепла.

Конструктивные особенности

Модульная архитектура: силовой модуль PM250 предназначен для совместной работы с управляющим модулем (Control Unit) через встроенный интерфейс, что позволяет гибко конфигурировать систему под конкретные задачи привода без замены силовой части.

Компактный корпус с оптимизированным теплоотводом: устройство имеет габаритные размеры 334×189×185 мм (высота, ширина, глубина) и алюминиевый радиатор, который эффективно рассеивает тепло при высокой нагрузке, обеспечивая надежную работу в ограниченном пространстве шкафа управления.

Интегрированная функция рекуперации: в отличие от стандартных силовых модулей с тормозными резисторами, данная модель возвращает избыточную энергию торможения обратно в питающую сеть, что снижает общее энергопотребление привода и уменьшает нагрев оборудования.

Встроенный фильтр ЭМС класса A: фильтр подавляет кондуктивные и излучаемые помехи в соответствии с промышленными стандартами, что упрощает сертификацию оборудования и позволяет подключать привод к промышленным сетям без дополнительных внешних фильтрующих устройств.

Область применения

Силовой модуль Siemens 6SL3225-0BE31-1AA1 применяется в промышленных системах автоматизации, где требуется точное управление скоростью и моментом асинхронных двигателей с возможностью рекуперации энергии. Устройство востребовано в приводах конвейеров, насосов, вентиляторов, компрессоров, а также в подъемно-транспортном оборудовании, центрифугах и экструдерах, где частые пуски и торможения позволяют экономить электроэнергию за счет возврата ее в сеть.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,390×0,255×0,220 м.

Вес: 7,5 кг.
