Силовой модуль Siemens 6SL3225-0BE31-5AA0 (PM250, 15 кВт, 3AC 380-480В, с EMC фильтром)

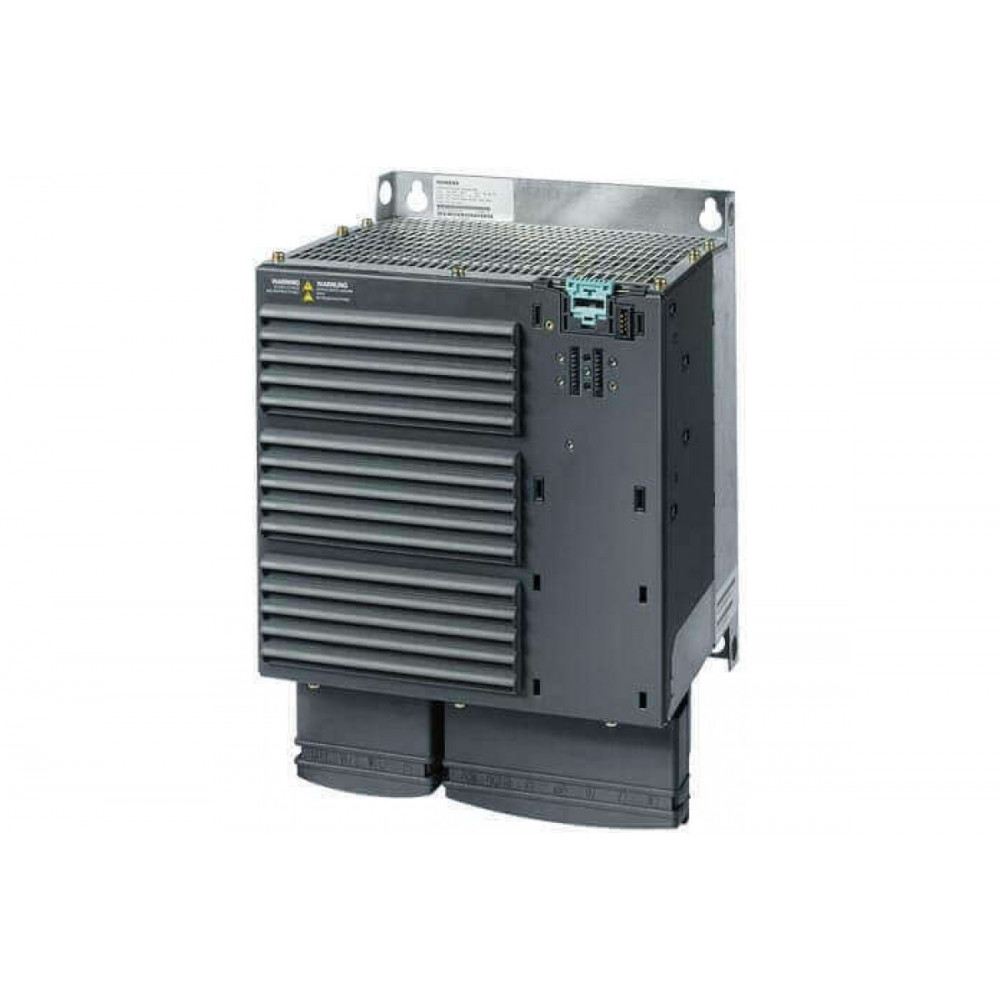

Силовой модуль Siemens 6SL3225-0BE31-5AA0

Тип устройства: силовой модуль частотного преобразователя, предназначенный для управления скоростью вращения и моментом асинхронных электродвигателей в составе модульной системы приводов Sinamics G120. Данный модуль оснащен встроенным ЭМС-фильтром класса А и поддерживает режим рекуперации энергии, что позволяет возвращать избыточную энергию торможения обратно в питающую сеть, обеспечивая высокую энергоэффективность системы.

Производитель: Siemens

Модель: 6SL3225-0BE31-5AA0

Основные характеристики

Номинальное напряжение питания: трехфазное напряжение 380-480 В переменного тока с допуском +10/-10% и частотой 47-63 Гц, что обеспечивает стабильную работу в промышленных сетях с колебаниями напряжения.

Выходная мощность в режиме высокой перегрузки: 15 кВт при высокой перегрузке (200% в течение 3 секунд, 150% в течение 57 секунд, 100% в течение 240 секунд) и температуре окружающей среды до +50 градусов Цельсия, что подходит для тяжелых пусков и кратковременных пиковых нагрузок.

Выходная мощность в режиме низкой перегрузки: 18,5 кВт при низкой перегрузке (150% в течение 3 секунд, 110% в течение 57 секунд, 100% в течение 240 секунд) и температуре окружающей среды до +40 градусов Цельсия, что обеспечивает номинальную производительность для стандартных задач.

Степень защиты корпуса: IP20, что означает защиту от проникновения твердых предметов диаметром более 12,5 мм и отсутствие защиты от воды, поэтому модуль предназначен для установки внутри сухих электрошкафов.

Конструктивные особенности

Встроенный ЭМС-фильтр класса А: фильтр электромагнитной совместимости, встроенный непосредственно в корпус модуля, снижает уровень электромагнитных помех, создаваемых преобразователем, и обеспечивает соответствие стандартам для промышленного оборудования, упрощая монтаж.

Возможность рекуперации энергии: модуль способен возвращать энергию торможения двигателя обратно в питающую сеть, что существенно снижает нагрев тормозных резисторов и повышает общий КПД привода, особенно в системах с частыми циклами разгона и торможения.

Модульная конструкция без управляющего модуля и панели BOP: данный силовой модуль поставляется без блока управления Control Unit и панели оператора BOP, что позволяет гибко подбирать и комбинировать компоненты системы Sinamics G120 в зависимости от требуемого функционала и интерфейсов.

Высокая перегрузочная способность: режим высокой перегрузки (High Overload) позволяет кратковременно развивать до 200% номинального тока, что делает модуль пригодным для работы с механизмами, требующими большого пускового момента или испытывающими ударные нагрузки.

Область применения

Силовой модуль Siemens 6SL3225-0BE31-5AA0 применяется в широком спектре промышленных задач, включая управление конвейерами, насосами, вентиляторами, компрессорами, экструдерами и упаковочными машинами. Благодаря встроенной рекуперации и высокому классу защиты, он особенно востребован в системах с частыми пусками и торможениями, где требуется экономия энергии, а также в условиях с повышенными требованиями к электромагнитной совместимости.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,510×0,400×0,310 м.

Вес: 15,4 кг.
