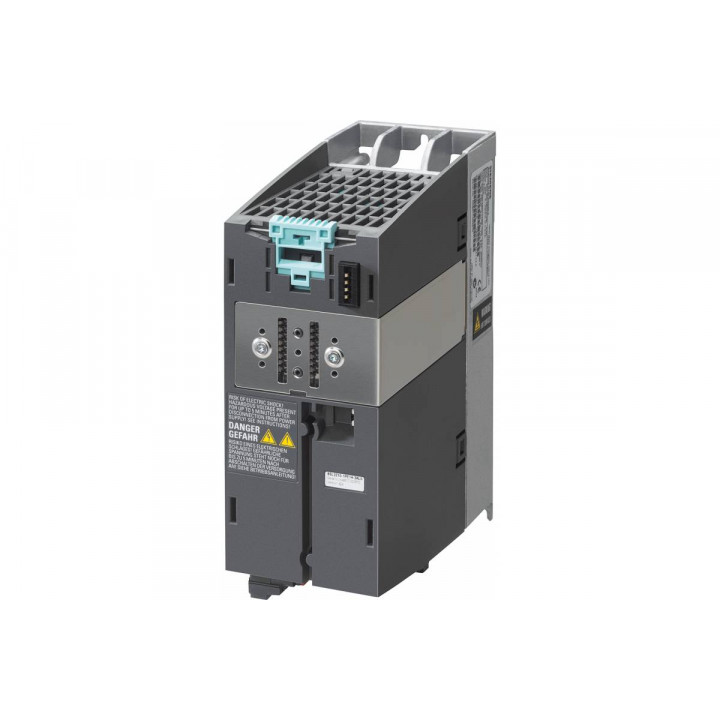

Силовой модуль Siemens 6SL3210-1PE14-3AL1 (1.1кВт, 380-480В, IP20)

Силовой модулль G120 Siemens 6SL3210-1PE14-3AL1

Тип устройства: силовой модуль частотного преобразователя, предназначенный для управления скоростью и моментом трехфазных асинхронных электродвигателей. Данный компонент является частью модульной системы приводов Siemens Sinamics G120 и отвечает за преобразование входного напряжения питания в регулируемое напряжение для двигателя. Модуль оснащен встроенным ЭМС-фильтром класса А и встроенным тормозным модулем, что обеспечивает соответствие стандартам электромагнитной совместимости и возможность динамического торможения.

Производитель: Siemens

Модель: 6SL3210-1PE14-3AL1

Основные характеристики

Выходная мощность (высокая перегрузка): 1,1 кВт при 200% перегрузке в течение 3 секунд, 150% в течение 57 секунд и 100% в течение 240 секунд, что позволяет кратковременно увеличивать крутящий момент для тяжелых пусков.

Выходная мощность (низкая перегрузка): 1,5 кВт при 150% перегрузке в течение 3 секунд и 110% в течение 57 секунд, обеспечивая номинальную производительность для стандартных применений без высоких пиковых нагрузок.

Номинальное входное напряжение: трехфазное переменное напряжение от 380 до 480 В с допуском +10%/-10% и частотой от 47 до 63 Гц, что делает его совместимым с промышленными сетями электропитания.

Степень защиты: IP20, что гарантирует защиту от проникновения твердых предметов диаметром более 12,5 мм и обеспечивает безопасную эксплуатацию в чистом промышленном шкафу управления.

Конструктивные особенности

Интегрированный тормозной модуль: встроенный блок управления торможением позволяет подключать внешние тормозные резисторы для рассеивания энергии при замедлении, что существенно упрощает монтаж и сокращает занимаемое место в шкафу.

Встроенный ЭМС-фильтр класса А: фильтр подавляет электромагнитные помехи, создаваемые преобразователем, и обеспечивает его соответствие требованиям по эмиссии помех для промышленных зон без необходимости установки дополнительных внешних фильтров.

Компактный корпус размера FSA: габариты 196×73×165 мм (высота, ширина, глубина) позволяют размещать устройство в ограниченном пространстве электрошкафа, а конструкция с креплением на монтажную панель упрощает установку и обслуживание.

Оптимизация под микропрограммное обеспечение V4.6: модуль поставляется с заводскими настройками и прошивкой, оптимизированной для работы с последними версиями программного обеспечения Sinamics G120, что гарантирует стабильность и доступ ко всем современным функциям управления.

Область применения

Силовой модуль предназначен для использования в системах автоматизации и приводах машин и механизмов, где требуется точное регулирование скорости. Он подходит для таких применений, как насосы, вентиляторы, компрессоры, конвейеры и упаковочное оборудование. Благодаря высокой перегрузочной способности модуль эффективен в механизмах с инерционными нагрузками, требующими высокого пускового момента.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,185×0,090×0,280 м.

Вес: 1,550 кг.
