Синхронный двигатель Siemens 1FT7108-5WF71-1DH1 (1Ft7 120 Hm, 3000 об/мин, водяное охлаждение, с тормозом, IP65)

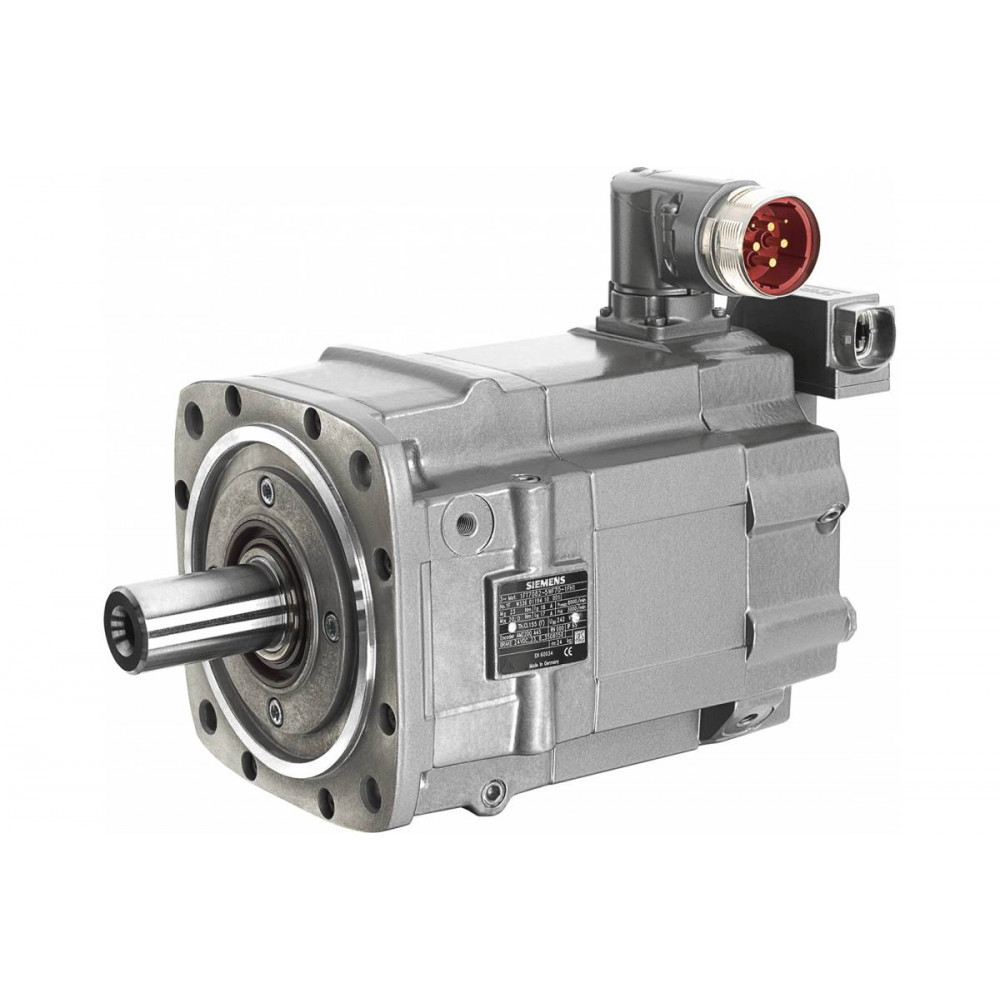

Синхронный двигатель Siemens 1FT7108-5WF71-1DH1

Тип устройства: это высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для точного позиционирования и регулирования скорости в промышленных приводах. Модель относится к серии Siemens 1FT7, которая специально разработана для работы в тяжелых условиях эксплуатации с высокими требованиями к динамике и перегрузочной способности. Встроенная система водяного охлаждения обеспечивает эффективный отвод тепла, позволяя двигателю развивать номинальный крутящий момент 120 Нм при перегреве обмоток 100 К.

Производитель: Siemens

Модель: 1FT7108-5WF71-1DH1

Основные характеристики

Номинальная скорость и крутящий момент: двигатель рассчитан на номинальную скорость вращения 3000 об/мин и развивает номинальный крутящий момент 120 Нм, что позволяет использовать его в высоконагруженных приводах подач и главного движения.

Система охлаждения: применяется жидкостное водяное охлаждение, которое значительно превосходит по эффективности воздушное, обеспечивая стабильность рабочих параметров при длительных циклах работы и высоких нагрузках.

Тип датчика обратной связи: установлен инкрементальный энкодер с разрешением 2048 импульсов на оборот, оснащенный интерфейсом DRIVE-CLiQ для прямой цифровой связи с системой управления Siemens Sinamics.

Степень защиты и тормозная система: корпус выполнен по стандарту IP65, что гарантирует полную защиту от пыли и водяных струй, а встроенный удерживающий тормоз обеспечивает надежную фиксацию вала при отключении питания.

Конструктивные особенности

Монтажное исполнение и фланец: двигатель имеет конструкцию IMB5 (IM V1, IM V3) с фланцем типа 1, который полностью совместим с предыдущей серией 1FT6, что упрощает замену устаревших моделей без переделки механической части станка.

Подключение и ориентация кабеля: силовой разъем и разъем энкодера выведены в поперечном направлении вправо, при этом штекер энкодера имеет возможность поворота на 270 градусов, что облегчает прокладку кабелей в ограниченном пространстве шкафа или станины.

Вал и механическая точность: используется гладкий вал без шпоночного паза с допуском радиального биения N, что в сочетании с классом вибростойкости A обеспечивает минимальные вибрации и высокую точность вращения на высоких скоростях.

Интерфейс управления: применение интерфейса DRIVE-CLiQ позволяет подключать двигатель к современным системам управления Siemens без дополнительных преобразователей сигнала, передавая данные о положении, температуре и идентификационные данные мотора по одному кабелю.

Область применения

Данный синхронный двигатель оптимизирован для использования в высокопроизводительных металлорежущих станках с ЧПУ, таких как обрабатывающие центры, токарные и фрезерные станки. Благодаря высокой перегрузочной способности и точному энкодеру, он подходит для приводов подач, осей и шпинделей в роботизированных комплексах и автоматических линиях. Устойчивость к загрязнениям (IP65) и эффективное охлаждение делают его пригодным для эксплуатации в условиях интенсивного применения с обильным использованием СОЖ.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 73,203 кг.
