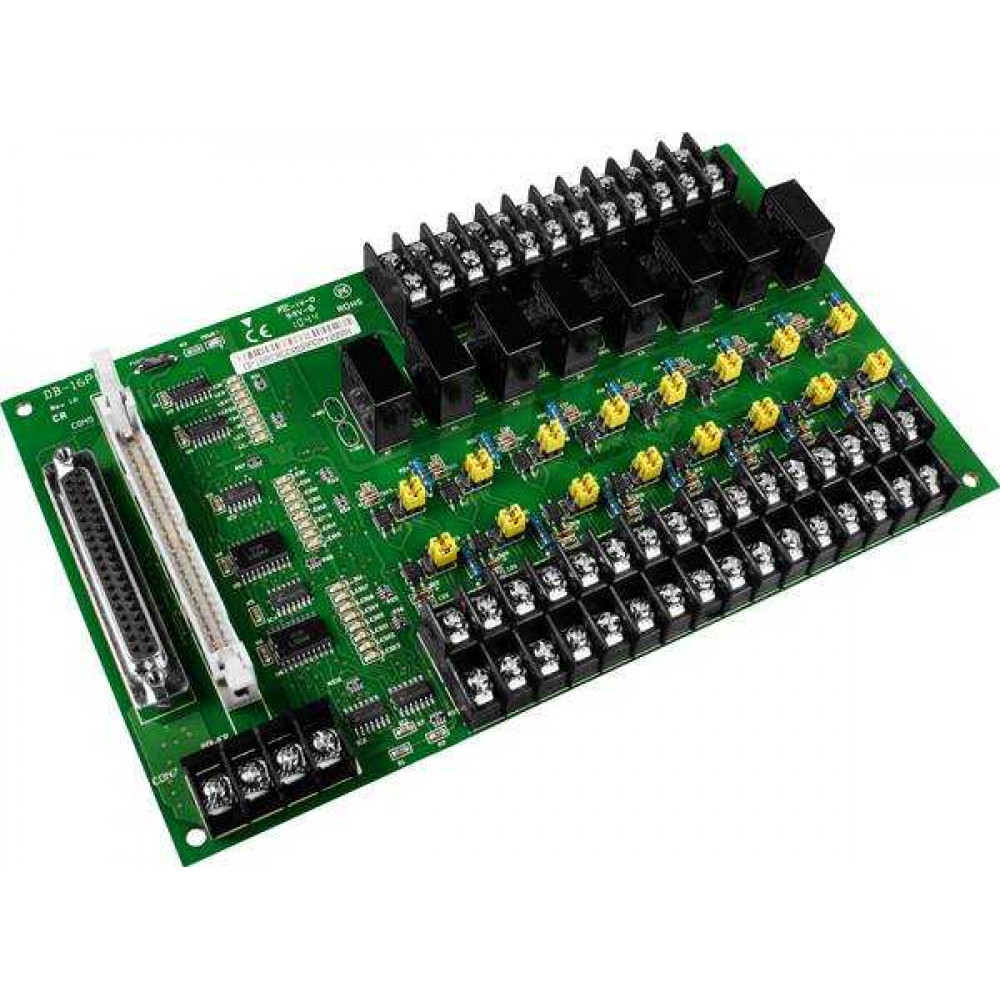

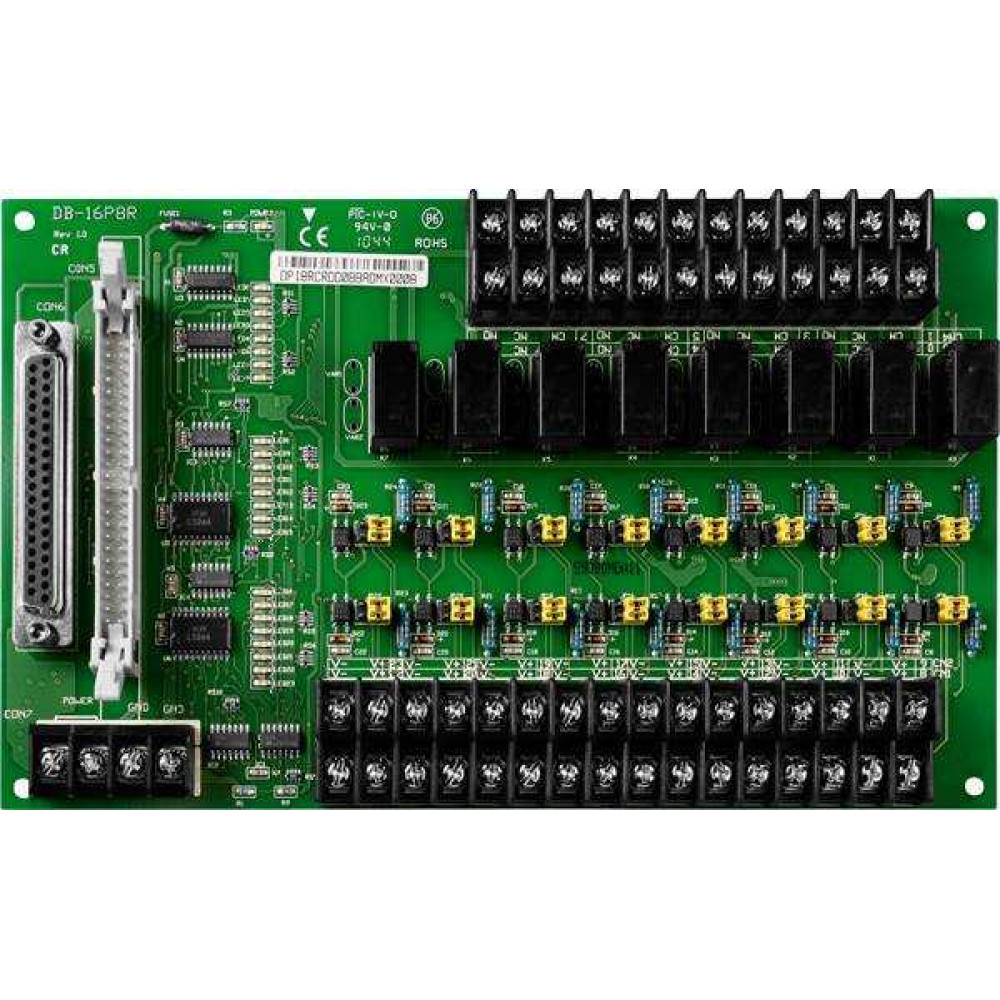

Плата ICP DAS DB-16P8R CR
Тип устройства: выносная плата расширения для систем промышленной автоматизации, предназначенная для сопряжения цифровых сигналов и управления исполнительными механизмами. Модуль выполняет функции сбора дискретных сигналов с датчиков и коммутации нагрузок посредством релейных выходов.
Производитель: ICP DAS
Модель: DB-16P8R CR
Основные характеристики
Количество каналов дискретного ввода: устройство имеет 16 каналов для приема цифровых сигналов с контактных датчиков или логических уровней.
Количество релейных выходов: модуль оснащен 8 каналами релейного вывода, что позволяет коммутировать внешние цепи с напряжением до 30 В постоянного или 250 В переменного тока.
Тип выходных реле: используются электромеханические реле с переключающими контактами, обеспечивающие гальваническую развязку между цепями управления и нагрузкой.
Способ подключения: плата подключается к контроллеру или другому управляющему устройству через интерфейсный кабель CA-5015, который входит в комплект поставки.
Конструктивные особенности
Компактное исполнение: плата имеет габаритные размеры 213×132 мм, что позволяет размещать ее в стандартных электротехнических шкафах или на DIN-рейке с использованием дополнительных креплений.
Клеммные соединители: все внешние подключения выполняются через винтовые клеммные колодки, обеспечивающие надежный и виброустойчивый контакт с проводами сечением до 2.5 мм².
Светодиодная индикация: на лицевой панели расположены светодиоды для визуального контроля состояния каждого канала ввода и вывода, что упрощает диагностику и настройку оборудования.
Защита от помех: схема входных каналов содержит фильтры для подавления высокочастотных помех и защиты от электростатических разрядов, что повышает надежность считывания сигналов в промышленных условиях.
Область применения
Плата расширения используется в системах промышленной автоматизации, диспетчерского управления и сбора данных (SCADA), а также в лабораторных стендах. Она подходит для построения распределенных систем мониторинга и управления технологическими процессами, где требуется удаленный ввод цифровых сигналов и коммутация нагрузок малой и средней мощности.
Гарантия
Гарантийный срок составляет 12 месяцев с даты продажи.
Комплектация
- Устройство.
- CA-5015.
