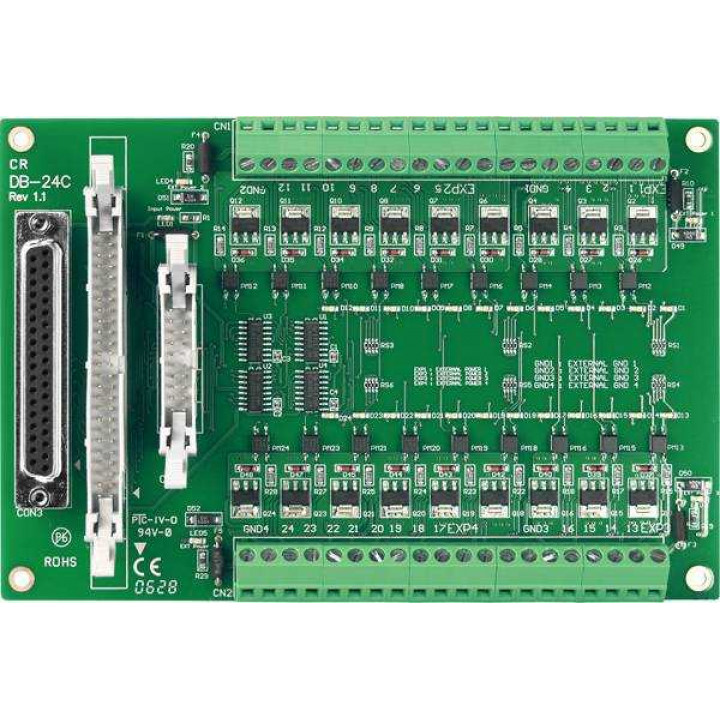

Плата ICP DAS DB-24C (24-канальная, с открытым коллектором)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: ICP DAS
- Артикул: DB-24C
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичная — согласно выставленному счету c НДС 22% на юридическое, физическое лицо или ИП. В счете есть QR-код, можно оплатить через банковское приложение. Переводы с банковских карт и наличные не принимаем.
- Предоставляется официальная гарантия на поставляемый товар

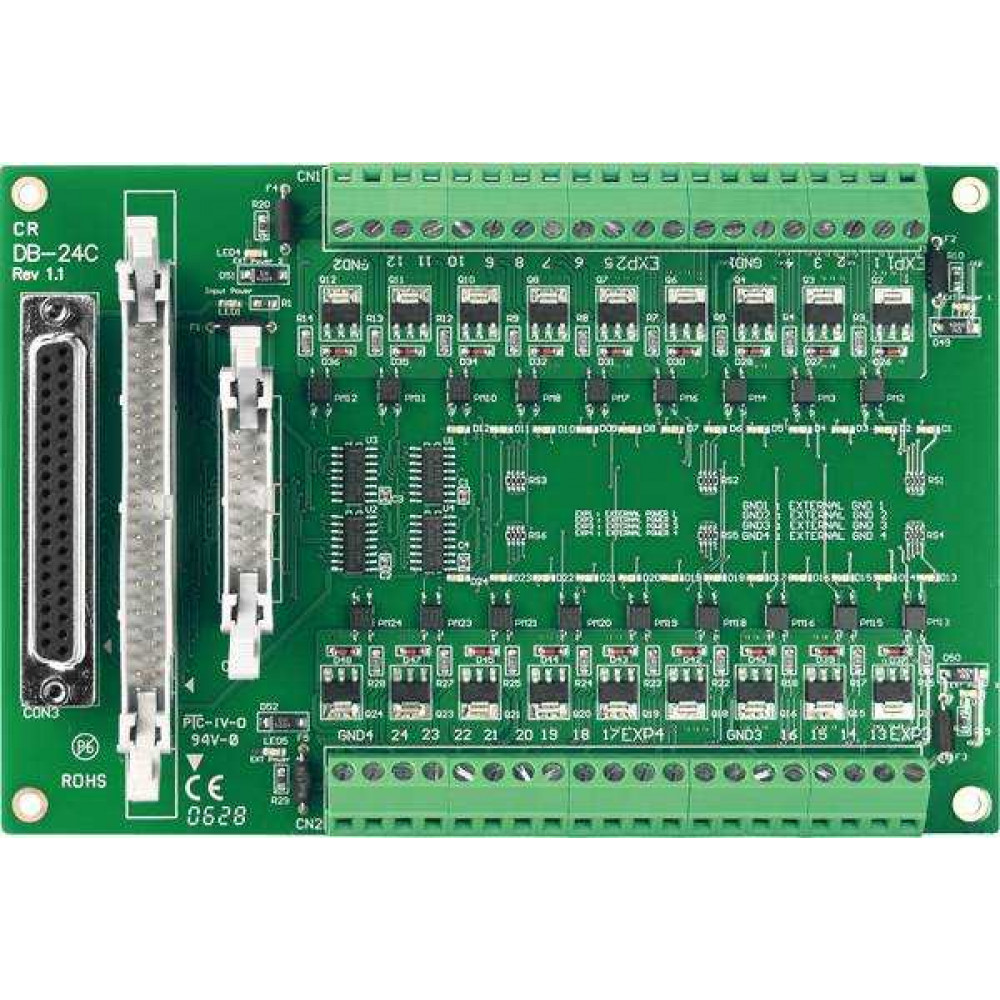

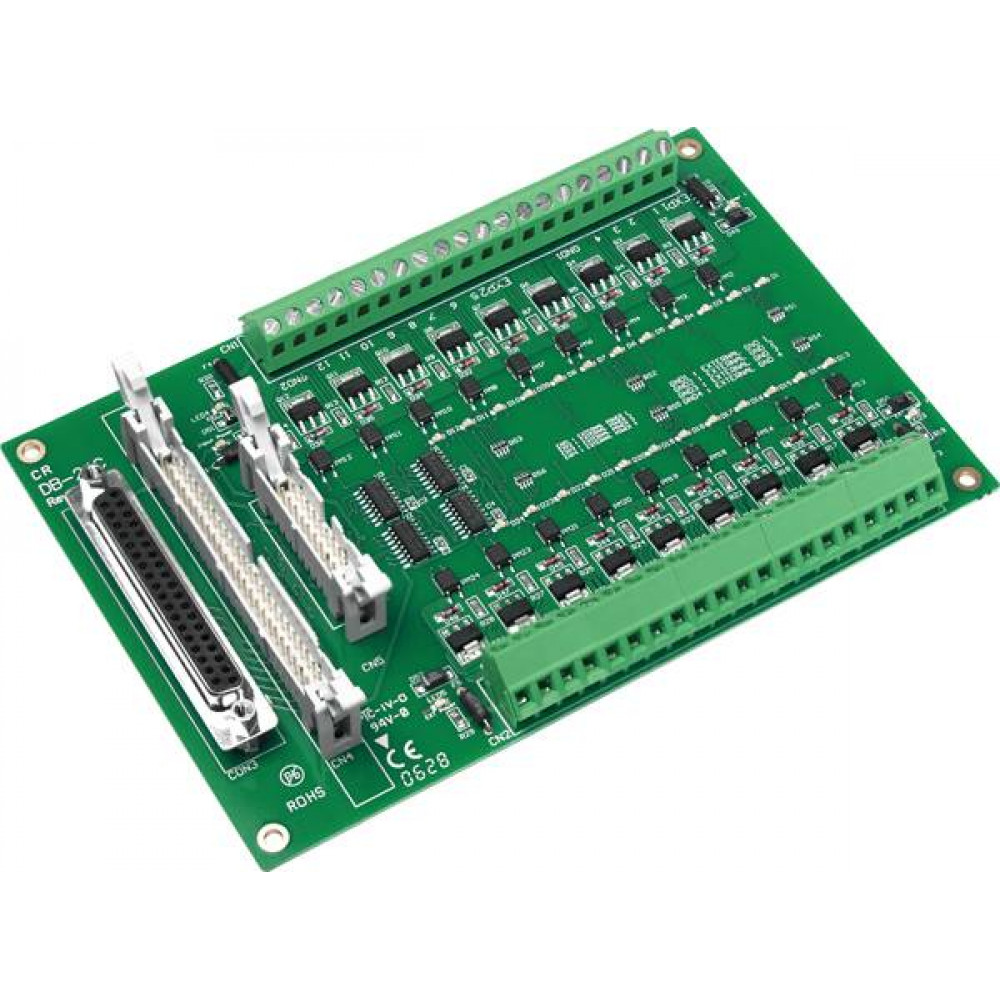

Плата ICP DAS DB-24C
Тип устройства: плата дискретного вывода с открытым коллектором, предназначенная для коммутации внешних нагрузок постоянного тока. Устройство обеспечивает гальваническую развязку и позволяет управлять исполнительными механизмами, реле, индикаторами и другими устройствами с напряжением до 30 В. Модуль является пассивным и требует внешнего источника питания для цепей нагрузки.
Производитель: ICP DAS
Модель: DB-24C
Основные характеристики
Количество каналов: 24 канала дискретного вывода с открытым коллектором (Open-Collector).
Тип выходного транзистора: NPN, что позволяет коммутировать нагрузку относительно общего провода (GND).
Максимальный ток нагрузки: до 100 мА на канал при напряжении до 30 В постоянного тока.
Скорость переключения: до 10 кГц, что подходит для управления быстродействующими устройствами и индикацией.
Конструктивные особенности
Подключение через разъемы: оснащена двумя 50-контактными ленточными разъемами для подключения к управляющим контроллерам или платам расширения.
Клеммные колодки: для удобства подключения внешних нагрузок используются винтовые клеммы, обеспечивающие надежный контакт.
Защита от обратного напряжения: на каждом канале установлен демпферный диод, защищающий выходной транзистор от выбросов при работе с индуктивной нагрузкой.
Светодиодная индикация: каждый канал имеет светодиод, отображающий текущее состояние выхода для визуального контроля работы.
Область применения
Плата применяется в системах промышленной автоматизации для управления дискретными исполнительными механизмами: электромагнитными клапанами, контакторами, сигнальными лампами и шаговыми двигателями через внешние драйверы. Устройство востребовано в лабораторных стендах, испытательном оборудовании и системах сбора данных. Модуль может использоваться как оконечный каскад для управления нагрузками от контроллеров серий ICP DAS I-7000 и I-8000.
Гарантия
Гарантийный срок составляет 12 месяцев с даты продажи.
Комплектация
- Устройство.
- Краткое руководство пользователя.
