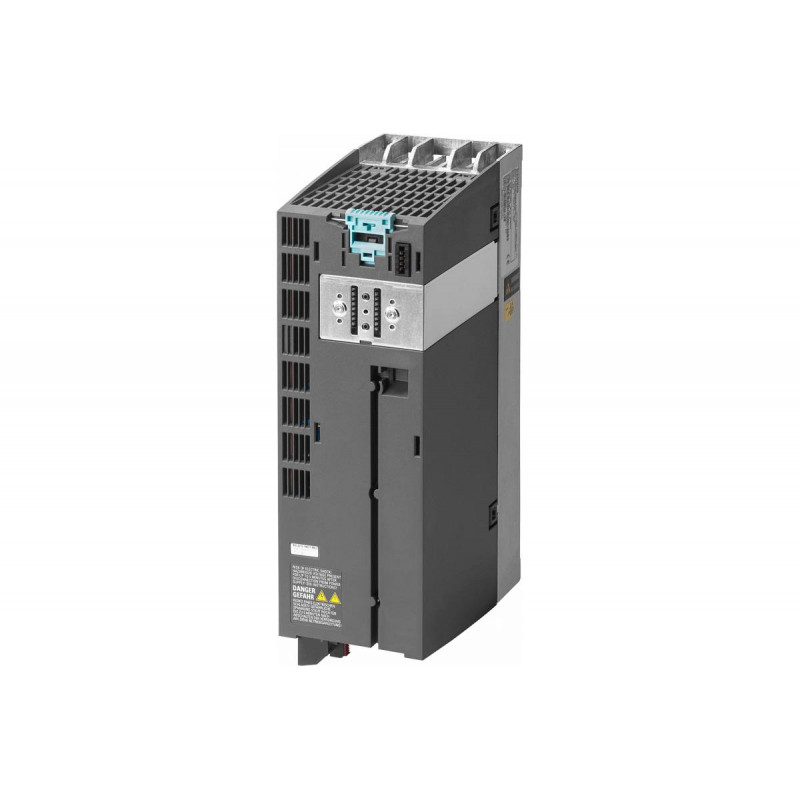

Силовой модуль Siemens 6SL3210-1PB21-4AL0 (PM240-2, 2.2 кВт, 200-240В, с EMC фильтром)

Силовой модуль Siemens 6SL3210-1PB21-4AL0

Тип устройства: силовой модуль (Power Module) серии PM240-2 из семейства преобразователей частоты Sinamics G120. Предназначен для питания и управления трехфазными асинхронными электродвигателями в составе модульной системы привода. Оснащен встроенным ЭМС-фильтром класса A и встроенным тормозным модулем для эффективного управления торможением двигателя.

Производитель: Siemens

Модель: 6SL3210-1PB21-4AL0

Основные характеристики

Диапазон питающего напряжения: устройство работает от однофазной или трехфазной сети переменного тока напряжением 200-240 В с допустимым отклонением +10/-10% и частотой 47-63 Гц.

Режимы перегрузки: обеспечивает высокую перегрузочную способность (High Overload) с выходной мощностью 2,2 кВт для тяжелых условий пуска и низкую перегрузку (Low Overload) с мощностью 3,0 кВт для стандартных применений.

Устойчивость к перегрузкам: в режиме высокой перегрузки модуль выдерживает 200% номинального тока в течение 3 секунд, 150% в течение 57 секунд и 100% в течение 240 секунд, что обеспечивает надежный пуск сложных механизмов.

Температурный диапазон: для режима высокой перегрузки допускается температура окружающей среды от -10 до +50 градусов Цельсия, а для режима низкой перегрузки — от -10 до +40 градусов.

Конструктивные особенности

Модульная архитектура: силовой модуль PM240-2 является частью системы Sinamics G120 и предназначен для работы с отдельно приобретаемым блоком управления (Control Unit), что позволяет гибко настраивать функционал привода под конкретные задачи.

Встроенный тормозной модуль: наличие встроенного тормозного модуля позволяет подключать внешние тормозные резисторы для рассеивания энергии рекуперативного торможения, что критически важно для приводов с частыми пусками и остановами.

Встроенный ЭМС-фильтр: встроенный фильтр электромагнитной совместимости класса A снижает уровень радиопомех, создаваемых преобразователем, и обеспечивает соответствие требованиям стандартов для промышленных зон.

Оптимизация под ПО: данный силовой модуль оптимизирован для работы с микропрограммным обеспечением версии V.6, что гарантирует стабильность и полноту поддерживаемых функций управления.

Область применения

Силовой модуль Siemens 6SL3210-1PB21-4AL0 предназначен для использования в системах автоматизации промышленного оборудования, где требуется точное управление скоростью и моментом электродвигателей мощностью до 2,2-3,0 кВт. Он применяется в конвейерных линиях, насосных станциях, вентиляторах, упаковочных машинах и других механизмах с умеренными требованиями к перегрузочной способности. Благодаря модульной конструкции, устройство легко интегрируется в распределенные системы управления и подходит для построения энергоэффективных приводов.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,185×0,157×0,440 м.

Вес: 5,3 кг.
