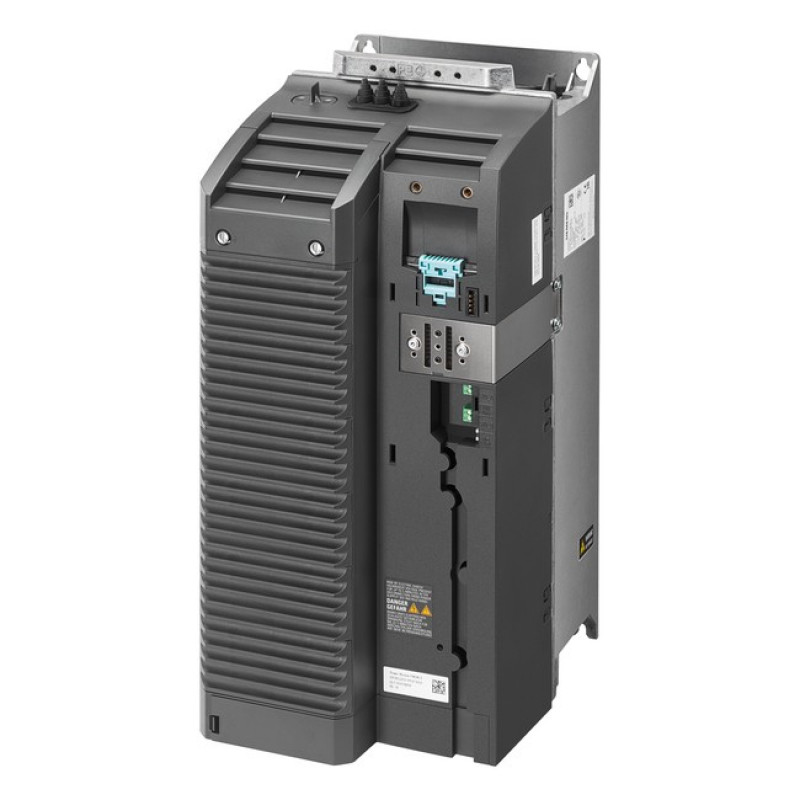

Силовой модуль Siemens 6SL3210-1PH22-0UL0 (11кВт, PM240-2, 500-690В)

Силовой модуль Siemens 6SL3210-1PH22-0UL0

Тип устройства: силовой модуль (Power Module) серии PM240-2, предназначенный для работы в составе частотного преобразователя Sinamics G120. Устройство обеспечивает питание подключенного электродвигателя и выполняет функции выпрямления и инвертирования напряжения. Модуль оснащен встроенным тормозным прерывателем, что позволяет эффективно рассеивать энергию рекуперации при торможении привода.

Производитель: Siemens

Модель: 6SL3210-1PH22-0UL0

Основные характеристики

Номинальная мощность: выходная мощность при высокой перегрузке (High Overload) составляет 11 кВт, что позволяет обеспечивать кратковременный крутящий момент до 200% в течение 3 секунд.

Диапазон питающего напряжения: модуль рассчитан на работу от трехфазной сети переменного тока напряжением от 500 до 690 В с допустимым отклонением +10/-20% и частотой 47-63 Гц.

Перегрузочная способность: устройство способно выдавать 150% от номинального тока в течение 57 секунд и 100% тока в течение 240 секунд, что обеспечивает надежный пуск и работу сложных механизмов.

Температурный режим: допускается эксплуатация модуля при температуре окружающего воздуха от -20 до +50 градусов Цельсия без снижения номинальных характеристик.

Конструктивные особенности

Конструкция без фильтра: модуль PM240-2 поставляется без встроенного сетевого фильтра, что снижает его массу и габариты, а также позволяет использовать внешние фильтрующие устройства при необходимости.

Встроенный тормозной прерыватель: наличие встроенного тормозного транзистора (chopper) позволяет подключать внешние тормозные резисторы для утилизации энергии торможения без использования дополнительных модулей.

Компактное исполнение: конструкция модуля оптимизирована для установки в шкафах управления, а также для монтажа на DIN-рейку или монтажную панель.

Интеграция с системой управления: силовой модуль имеет интерфейс для подключения к блоку управления (Control Unit) Sinamics G120 через шину данных, что обеспечивает быструю настройку и диагностику привода.

Область применения

Силовой модуль Siemens 6SL3210-1PH22-0UL0 предназначен для построения систем частотного регулирования асинхронных двигателей в промышленности. Устройство применяется в приводах конвейеров, насосов, вентиляторов, компрессоров и других механизмов, требующих высокой перегрузочной способности и точного управления скоростью.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,495×0,356×0,300 м.

Вес: 17,4 кг.
