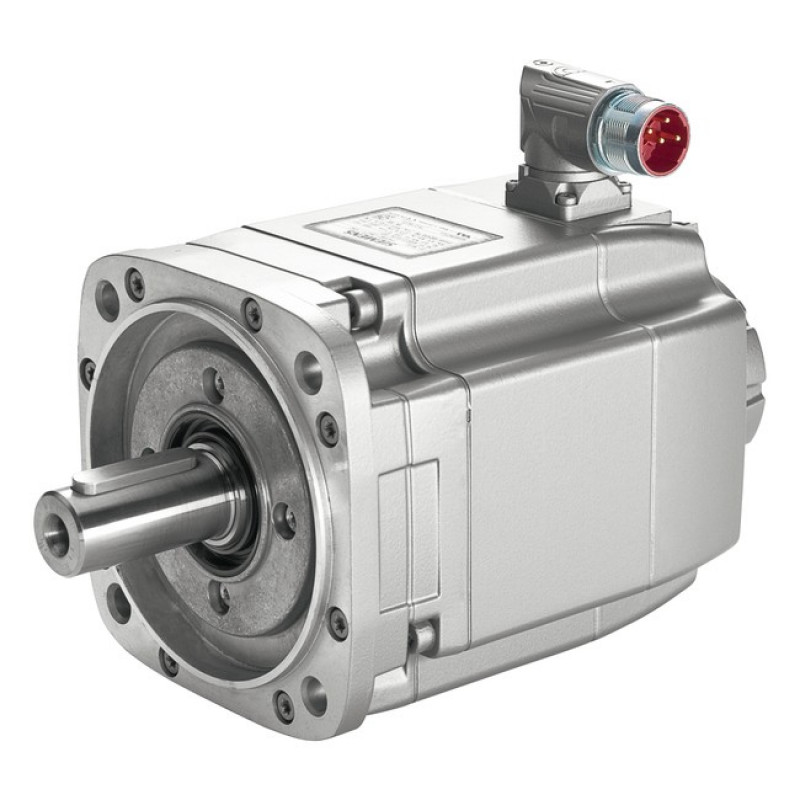

Синхронный двигатель Siemens 1FK7086-4CF71-1RA0 (2 кВт, 3000 об/мин, IP64, вал с шпонкой)

Синхронный двигатель Siemens 1FK7086-4CF71-1RA0

Тип устройства: это высокоточный серводвигатель, представляющий собой синхронную машину с возбуждением от постоянных магнитов. Устройство предназначено для работы в составе современных сервоприводов, обеспечивая точное позиционирование и управление скоростью в промышленных механизмах. Модель относится к серии Simotics S-1FK7 и отличается высокой динамикой и компактными размерами.

Производитель: Siemens

Модель: 1FK7086-4CF71-1RA0

Основные характеристики

Номинальная мощность: двигатель развивает номинальную мощность 2 кВт, что позволяет использовать его в приводах средней мощности для выполнения широкого круга задач.

Номинальная скорость: частота вращения вала при номинальной нагрузке составляет 3000 об/мин, обеспечивая высокую производительность оборудования.

Момент: значение пускового момента M0 достигает 28 Нм (при перегреве 100 К), что гарантирует уверенный старт механизма под нагрузкой.

Промежуточное напряжение: рассчитан на работу в цепях промежуточного контура постоянного тока с напряжением 600 В, что соответствует современным промышленным стандартам.

Конструктивные особенности

Датчик обратной связи: оснащен поворотным абсолютным датчиком с разрешением 20 бит + 12 бит многооборотный, работающим по интерфейсу DRIVE-CLiQ (энкодер AM20DQI), что обеспечивает высокоточное определение положения ротора.

Тип вала: вал двигателя изготовлен с призматической шпонкой и допуском N, что обеспечивает надежное соединение с исполнительным механизмом и передачу крутящего момента без проскальзывания.

Система охлаждения: используется самоохлаждение (конвекционное), что исключает необходимость в подключении внешнего вентилятора и упрощает конструкцию привода.

Конструктивное исполнение: двигатель выполнен в исполнении IMB5 (IM V1, IM V3) с фланцем типа 1, что позволяет монтировать его в различных пространственных положениях, включая вертикальное.

Степень защиты: корпус имеет степень защиты IP64, что обеспечивает полную защиту от проникновения пыли и защиту от водяных брызг, позволяя эксплуатировать устройство в условиях повышенной влажности и загрязненности.

Область применения

Данный синхронный двигатель широко применяется в станкостроении, упаковочном оборудовании, робототехнике и системах автоматизации технологических процессов. Благодаря высокой точности позиционирования и динамическим характеристикам, он подходит для привода осей металлорежущих станков с ЧПУ, а также для механизмов подачи и позиционирования. Отсутствие удерживающего тормоза предполагает использование в системах, где фиксация вала в обесточенном состоянии не требуется или реализована другими средствами.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 23 кг.
