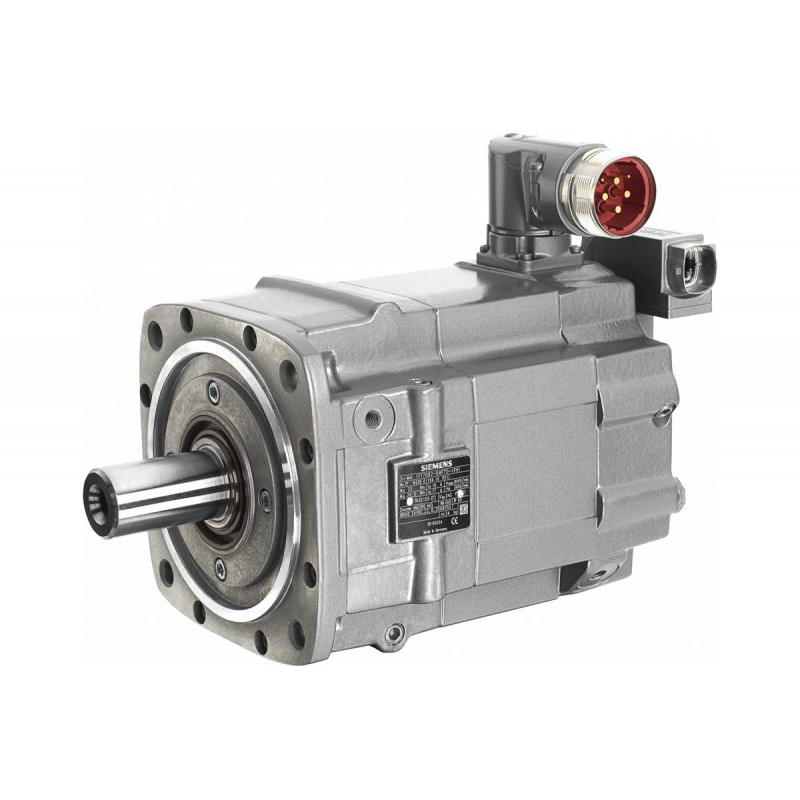

Синхронный двигатель Siemens 1FT7086-5WC71-1DH4 (50 Hm, 2000 об/мин, водяное охлаждение, IP65)

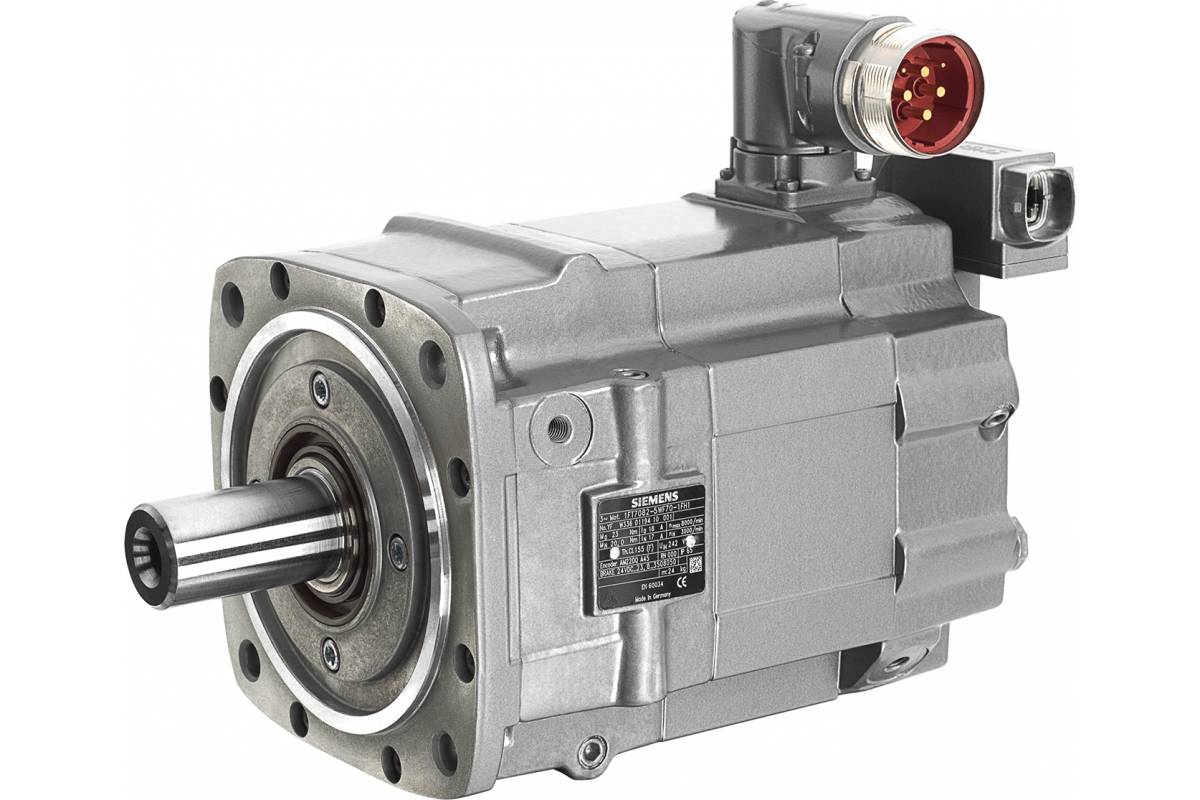

Синхронный двигатель Siemens 1FT7086-5WC71-1DH4

Тип устройства: высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для точного позиционирования и управления скоростью в промышленных приводах. Данная модель относится к серии 1FT7, которая характеризуется высокой динамикой и компактными размерами.

Производитель: Siemens

Модель: 1FT7086-5WC71-1DH4

Основные характеристики

Номинальный момент: двигатель развивает номинальный момент 50 Нм при перегреве обмотки 100 К, что обеспечивает высокую перегрузочную способность и стабильность работы.

Номинальная скорость: вал двигателя вращается с номинальной скоростью 2000 об/мин, что подходит для большинства задач высокоточного оборудования.

Тип охлаждения: используется система водяного охлаждения, которая позволяет эффективно отводить тепло и поддерживать работоспособность при интенсивных нагрузках.

Тип датчика: установлен инкрементальный энкодер с разрешением 2048 импульсов на оборот и интерфейсом Drive-CLiQ для высокоскоростной передачи данных о положении ротора.

Конструктивные особенности

Конструктивное исполнение: двигатель имеет исполнение IMB5 (фланец с лапами), которое также совместимо с вариантами монтажа IM V1 и IM V3, что обеспечивает гибкость при интеграции в оборудование.

Тип вала и тормоз: вал выполнен гладким, без шпоночного паза, что снижает дисбаланс. Двигатель оснащен удерживающим тормозом для фиксации ротора в обесточенном состоянии.

Подключение: силовой разъем и разъем энкодера имеют поворотную конструкцию на 270 градусов, что упрощает прокладку кабеля и подключение в ограниченном пространстве.

Защита и вибрация: степень защиты корпуса IP65 обеспечивает полную пылезащиту и устойчивость к водяным струям. Класс вибростойкости A+R гарантирует надежную работу в условиях механических колебаний.

Область применения

Синхронный двигатель предназначен для использования в высокоточных станках с ЧПУ, роботизированных комплексах и упаковочных линиях. Благодаря высокой динамике и наличию тормоза, он оптимален для вертикальных осей и механизмов, требующих удержания нагрузки. Водяное охлаждение позволяет применять его в компактных шкафах и закрытых агрегатах без риска перегрева.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 37,303 кг.
