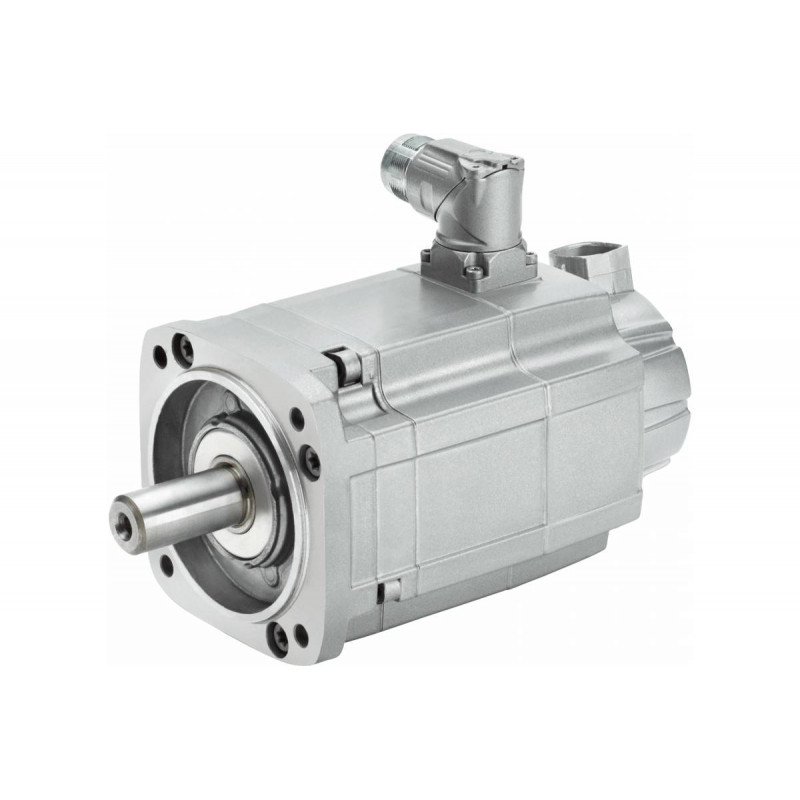

Синхронный двигатель Siemens 1FT7102-5AF70-1CH1 (30 Hm, 3000 об/мин, самоохлаждение, IP65)

Синхронный двигатель Siemens 1FT7102-5AF70-1CH1

Тип устройства: это высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для точного управления положением, скоростью и моментом в промышленных приводах. Устройство относится к серии Siemens 1FT7 и обеспечивает высокую динамику и перегрузочную способность для сложных задач автоматизации.

Производитель: Siemens

Модель: 1FT7102-5AF70-1CH1

Основные характеристики

Номинальный момент: двигатель развивает момент 30 Нм при перегреве обмотки 100 К, что обеспечивает уверенную работу в режимах с высокими нагрузками.

Номинальная скорость: максимальная частота вращения вала составляет 3000 об/мин, что подходит для высокоскоростных операций позиционирования.

Тип охлаждения: используется самоохлаждение, при котором отвод тепла происходит за счет естественной конвекции и вращения ротора, что упрощает конструкцию и снижает требования к внешним системам.

Степень защиты: корпус выполнен по стандарту IP 65, что гарантирует полную защиту от пыли и защиту от водяных струй, позволяя эксплуатировать двигатель в загрязненных и влажных условиях.

Конструктивные особенности

Встроенный тормоз: двигатель оснащен удерживающим тормозом, который фиксирует вал в обесточенном состоянии, предотвращая самопроизвольное перемещение нагрузки при отключении питания.

Датчик обратной связи: используется многооборотный абсолютный энкодер AM24DQi с разрешением 24 бит + 12 бит, обеспечивающий высокоточное определение позиции даже после потери питания.

Интерфейс связи: для передачи данных энкодера применяется цифровой интерфейс DRIVE-CLiQ, который обеспечивает помехозащищенную и быструю связь с системой управления Sinamics.

Конструкция вала: вал выполнен гладким с допуском радиального биения класса N, что снижает вибрации и обеспечивает точное центрирование при установке на механизм.

Область применения

Данный двигатель применяется в станкостроении для приводов подач и главного движения, в упаковочных и текстильных машинах, а также в робототехнических комплексах. Благодаря высокой точности позиционирования и наличию тормоза, он подходит для вертикальных осей и механизмов, требующих удержания нагрузки.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 30,703 кг.
