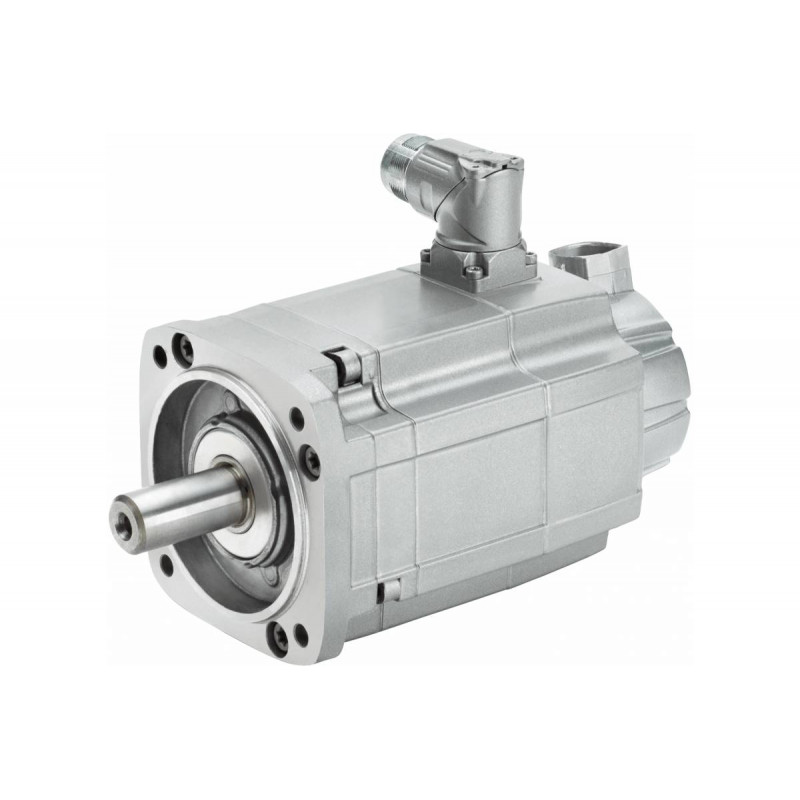

Синхронный двигатель Siemens 1FT7105-5AF71-1BA0 (1FT7 50 Hm, 3000 об/мин, IP64, фланец 1)

Синхронный двигатель Siemens 1FT7105-5AF71-1BA0

Тип устройства: высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для работы в составе современных электроприводов. Данная модель относится к серии 1FT7, которая представляет собой прецизионные двигатели для высокодинамичных систем позиционирования и обработки.

Производитель: Siemens

Модель: 1FT7105-5AF71-1BA0

Основные характеристики

Номинальный крутящий момент: двигатель развивает номинальный момент 50 Нм при перегреве обмотки 100 К, что обеспечивает уверенную работу в режиме высокой нагрузки.

Номинальная частота вращения: максимальная скорость вращения вала составляет 3000 об/мин, что позволяет использовать его в высокоскоростных процессах обработки и перемещения.

Система обратной связи: встроенный однооборотный абсолютный энкодер с разрешением 24 бита и интерфейсом DRIVE-CLiQ (тип AS24DQI) обеспечивает точное определение положения вала без необходимости реферирования.

Тип охлаждения: реализовано самоохлаждение (IC410) за счет собственного вентилятора на валу, что исключает необходимость подключения внешнего источника сжатого воздуха или жидкости.

Конструктивные особенности

Монтажное исполнение: двигатель выполнен в конструктивном исполнении IMB5 (фланец с отверстиями), которое также допускает установку в положениях IM V1 и IM V3 (вал вверх или вниз).

Фланцевое соединение: используется фланец типа 1, который полностью совместим с предыдущей серией двигателей 1FT6, что упрощает модернизацию существующего оборудования без переделки посадочных мест.

Подключение: силовой штекер имеет возможность поворота на 270 градусов, что обеспечивает гибкость при прокладке кабелей в ограниченном пространстве шкафа управления или станка.

Вал и защита: вал оснащен призматической шпонкой для надежной передачи крутящего момента. Двигатель имеет класс вибростойкости A и степень защиты IP64, что гарантирует устойчивость к пыли и водяным брызгам.

Область применения

Данный синхронный двигатель применяется в высокоточных станках с ЧПУ, обрабатывающих центрах, упаковочных и текстильных машинах, а также в робототехнических комплексах. Благодаря высокой динамике и точности позиционирования, он оптимален для приводов подачи, главного движения и вспомогательных осей.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 44,304 кг.
