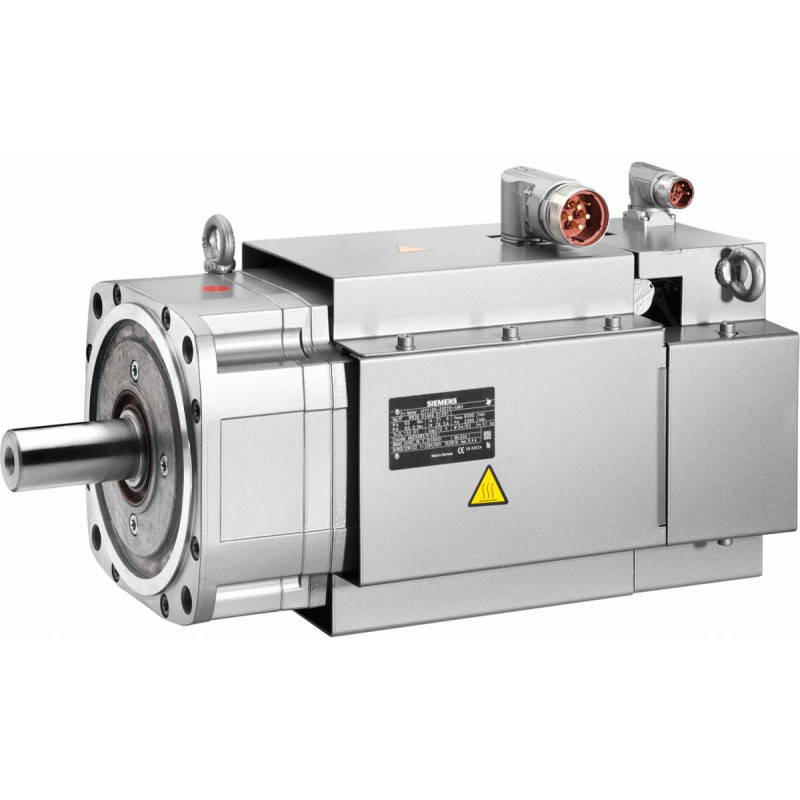

Синхронный двигатель Siemens 1FT7105-5SF71-1CH0 (1FT7 65 Hm, 3000 об/мин, внешняя вентиляция, с тормозом, IP64)

Синхронный двигатель Siemens 1FT7105-5SF71-1CH0

Тип устройства: высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для точного позиционирования и регулирования скорости в промышленных приводах. Данный двигатель серии 1FT7 отличается высокой динамикой и перегрузочной способностью, что позволяет использовать его в сложных сервосистемах. Модель оснащена удерживающим тормозом и датчиком абсолютных значений для работы без потери позиции.

Производитель: Siemens

Модель: 1FT7105-5SF71-1CH0

Основные характеристики

Номинальный крутящий момент: двигатель развивает номинальный крутящий момент 65 Нм при перегреве обмотки 100 К, что обеспечивает уверенную работу в режиме высокой нагрузки.

Номинальная скорость вращения: максимальная частота вращения вала составляет 3000 об/мин, что позволяет использовать привод в высокоскоростных процессах механической обработки.

Тип вентиляции: охлаждение осуществляется от постороннего источника (принудительная вентиляция), что гарантирует стабильный отвод тепла независимо от скорости вращения ротора.

Класс защиты: корпус двигателя имеет степень защиты IP64, что обеспечивает полную защиту от проникновения пыли и защиту от водяных брызг.

Конструктивные особенности

Конструктивное исполнение: двигатель выполнен в монтажном исполнении IMB5 (фланец с лапами), что также допускает установку в положениях IM V1 и IM V3 для гибкости компоновки привода.

Тип вала и датчик: установлен гладкий вал с допуском радиального биения N, а в качестве датчика обратной связи применяется абсолютный многооборотный энкодер AM24DQI с разрешением 24 бит + 12 бит и интерфейсом DRIVE-CLiQ.

Силовой разъем: силовой штекер имеет поперечное направление отвода кабеля вправо, что упрощает прокладку кабельных трасс в шкафах управления и на станках.

Фланец и тормоз: используется фланец типа 1 (совместимый с серией 1FT6), а также встроенный удерживающий тормоз, предотвращающий самопроизвольное перемещение вала при отключении питания.

Область применения

Данный синхронный двигатель применяется в высокоточных станках с ЧПУ, обрабатывающих центрах, роботизированных комплексах и упаковочном оборудовании. Благодаря высокому моменту и точному энкодеру он подходит для задач фрезерования, токарной обработки и лазерной резки. Двигатель также эффективен в системах автоматизации, где требуется динамическое позиционирование с высокой повторяемостью.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 54,603 кг.
