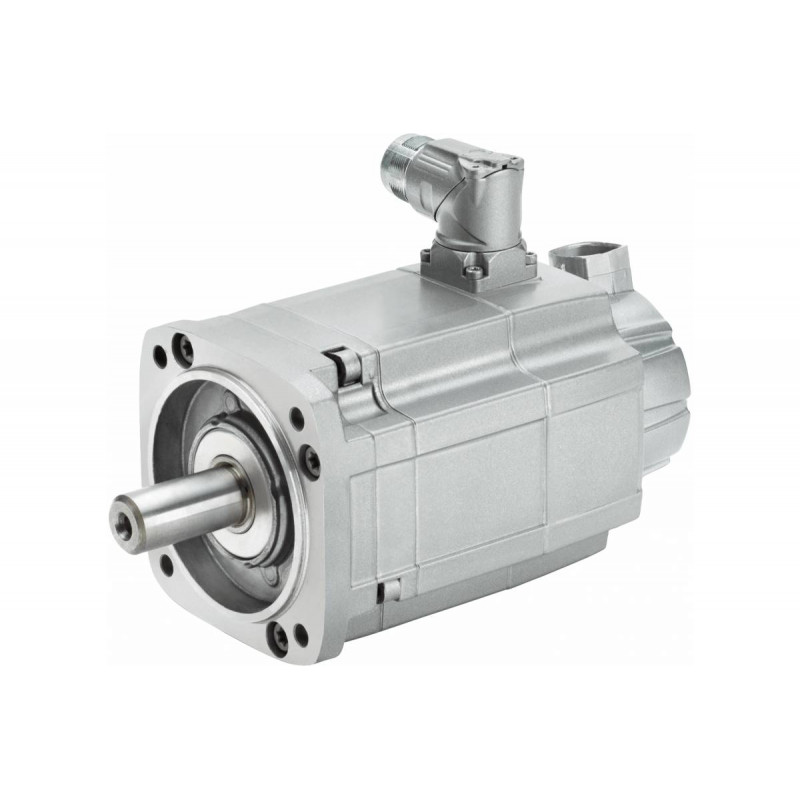

Синхронный двигатель Siemens 1FT7108-5AF71-1FG1 (1FT7 70 Hm, 3000 об/мин, IP65)

Синхронный двигатель Siemens 1FT7108-5AF71-1FG1

Тип устройства: высокомоментный синхронный серводвигатель с возбуждением от постоянных магнитов, предназначенный для точного позиционирования и работы в высокодинамичных приводах. Данная модель относится к серии Siemens 1FT7 и обеспечивает стабильный крутящий момент на низких оборотах без использования редуктора.

Производитель: Siemens

Модель: 1FT7108-5AF71-1FG1

Основные характеристики

Номинальный крутящий момент: двигатель развивает момент 70 Нм при перегреве обмотки 100 К, что позволяет эффективно работать в режимах частых пусков и реверсов.

Максимальная частота вращения: вал способен вращаться со скоростью до 3000 об/мин, обеспечивая высокую производительность оборудования.

Тип охлаждения: используется самоохлаждение (IC410), при котором отвод тепла осуществляется за счет собственного вентилятора на валу, что исключает необходимость подключения внешнего обдува.

Датчик обратной связи: установлен абсолютный многооборотный энкодер с разрешением 22 бита и интерфейсом DRIVE-CLiQ (модель AM-22-DQ), обеспечивающий высокоточное определение положения ротора и скорости.

Конструктивные особенности

Конструктивное исполнение: двигатель выполнен по стандарту IMB 5 (фланцевое крепление), при этом допускается монтаж в положениях IM V1 и IM V3, что расширяет варианты компоновки механизма.

Фланец и совместимость: используется фланец типа 1, который полностью совместим с предыдущей серией 1FT6, позволяя производить замену без переделки посадочных мест.

Подключение: силовой разъем имеет поворотную конструкцию на 270 градусов, что упрощает прокладку кабелей в ограниченном пространстве шкафа или станка.

Вал и защита: вал гладкий, без шпоночного паза, с допуском радиального биения N. Корпус имеет степень защиты IP65, что гарантирует полную пылезащиту и устойчивость к водяным струям.

Область применения

Синхронный двигатель применяется в станкостроении для приводов подач и главного движения, в упаковочных и текстильных машинах, а также в робототехнике. Благодаря высокой точности датчика и вибростойкости класса A он подходит для прецизионного оборудования, работающего с циклическими нагрузками.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 59,104 кг.
