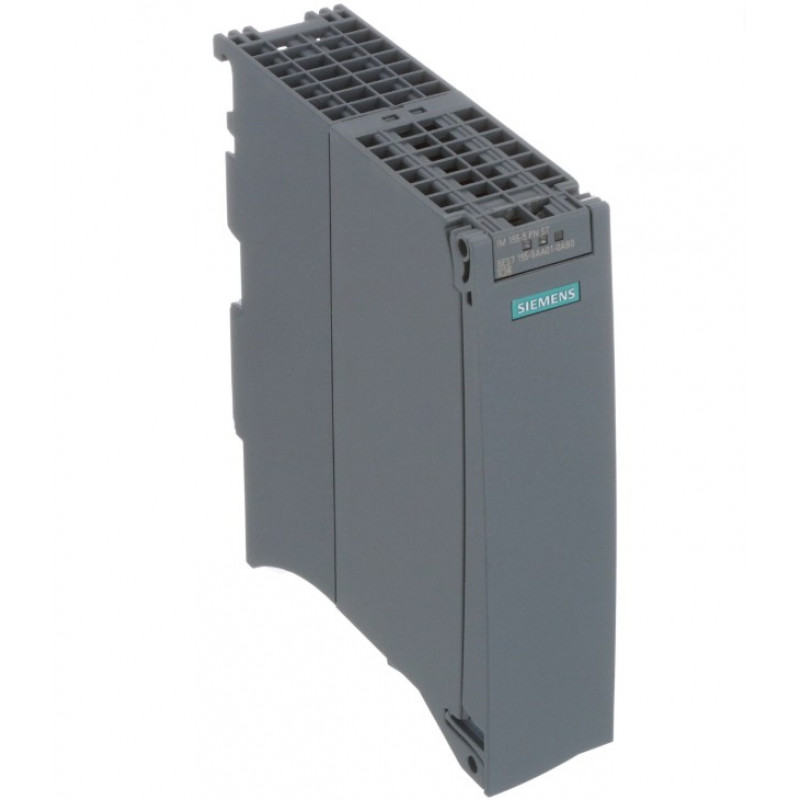

Система распределенного ввода-вывода Siemens simatic ET 200MP (6ES7155-5AA01-0AB0)

Система распределенного ввода-вывода Siemens simatic ET 200MP (6ES7155-5AA01-0AB0)

Тип устройства: интерфейсный модуль IM 155-5 PN ST для распределенной системы ввода-вывода SIMATIC ET 200MP. Устройство предназначено для подключения электронных модулей ввода-вывода к промышленной сети PROFINET и обеспечивает высокоскоростной обмен данными между центральным контроллером и периферийным оборудованием.

Производитель: Siemens

Модель: 6ES7155-5AA01-0AB0

Основные характеристики

Сетевой интерфейс: модуль поддерживает протокол PROFINET IO и выполняет функции устройства ввода-вывода (IO-Device) с возможностью работы в режиме Shared Device для совместного использования несколькими контроллерами.

Масштабируемость системы: без дополнительного системного блока питания (PS) возможно подключение до 12 электронных модулей, а с использованием дополнительных блоков PS конфигурация расширяется до 30 модулей.

Быстродействие и синхронизация: поддерживается изохронный режим работы и высокоскоростной обмен данными с тактом шины IRT (Isochronous Real-Time) с минимальным временем цикла 0.25 мс, что критично для точного управления приводами и сервосистемами.

Сервисные функции: реализована поддержка протокола резервирования кольцевой топологии MRP (Media Redundancy Protocol), а также функции быстрого запуска системы, обновления прошивки через сеть и идентификации модулей по стандарту I&M0...3.

Конструктивные особенности

Компактный дизайн: интерфейсный модуль выполнен в форм-факторе S7-1500 и устанавливается на стандартную профильную шину, что обеспечивает простой монтаж и эффективное использование пространства в шкафу управления.

Горячая замена модулей: архитектура ET 200MP поддерживает замену электронных модулей без отключения питания системы (Hot Swap), что минимизирует время простоя производственной линии при обслуживании.

Интегрированная диагностика: модуль оснащен светодиодной индикацией состояния питания, работы интерфейса и ошибок, а также передает детализированные диагностические сообщения по сети PROFINET.

Защита от перенапряжений: конструкция предусматривает гальваническую развязку между интерфейсом PROFINET и внутренней логикой, обеспечивая надежную работу в условиях промышленных помех.

Область применения

Система распределенного ввода-вывода SIMATIC ET 200MP применяется в машиностроении, автоматизации производственных линий и сборочных конвейеров. Благодаря высокой скорости обмена данными и поддержке изохронного режима, модуль оптимален для задач управления сервоприводами, пневматикой и другими исполнительными механизмами в реальном времени. Также устройство востребовано на объектах с распределенной архитектурой управления, где необходимо размещать точки ввода-вывода в непосредственной близости от датчиков и исполнительных устройств.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
