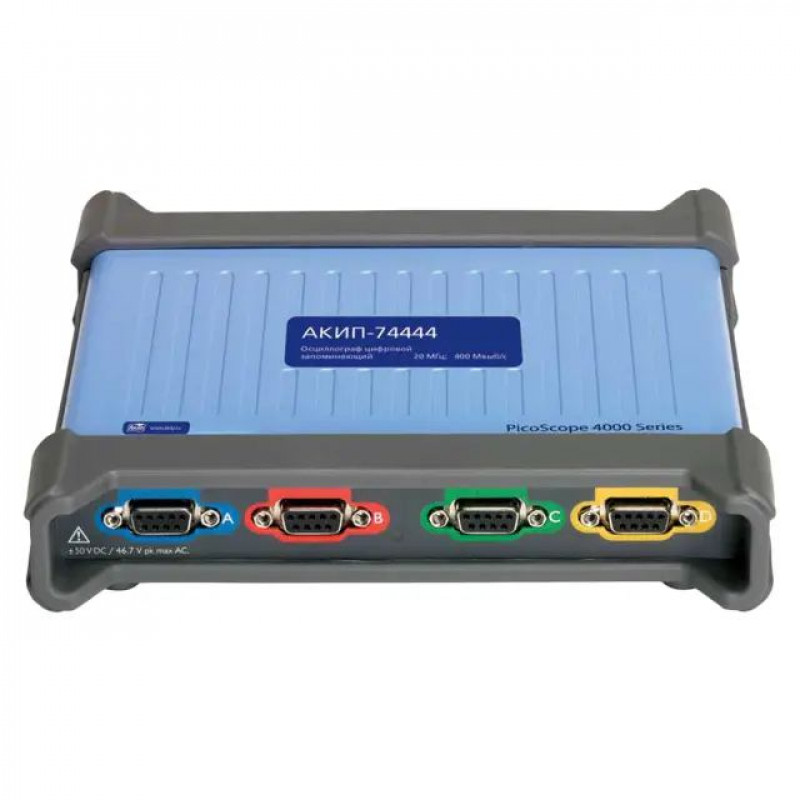

USB-осциллограф АКИП-74444

USB-осциллограф АКИП-74444

Тип устройства: USB-осциллограф представляет собой компактный измерительный прибор, который подключается к персональному компьютеру для выполнения функций цифрового запоминающего осциллографа. Данная модель совмещает в себе три ключевых инструмента: осциллограф для визуализации сигналов, анализатор спектра для частотного анализа и анализатор последовательных данных для декодирования цифровых протоколов.

Производитель: АКИП

Модель: 00-0007161

Основные характеристики

Количество каналов и изоляция: прибор имеет 4 изолированных друг от друга канала, что позволяет проводить безопасные измерения в 1- и 3-фазных электрических сетях с использованием пробника до 1000 В категории III.

Полоса пропускания и дискретизация: полоса пропускания составляет 20 МГц, а максимальная частота дискретизации достигает 400 МГц, что обеспечивает точный захват и отображение сигналов.

Разрешение АЦП: осциллограф оснащен переключаемым аналого-цифровым преобразователем с разрешением 12 бит или 14 бит, что позволяет выбирать между скоростью и повышенной точностью измерений.

Объем памяти и функции: максимальный объем памяти составляет 256 МБ, поддерживается сегментированная запись до 10 000 осциллограмм во внутренний буфер, а также цифровая растяжка с увеличением до 50 000 раз для детального анализа участков сигнала.

Конструктивные особенности

Изолированные входы: конструкция предусматривает гальваническую развязку по каждому из четырех каналов, что исключает риск короткого замыкания и повреждения прибора при работе с высокими напряжениями в многоканальных системах.

Режим потоковой регистрации: реализован режим цифровой регистрации на ПК (streaming mode) с дискретизацией до 10 МГц и объемом управляемой памяти 100 МБ, а при использовании SDK частота дискретизации может быть увеличена до 50 МГц.

Декодирование сигналов: встроенный анализатор последовательных данных поддерживает декодирование множества протоколов, включая 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I²C, LIN, PS/2, SPI, SENT и UART/RS-232.

Программное обеспечение: управление прибором осуществляется через USB 2.0 или USB 3.0, а программное обеспечение совместимо с операционными системами Windows (XP, Vista, 7, 8, 10), Mac OS X и Linux (32 и 64 бит).

Область применения

USB-осциллограф АКИП-74444 предназначен для использования в сервисных центрах, лабораториях и на производстве для отладки и ремонта электронного оборудования. Он незаменим при анализе сигналов в силовой электронике, системах автоматизации и телекоммуникациях благодаря возможности безопасных измерений в высоковольтных цепях. Прибор также подходит для образовательных учреждений и для задач, требующих длительной регистрации данных на компьютере.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,92 кг.

Комплектация

• Осциллограф АКИП-74444.
• Руководство по началу работы.
• Адаптер сетевой.
• Кабель USB.
