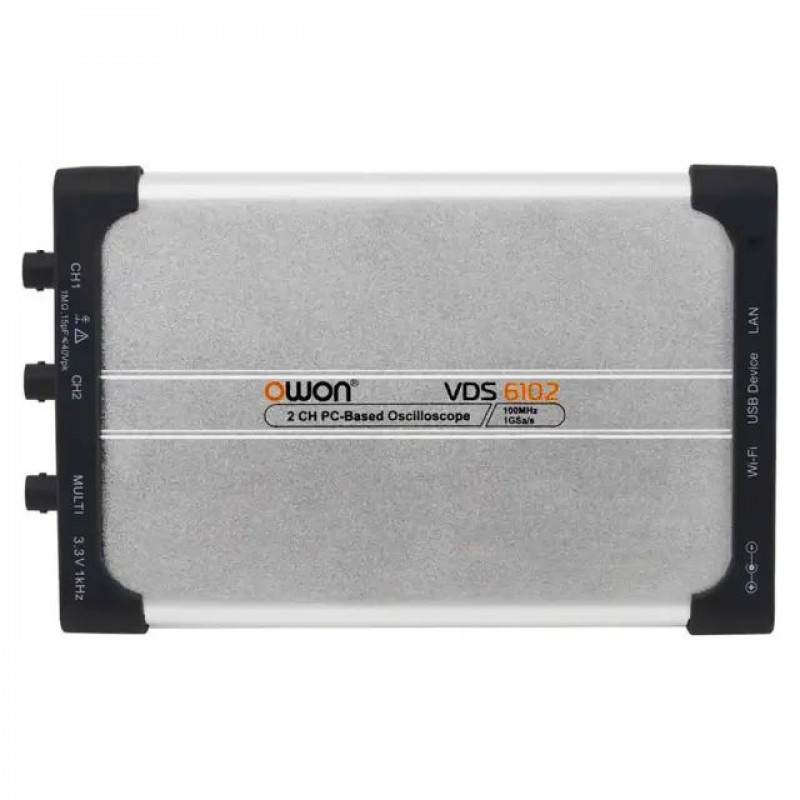

USB осциллограф OWON VDS6102

USB осциллограф OWON VDS6102

Тип устройства: USB осциллограф — это компактный измерительный прибор, предназначенный для визуализации, измерения и анализа электрических сигналов. Данная модель подключается к компьютеру через интерфейс USB, что позволяет использовать его в качестве портативной лаборатории для диагностики и отладки электронных устройств.

Производитель: OWON

Модель: VDS6102

Основные характеристики

Полоса пропускания и частота дискретизации: осциллограф имеет полосу пропускания 100 МГц и частоту дискретизации 1 ГВыб/с в одноканальном режиме, что позволяет точно регистрировать быстрые переходные процессы и высокочастотные сигналы.

Количество каналов: прибор оснащен двумя измерительными каналами и одним внешним триггерным входом, что дает возможность одновременно наблюдать и сравнивать два электрических сигнала.

Глубина записи: глубина памяти составляет 10 М точек, благодаря чему можно захватывать и детально анализировать длительные последовательности сигналов с высоким разрешением.

Входные параметры: устройство поддерживает различные виды входной развязки (DC, AC, GND) и имеет входной импеданс 1 МОм, что обеспечивает совместимость с большинством стандартных пробников.

Конструктивные особенности

Встроенный генератор сигналов: модель оснащена одноканальным произвольным генератором сигналов с максимальной частотой 5 МГц, что позволяет формировать синусоидальные, прямоугольные, треугольные и импульсные сигналы для тестирования цепей.

Многообразие интерфейсов: прибор поддерживает подключение по USB Type-C и LAN, а также опционально через Wi-Fi, что обеспечивает гибкость при интеграции в измерительные системы и удаленном управлении.

Программная поддержка: устройство совместимо с операционными системами Windows, Linux, Android и Apple, что позволяет использовать его с широким спектром компьютеров и мобильных устройств.

Компактный и прочный корпус: тонкий корпус толщиной всего 18 мм и вес 0,3 кг делают осциллограф удобным для полевых работ и мобильного использования без потери функциональности.

Область применения

USB осциллограф OWON VDS6102 применяется для диагностики и ремонта радиоэлектронной аппаратуры, разработки и отладки встраиваемых систем, а также в учебных лабораториях. Он подходит для анализа аналоговых и цифровых схем, измерения временных и амплитудных параметров сигналов. Благодаря наличию генератора и возможности удаленного управления, прибор эффективен в автоматизированных тестовых стендах и для мониторинга параметров в полевых условиях.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 190×120×18 мм.

Вес: 0,3 кг.

Комплектация

• USB осциллограф OWON VDS6102.
• Щупы для осциллографа - 2 шт.
• Кабель BNC Q9.
• Кабель питания.
• Адаптер питания.
• USB кабель.
• Диск с программным обеспечением.
• Инструкция по эксплуатации.
