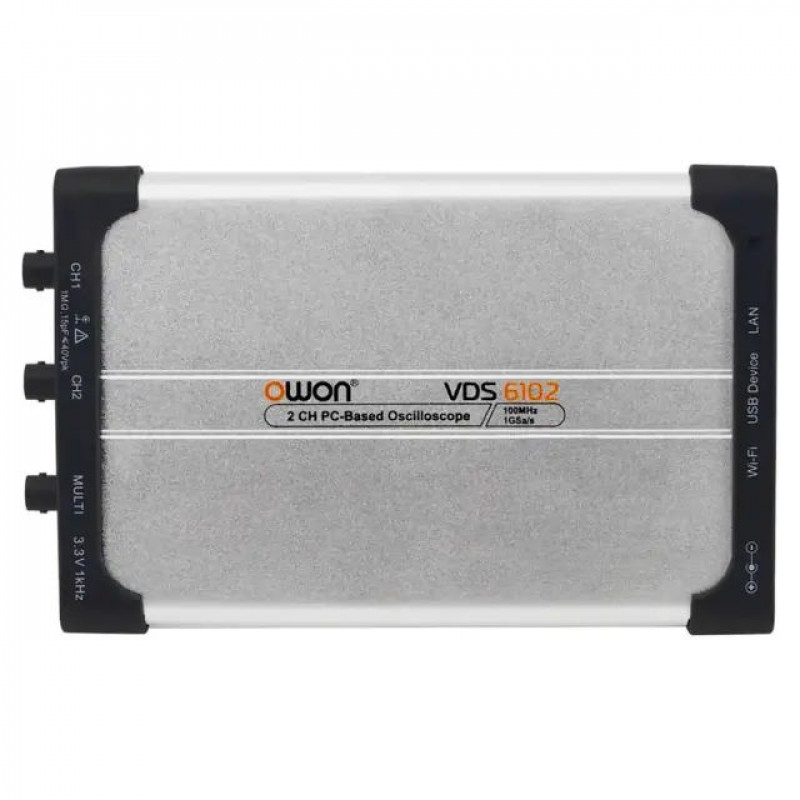

USB осциллограф OWON VDS6102A

USB осциллограф OWON VDS6102A

Тип устройства: портативный цифровой USB-осциллограф со встроенным генератором сигналов, предназначенный для высокоточного анализа и тестирования электронных схем. Прибор сочетает в себе функции двухканального измерительного инструмента и генератора сигналов, что делает его универсальным решением для лабораторных и полевых работ.

Производитель: OWON

Модель: 243706

Основные характеристики

Полоса пропускания: 100 МГц в 8-битном режиме, что позволяет эффективно работать с высокочастотными сигналами в широком диапазоне задач.

Частота дискретизации: до 1 ГВыб/с в одноканальном режиме (8 бит) обеспечивает захват быстрых процессов и детальное восстановление формы сигнала.

Вертикальное разрешение: переключаемое от 8 до 14 бит, что дает возможность выбирать между высокой скоростью сбора данных и повышенной точностью измерений.

Глубина записи: 10 миллионов точек на канал позволяет анализировать длительные временные интервалы с сохранением высокого разрешения.

Конструктивные особенности

Компактный и легкий корпус: толщина всего 18 мм и вес 0,3 кг делают осциллограф удобным для транспортировки и работы в ограниченном пространстве, например, в серверных стойках или полевых условиях.

Встроенный двухканальный генератор сигналов: позволяет формировать синусоидальные, прямоугольные, треугольные и импульсные сигналы частотой до 5 МГц, что необходимо для тестирования и отладки устройств без использования дополнительного оборудования.

Гибкие интерфейсы подключения: оснащен портами USB Type C и LAN, а также поддерживает опциональный Wi-Fi модуль для беспроводной передачи данных, что упрощает интеграцию в измерительные стенды.

Поддержка многоплатформенного ПО: совместим с операционными системами Windows, Linux, Android и Apple, что позволяет управлять прибором с ПК, планшета или смартфона.

Область применения

Осциллограф OWON VDS6102A незаменим при разработке и отладке электронных устройств, где требуется точный анализ аналоговых и цифровых сигналов. Он широко используется в учебных заведениях для демонстрации принципов работы электроники, а также в сервисных центрах для диагностики и ремонта оборудования. Прибор также эффективен для измерения радиочастотных сигналов и контроля параметров в системах связи и телекоммуникаций.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 190×120×18 мм.

Вес: 0,3 кг.

Комплектация

• USB осциллограф OWON VDS6102.
• Щупы для осциллографа - 2 шт.
• Кабель BNC Q9.
• Кабель питания.
• Адаптер питания.
• USB кабель.
• Диск с программным обеспечением.
• Инструкция по эксплуатации.
