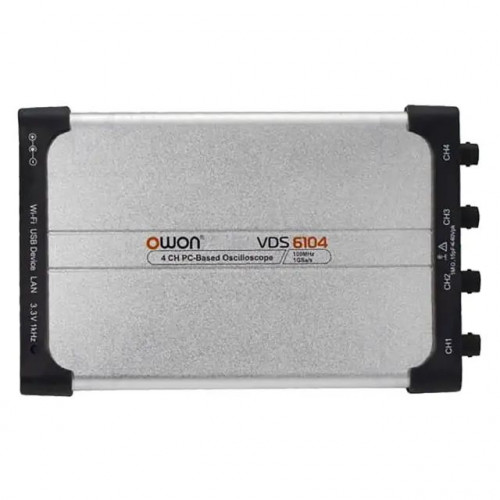

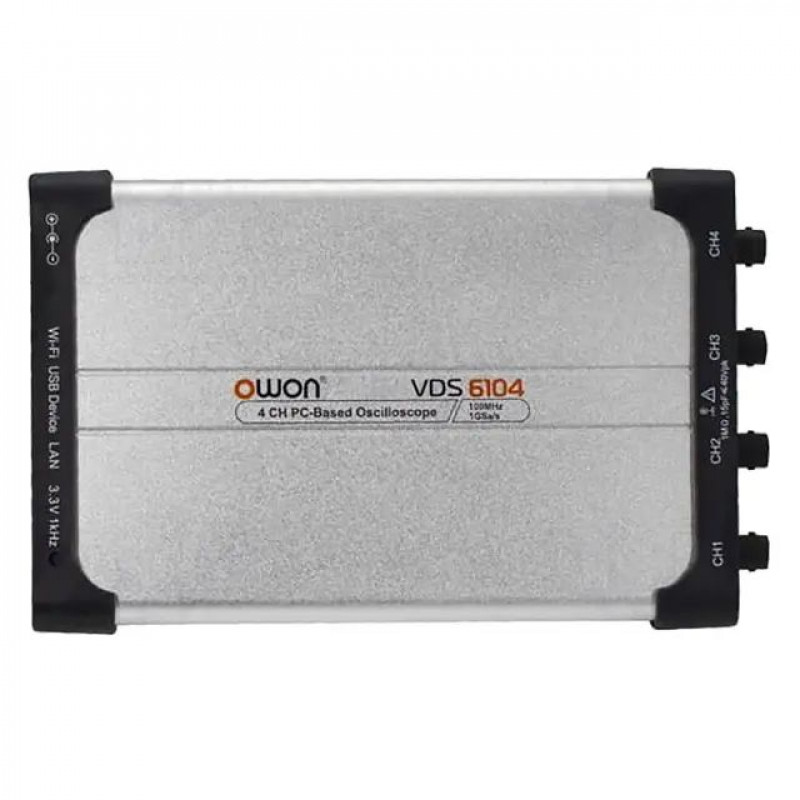

USB осциллограф OWON VDS6104

USB осциллограф OWON VDS6104

Тип устройства: цифровой запоминающий USB-осциллограф, предназначенный для высокоточного сбора, визуализации и анализа электрических сигналов. Прибор подключается к персональному компьютеру или ноутбуку, превращая его в мощную измерительную лабораторию. Устройство выполнено в компактном форм-факторе, что позволяет использовать его как в стационарных условиях, так и в полевых выездных работах.

Производитель: OWON

Модель: VDS6104

Основные характеристики

Четыре измерительных канала: осциллограф оснащен четырьмя независимыми каналами, что позволяет одновременно анализировать до четырех различных сигналов, сравнивая их форму, амплитуду и временные задержки.

Полоса пропускания 100 МГц: широкая полоса пропускания обеспечивает уверенную работу с высокочастотными сигналами в диапазоне до 100 мегагерц, что необходимо для диагностики современной цифровой и аналоговой техники.

Высокая частота дискретизации: в одноканальном режиме частота дискретизации достигает 1 ГГц/с, что позволяет с высокой детализацией захватывать даже очень короткие и быстрые импульсы. В четырехканальном режиме частота составляет 250 МГц/с на канал.

Глубокий буфер памяти: объем памяти составляет 10 миллионов точек на канал, что дает возможность записывать длительные процессы с сохранением высокого разрешения, не теряя деталей сигнала при увеличении временной развертки.

Конструктивные особенности

Сверхтонкий и легкий корпус: толщина прибора составляет всего 18 мм, а вес не превышает 450 граммов. Такая конструкция позволяет легко размещать осциллограф в сумке с ноутбуком или в небольшом инструментальном кейсе.

Универсальное питание через USB: прибор питается напряжением от 5 до 15 В через порт USB Type-C, что исключает необходимость в отдельном громоздком блоке питания. Для работы достаточно подключить осциллограф к компьютеру или внешнему повербанку.

Расширенный интерфейс подключения: помимо основного порта USB, устройство оснащено сетевым портом LAN и опциональным модулем Wi-Fi. Это позволяет организовывать удаленный сбор данных и управлять измерениями по сети.

Встроенная система синхронизации: прибор поддерживает несколько режимов запуска развертки (триггера), включая фронт, импульс, видео и наклон. Это обеспечивает стабильный захват сигнала при работе со сложными и непериодическими процессами.

Область применения

Осциллограф OWON VDS6104 широко используется в сервисных центрах и лабораториях для ремонта и настройки импульсных блоков питания, материнских плат, аудиоусилителей и контроллеров. Он отлично подходит для образовательных целей, позволяя студентам изучать формы сигналов в рамках учебных курсов по электротехнике и электронике. Благодаря поддержке ОС Windows, Linux, Android и Apple, прибор может быть интегрирован в любую рабочую среду, включая мобильные измерительные комплексы на базе планшетов.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 190×120×18 мм.

Вес: 0,45 кг.

Комплектация

• USB осциллограф OWON VDS6104.
• Щупы для осциллографа - 4 шт.
• Кабель питания.
• Адаптер питания (опционально).
• USB кабель.
• Диск с программным обеспечением.
• Инструкция по эксплуатации.
