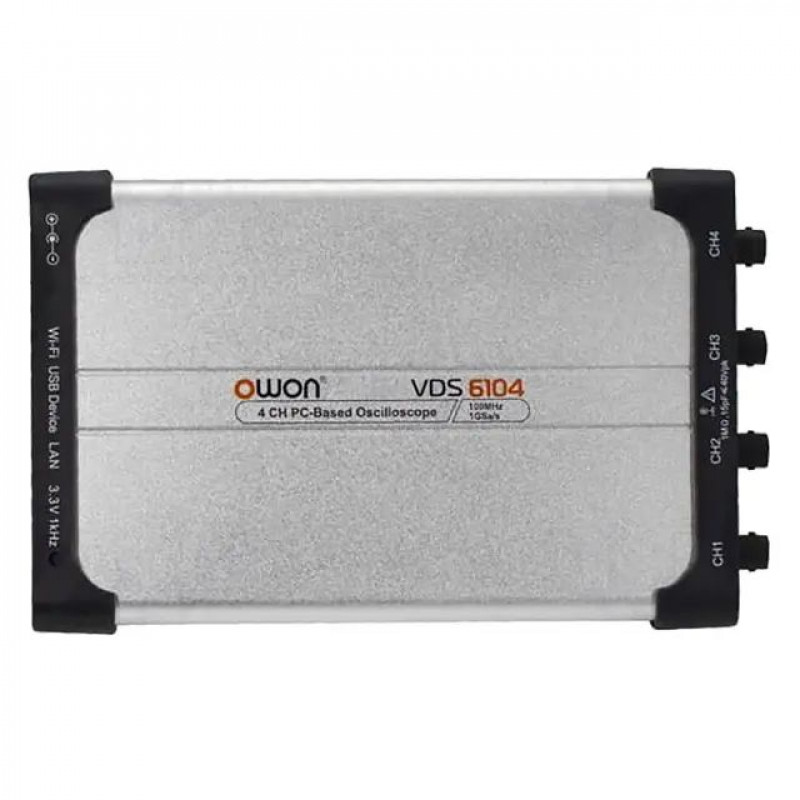

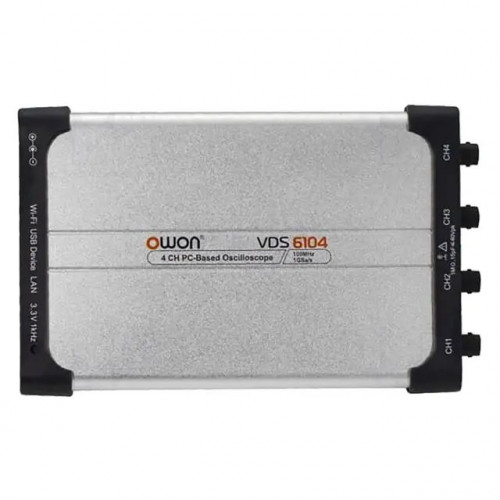

USB осциллограф OWON VDS6104A

USB осциллограф OWON VDS6104A

Тип устройства: USB осциллограф OWON VDS6104A представляет собой высокоточный четырехканальный цифровой запоминающий осциллограф, выполненный в компактном корпусе. Устройство предназначено для детального анализа и визуализации электрических сигналов с полосой пропускания до 100 МГц. Подключается к персональному компьютеру или ноутбуку через интерфейс USB, что позволяет использовать его как портативную измерительную лабораторию.

Производитель: OWON

Модель: VDS6104A

Основные характеристики

Четыре независимых канала: осциллограф оснащен четырьмя измерительными каналами, что позволяет одновременно наблюдать и сравнивать форму четырех различных сигналов, значительно ускоряя процесс диагностики сложных устройств.

Высокое вертикальное разрешение: прибор поддерживает работу в режимах 8, 12 и 14 бит, что обеспечивает высокую детализацию сигнала и позволяет различать малые изменения амплитуды, особенно в 14-битном режиме.

Большая глубина записи: объем памяти составляет 10 миллионов точек на канал, что позволяет захватывать длительные процессы с сохранением высокого временного разрешения для последующего детального анализа.

Широкий набор функций синхронизации: реализованы режимы запуска по фронту, длительности импульса, видеосигналу и наклону, что обеспечивает стабильный захват сигналов любой сложности.

Конструктивные особенности

Компактный и ультратонкий корпус: толщина устройства составляет всего 18 мм при весе 450 грамм, что делает его идеальным для мобильного использования и работы в полевых условиях.

Многообразие интерфейсов подключения: помимо основного порта USB Type-C для связи с ПК, прибор оснащен разъемом LAN и поддерживает опциональное подключение по Wi-Fi для организации беспроводного рабочего места.

Поддержка вторичной разработки: производитель предоставляет SDK для операционных систем Windows, Linux, Android и Apple, что позволяет интегрировать осциллограф в специализированные программные комплексы и автоматизированные системы сбора данных.

Низкое энергопотребление: максимальная потребляемая мощность устройства не превышает 10 Вт, что позволяет питать его напрямую от USB-порта ноутбука без использования внешнего блока питания.

Область применения

USB осциллограф OWON VDS6104A является универсальным инструментом для сервисных инженеров, разработчиков электроники и специалистов лабораторий. Он незаменим при проектировании и отладке аналоговых и цифровых схем, ремонте бытовой и промышленной электроники, а также в учебных целях для изучения основ электротехники. Возможность работы с четырьмя каналами делает его эффективным решением для анализа шин данных и синхронных процессов.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 190×120×18 мм.

Вес: 0,45 кг.

Комплектация

• USB осциллограф OWON VDS6104.
• Щупы для осциллографа - 4 шт.
• Кабель питания.
• Адаптер питания (опционально).
• USB кабель.
• Диск с программным обеспечением.
• Инструкция по эксплуатации.
