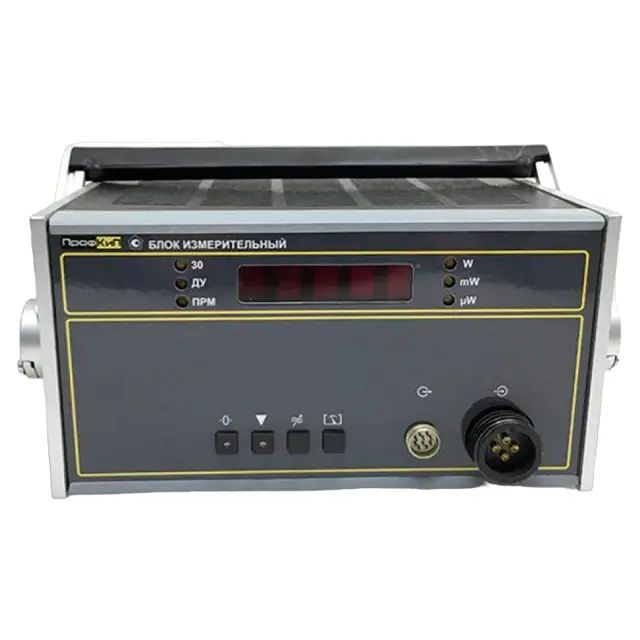

Ваттметр поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Ваттметр поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Тип устройства: ваттметр поглощаемой мощности, предназначенный для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в широком диапазоне частот. Прибор позволяет проводить точные измерения в составе как ручных, так и автоматизированных измерительных систем.

Производитель: ПрофКиП

Модель: м3-99 (полный комплект)

Основные характеристики

Диапазон частот: от 0.00 ГГц до 17.85 ГГц, что обеспечивается комплектом из пяти преобразователей приемных коаксиальных (ППК), каждый из которых имеет свой рабочий частотный поддиапазон.

Диапазон измерения мощности: от 1 мкВт до 100 Вт, что позволяет работать как со слабыми сигналами, так и с мощными источниками СВЧ-излучения.

Пределы допускаемой основной относительной погрешности: составляют от ±[4 + 0.1 (Рк/Рх - 1)]% до ±[6 + 0.1 (Рк/Рх - 1)]% в зависимости от используемого преобразователя и частотного диапазона.

Интерфейс: для работы в составе автоматизированных систем предусмотрен интерфейс КОП, также опционально доступен интерфейс LAN.

Конструктивные особенности

Принцип измерения: основан на преобразовании СВЧ-мощности в термо-ЭДС, что обеспечивает высокую точность и линейность измерений в широком динамическом диапазоне.

Модульная конструкция: состоит из унифицированного измерительного блока (БИ) и пяти сменных приемных коаксиальных преобразователей (ППК) с неразъемными соединительными кабелями, что позволяет адаптировать прибор под конкретные измерительные задачи.

Встроенное ПО: программное обеспечение с высоким уровнем защиты от непреднамеренных и преднамеренных изменений (согласно ГОСТ Р 50.2.077-2014) управляет работой прибора и обрабатывает результаты измерений.

Функция калибровки: измерительный блок формирует уровни мощности для калибровки: 800 мкВт на переменном токе, а также 80 мВт и 800 мВт на постоянном токе.

Область применения

Ваттметр используется для контроля и измерения параметров СВЧ-трактов в научно-исследовательских лабораториях, на производственных предприятиях радиоэлектронной промышленности, в центрах метрологии и сертификации. Прибор востребован при настройке и ремонте радиопередающего оборудования, антенно-фидерных устройств и компонентов волноводных трактов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 66805-17).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Комплектация

• Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001.
• Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001.
• Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004.
• Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005.
• Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006.
• Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007.
• Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ - 2 шт.
• Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ - 2 шт.
• Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ - 2 шт.
• Кабель КОП ЕЭ4.854.130-08.
• Ключ 7811-0002DIх9 ГОСТ 2839-80.
• Кабель сетевой SCZ-1.
• Руководство по эксплуатации ПРШН.411151.008 РЭ.
• Схемы электрические принципиальные ПРШН.411151.008 РЭ.
• Формуляр ПРШН.411151.008ФО.
• Ящик укладочный ПРШН. 411161.120.
• Ящик укладочный ПРШН. 411161.120-03.
