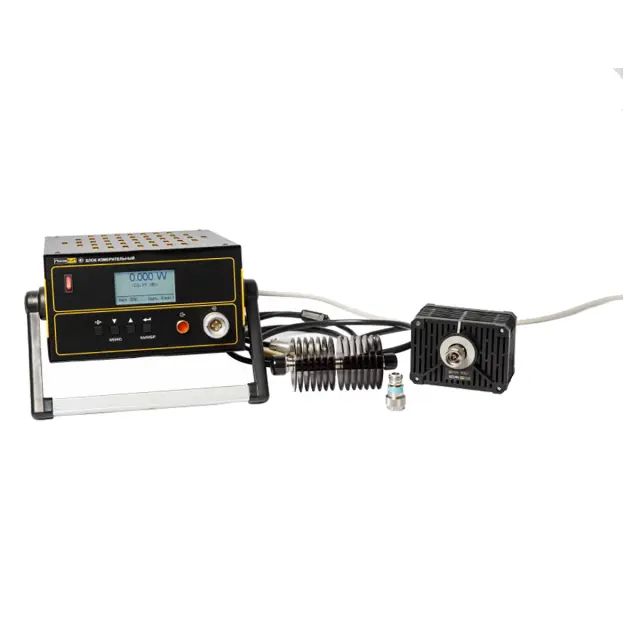

Ваттметр поглощаемой мощности ПрофКиП М3-99М (ППК М3-93)

Ваттметр поглощаемой мощности ПрофКиП М3-99М (ППК М3-93)

Тип устройства: ваттметр поглощаемой мощности, предназначенный для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в коаксиальных трактах. Прибор обеспечивает высокоточные измерения в широком диапазоне частот от 0 до 17,85 ГГц. Ваттметр состоит из унифицированного блока измерительного (БИ) и сменных приемных преобразователей коаксиальных (ППК), что позволяет адаптировать его под различные задачи.

Производитель: ПрофКиП

Модель: м3-99М (ППК М3-93)

Основные характеристики

Диапазон рабочих частот: от 0 до 17,85 ГГц, что позволяет работать с сигналами от постоянного тока до сантиметрового диапазона длин волн.

Диапазон измерения мощности с ППК М3-93: от 1х10⁻⁴ до 1 Вт, что охватывает уровни сигналов от слабых до средних.

Пределы основной погрешности: ±[4 + 0,1(Рк/Рх - 1)]% в диапазоне от 0 до 12,00 ГГц и ±[6 + 0,1(Рк/Рх - 1)]% на частотах свыше 12,00 до 17,85 ГГц, где Рк — конечное значение поддиапазона, Рх — измеряемая мощность.

Коэффициент стоячей волны по напряжению (КСВН) ППК М3-93: не более 1,2 в диапазоне от 0 до 3,00 ГГц, не более 1,3 на частотах от 3,00 до 12,00 ГГц и не более 1,4 в диапазоне свыше 12,00 до 17,85 ГГц, что обеспечивает хорошее согласование с трактом.

Конструктивные особенности

Модульная конструкция: ваттметр выполнен в виде унифицированного блока измерительного (БИ) и сменных приемных преобразователей (ППК), подключаемых через соединительный кабель. Это позволяет быстро менять диапазон измеряемых мощностей и частот.

Автоматическое переключение поддиапазонов: прибор имеет три поддиапазона измерений для каждого типа ППК, переключение между которыми происходит автоматически, что упрощает работу оператора. Максимальное время установления показаний для ППК М3-93 составляет 30 секунд.

Система самодиагностики: ваттметр обеспечивает самодиагностирование на уровне функциональных узлов, что позволяет оперативно выявлять неисправности и повышает надежность работы.

Встроенный LAN-порт: прибор оснащен интерфейсом Ethernet и полностью совместим с сетями стандарта 10/100/1000Base-T (IEEE 802.3), что обеспечивает возможность удаленного управления и сбора данных.

Длительное время непрерывной работы: ваттметр допускает непрерывную работу в течение не менее 16 часов с сохранением всех технических характеристик, что удобно при проведении длительных измерений.

Область применения

Ваттметр поглощаемой мощности ПрофКиП М3-99М применяется для контроля и измерения уровней мощности сигналов в радиопередающих устройствах, системах связи, радиолокации и телекоммуникационном оборудовании. Прибор используется при настройке и ремонте радиоэлектронной аппаратуры, а также в лабораторных условиях для проведения научных исследований. Изделие востребовано на предприятиях, занимающихся разработкой, производством и эксплуатацией СВЧ-устройств.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 73244-18).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.
