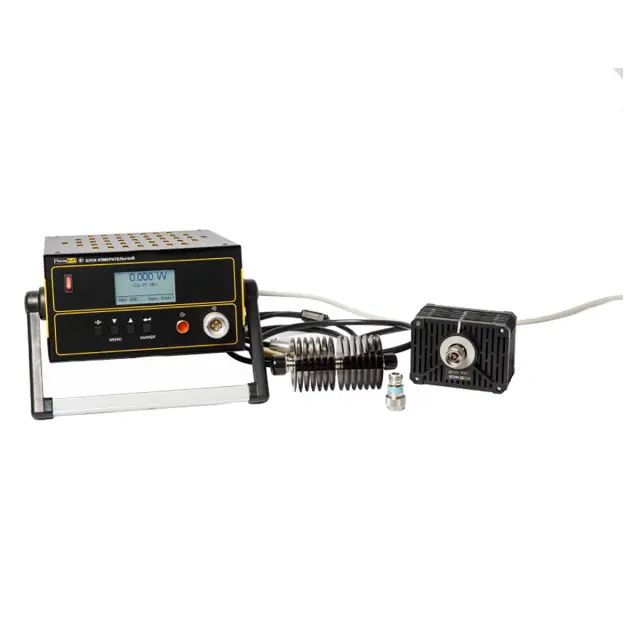

Ваттметр поглощаемой мощности ПрофКиП М3-99М (ППК М3-95)

Ваттметр поглощаемой мощности ПрофКиП М3-99М (ППК М3-95)

Тип устройства: ваттметр поглощаемой мощности ПрофКиП М3-99М представляет собой высокоточный измерительный прибор, предназначенный для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц. Устройство состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и сменных приемных коаксиальных преобразователей (ППК), что обеспечивает гибкость конфигурации. В данной комплектации прибор поставляется с преобразователем ППК М3-95, который позволяет проводить измерения в широком диапазоне мощностей.

Производитель: ПрофКиП

Модель: 120795

Основные характеристики

Диапазон частот: измерения проводятся в диапазоне от 0 до 17,85 ГГц, что перекрывает большинство задач в области СВЧ-измерений.

Диапазон измерения мощности: для ППК М3-95 диапазон составляет от 1х10-2 до 10 Вт, что позволяет работать с сигналами средней и высокой мощности.

Пределы основной погрешности: погрешность измерения для ППК М3-95 в диапазоне от 0 до 12,00 ГГц составляет ±[4 + 0,1(Рк/Рх - 1)]%, а на частотах свыше 12,00 до 17,85 ГГц — ±[6 + 0,1(Рк/Рх - 1)]%.

Интерфейс связи: прибор оснащен встроенным LAN-портом, обеспечивающим полную совместимость с сетями стандарта 10/100/1000Base-T (IEEE 802.3) для удаленного управления и сбора данных.

Конструктивные особенности

Модульная архитектура: ваттметр построен по модульному принципу, что позволяет использовать единый измерительный блок БИ ПРШН411613.001 с различными типами преобразователей ППК (М3-90, М3-93, М3-95) в зависимости от требуемого диапазона мощностей.

Автоматическое распознавание: при подключении преобразователя на дисплее блока измерительного автоматически отображается информация о типе используемого ППК, что упрощает настройку и исключает ошибки оператора.

Самодиагностика: прибор обеспечивает самодиагностирование на уровне функциональных узлов, что позволяет своевременно выявлять неисправности и поддерживать высокую точность измерений.

Стабильность калибровки: время сохранения калибровки составляет не менее 4 часов, что обеспечивает надежность результатов при длительных измерительных сессиях.

Область применения

Ваттметр поглощаемой мощности применяется для контроля и настройки радиопередающих устройств, антенно-фидерных трактов и СВЧ-генераторов в лабораторных и производственных условиях. Прибор востребован в метрологических службах, на предприятиях связи и радиоэлектронной промышленности для измерения уровня выходной мощности оборудования. Устройство также используется при проведении научно-исследовательских работ и в процессе ремонта и обслуживания радиоэлектронной аппаратуры.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 73244-18).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.
