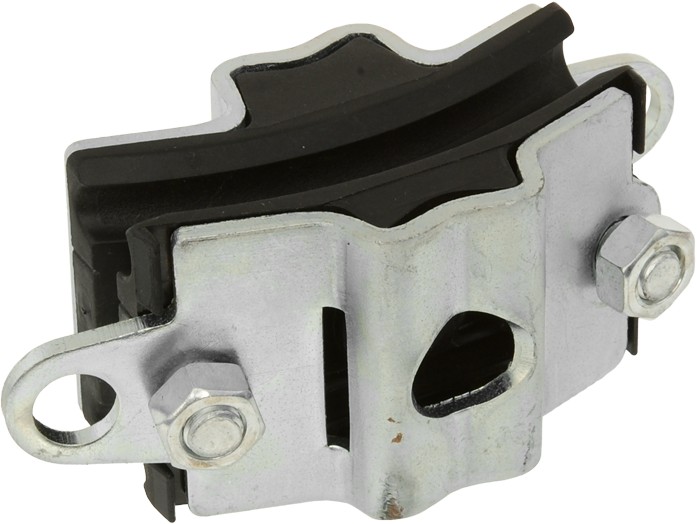

Зажим поддерживающий NIKOMAX, для кабеля типа «8», NMF-AL-SMS-3-8

Зажим поддерживающий NIKOMAX, для кабеля типа «8», NMF-AL-SMS-3-8

Тип устройства: поддерживающий зажим, предназначенный для надежной фиксации и подвески самонесущего оптического кабеля с внешним силовым элементом, выполненным по схеме «восьмерка». Данный тип арматуры обеспечивает удержание кабеля на промежуточных и угловых опорах, предотвращая его провисание и механические повреждения.

Производитель: NIKOMAX

Модель: NMF-AL-SMS-3-8

Основные характеристики

Максимальная рабочая нагрузка: составляет 8 кН, что позволяет использовать зажим для кабелей со значительным весом и натяжением в пролетах длиной до 100 метров.

Диаметр несущего элемента по изоляции: малая канавка рассчитана на трос диаметром от 4 до 6 мм, а большая канавка — от 6 до 9 мм, обеспечивая универсальность для различных типов кабеля «8».

Угол поворота трассы: конструкция позволяет монтировать зажим на опорах с углом поворота линии до 25 градусов, что расширяет сферу его применения.

Материал корпуса: зажимные щеки выполнены из ультрафиолетостойкого термопластика, устойчивого к воздействию солнечного излучения и перепадам температур, что гарантирует долговечность эксплуатации на открытом воздухе.

Конструктивные особенности

Две профильные канавки: зажим оснащен двумя дугообразными канавками разного диаметра, что позволяет подбирать оптимальный размер для фиксации кабеля с различной толщиной изоляции силового элемента.

Усиление стальными пластинами: термопластиковые щеки усилены двумя стальными оцинкованными пластинами, которые обеспечивают высокую механическую прочность и устойчивость к коррозии.

Защита кабеля от повреждений: пластиковые канавки предотвращают деформацию и истирание оболочки кабеля, особенно при возникновении сверхнормативных вертикальных нагрузок, таких как обледенение.

Простота монтажа: конструкция зажима состоит из двух симметричных половин, что позволяет быстро и надежно закрепить кабель без использования специального инструмента.

Область применения

Поддерживающий зажим NMF-AL-SMS-3-8 применяется для подвески оптического кабеля типа «8» на промежуточных и угловых опорах воздушных линий электропередачи, линий связи и городского электрохозяйства. Он также подходит для монтажа на элементах зданий и сооружений, включая опоры уличного освещения и контактной сети наземного электротранспорта, при длине пролетов до 100 метров.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 0,1 кг.
