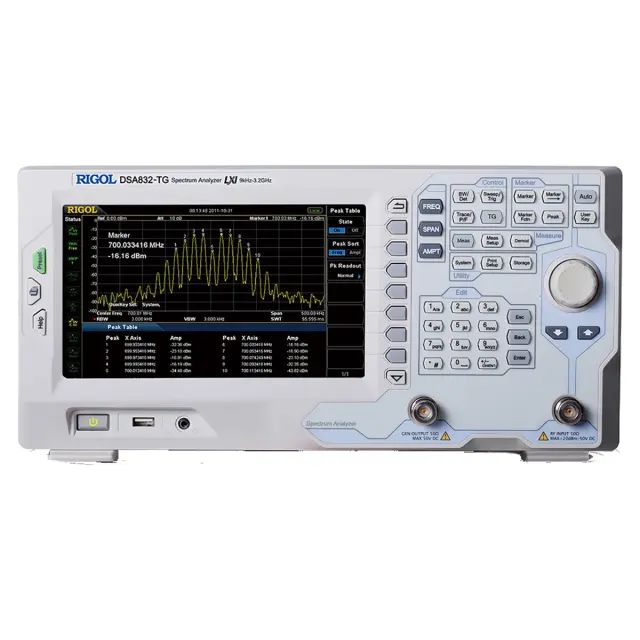

Анализатор спектра реального времени RIGOL DSA832-TG

Анализатор спектра реального времени RIGOL DSA832-TG

Тип устройства: анализатор спектра реального времени с встроенным трекинг-генератором, предназначенный для высокоточного измерения и анализа параметров радиочастотных сигналов в диапазоне от 9 кГц до 3,2 ГГц. Прибор сочетает функции классического анализатора спектра и генератора отслеживающей частоты, что позволяет выполнять полный цикл тестирования радиоэлектронных устройств.

Производитель: RIGOL

Модель: DSA832-TG

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,2 ГГц, что перекрывает основные диапазоны работы современных коммуникационных и радиотехнических систем.

Встроенный трекинг-генератор: работает в том же частотном диапазоне от 100 кГц до 3,2 ГГц с выходной мощностью от -40 до 0 дБм, обеспечивая возможность скалярного анализа амплитудных характеристик тестируемых устройств.

Полоса обзора (Span): регулируется от 0 Гц до максимальной частоты прибора, а разрешение по частоте (RBW) составляет от 10 Гц до 1 МГц, что позволяет детально исследовать как широкополосные, так и узкополосные сигналы.

Средний уровень собственных шумов (DANL): с включенным предусилителем достигает значений, достаточных для уверенного измерения слабых сигналов, что подтверждается высокими метрологическими показателями.

Конструктивные особенности

Встроенный предусилитель: с коэффициентом усиления 17 дБ, который включается стандартно и позволяет измерять сигналы с низкой амплитудой, значительно расширяя динамический диапазон прибора.

Наличие внутреннего источника опорной частоты 10 МГц: обеспечивает высокую стабильность и точность измерений, а также возможность синхронизации с внешним оборудованием через соответствующие входы/выходы.

Цветной TFT-экран диагональю 8 дюймов: с разрешением 800 х 480 пикселей, который позволяет одновременно отображать до трех графиков и математических трасс, облегчая анализ сложных сигналов.

Расширенный набор интерфейсов: включает USB, LAN и GPIB, что обеспечивает легкую интеграцию прибора в автоматизированные измерительные системы и управление с персонального компьютера.

Область применения

Анализатор спектра RIGOL DSA832-TG широко используется для настройки и отладки коммуникационной аппаратуры, тестирования усилителей, фильтров и других радиочастотных компонентов. Он подходит для выполнения задач по контролю параметров радиоэлектронной продукции, а также для предсертификационного тестирования на электромагнитную совместимость. Благодаря наличию трекинг-генератора и опционального КВСН-моста, прибор эффективен при измерении амплитудно-частотных характеристик и параметров отражения в антенно-фидерных трактах.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 361,6×178,8×128 мм.

Вес: 5,15 кг.

Комплектация

• Анализатор спектра Rigol DSA832-TG.
• Краткое руководство.
• Кабель питания.
