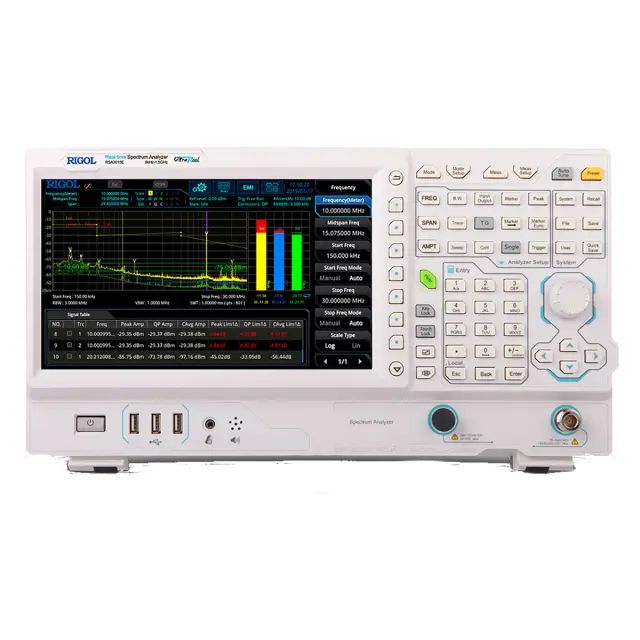

Анализатор спектра реального времени RIGOL RSA3015E

Анализатор спектра реального времени RIGOL RSA3015E

Тип устройства: анализатор спектра реального времени, совмещающий функции классического сканирующего анализатора (GPSA) и анализатора с цифровым преобразованием сигнала в реальном времени (RTSA). Прибор предназначен для детального измерения и анализа параметров радиочастотных сигналов в диапазоне до 3,0 ГГц, позволяя выявлять кратковременные и импульсные помехи, проводить спектральный мониторинг и тестирование беспроводных устройств.

Производитель: RIGOL

Модель: RSA3015E

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,0 ГГц, что позволяет работать с широким спектром сигналов — от низкочастотных радиоканалов до современных беспроводных стандартов.

Полоса анализа в реальном времени: 10 МГц, обеспечивающая гарантированный захват сигналов длительностью от 9,3 мкс (100% POI) для надежного обнаружения кратковременных событий.

Фазовый шум: типовое значение -108 дБн/Гц при отстройке 10 кГц (несущая 500 МГц), что гарантирует высокую точность измерений вблизи мощной несущей.

Средний уровень собственных шумов (DANL): до -165 дБм/Гц в диапазоне от 20 МГц до 1,5 ГГц (с включенным предусилителем), что позволяет измерять слабые сигналы на грани чувствительности.

Конструктивные особенности

Сенсорный дисплей и гибридное управление: 10,1-дюймовый емкостный сенсорный экран с разрешением 1024x600 пикселей дополнен традиционными кнопками и ручками, что обеспечивает как интуитивное управление жестами, так и привычный тактильный контроль.

Расширенные коммуникационные возможности: на переднюю панель выведены три порта USB Host для одновременного подключения клавиатуры, мыши и флеш-накопителя, а на задней панели присутствуют интерфейсы LAN, HDMI и USB Device для дистанционного управления и вывода изображения.

Режим демодуляции ASK/FSK: встроенная возможность работы с сигналами амплитудной и частотной манипуляции, что делает прибор эффективным инструментом для отладки устройств интернета вещей (IoT) и беспроводных систем ближнего радиуса действия.

Функция запуска по частотной маске (FMT): позволяет автоматически захватывать и анализировать сигналы, выходящие за пределы заданной спектральной маски, что упрощает поиск паразитных излучений и джиттера.

Область применения

Анализатор спектра RIGOL RSA3015E применяется при разработке, производственном тестировании и сервисном обслуживании радиоэлектронного оборудования. Он подходит для настройки и ремонта устройств Wi-Fi, Bluetooth, ZigBee, систем цифрового телевидения, радиомодулей, а также для проведения предварительных измерений электромагнитной совместимости (ЭМС) с использованием опционального набора фильтров и детекторов. Прибор востребован в лабораториях университетов, на производственных линиях и в сервисных центрах.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,65 кг.

Комплектация

• Анализатор спектра Rigol RSA3015E.
• Краткое руководство.
• Кабель питания.
