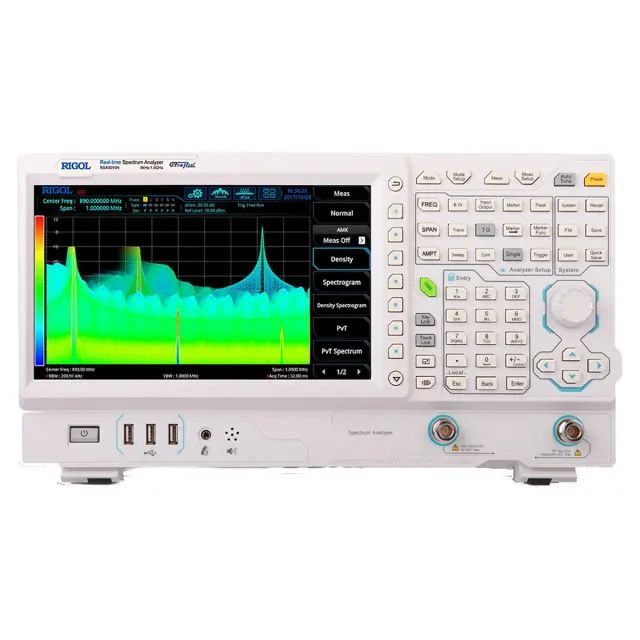

Анализатор спектра реального времени RIGOL RSA3015N с трекинг-генератором и векторным анализатором цепей

Анализатор спектра реального времени RIGOL RSA3015N с трекинг-генератором и векторным анализатором цепей

Тип устройства: анализатор спектра реального времени RIGOL RSA3015N представляет собой универсальный лабораторный измерительный прибор, объединяющий функции классического анализатора спектра, анализатора реального времени, трекинг-генератора и векторного анализатора цепей. Устройство предназначено для детального анализа радиочастотных сигналов в диапазоне от 9 кГц до 1.5 ГГц, позволяя решать задачи по отладке, диагностике и тестированию современного коммуникационного и ВЧ-оборудования.

Производитель: RIGOL

Модель: RSA3015N

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 1.5 ГГц, что охватывает большинство задач в области разработки и обслуживания радиоэлектронной аппаратуры.

Полоса анализа в реальном времени (RTSA): стандартная полоса обзора составляет 10 МГц с возможностью опционального расширения до 25 или 40 МГц для захвата широкополосных и скачкообразно изменяющихся сигналов.

Функция векторного анализатора цепей (VNA): позволяет измерять комплексные коэффициенты передачи и отражения (S11, S21), а также КСВН и расстояние до неоднородности в ВЧ-линиях (DTF) в диапазоне до 1.5 ГГц.

Скорость обработки данных: до 146 484 преобразований БПФ в секунду, что обеспечивает высокую производительность при анализе динамических и импульсных сигналов.

Конструктивные особенности

Технология Ultra-Real: обеспечивает реализацию семи режимов визуализации, включая спектрограмму и распределение мощности по времени, что позволяет гибко адаптировать прибор под конкретные аналитические задачи.

Многофункциональность: прибор способен заменить собой классический анализатор спектра, скалярный анализатор и векторный анализатор цепей, а при установке дополнительных опций может применяться для предварительных испытаний на электромагнитную совместимость.

Гибкий пользовательский интерфейс: управление осуществляется как через сенсорный multi-touch дисплей, так и с помощью традиционных кнопок на передней панели, а также поддерживается подключение компьютерной клавиатуры и мыши.

Расширяемость: с помощью опций можно улучшать базовые характеристики анализатора и наращивать его функциональные возможности, включая измерение дополнительных параметров, таких как фазовый шум или анализ ЭМС.

Область применения

Анализатор спектра RIGOL RSA3015N широко используется в лабораториях для отладки и диагностики радиочастотных узлов и коммуникационных устройств. Он незаменим в учебных заведениях для проведения лабораторных работ по радиоэлектронике, а также на производственных площадках для тестирования и контроля качества ВЧ-изделий. Благодаря встроенному векторному анализатору цепей и трекинг-генератору, прибор позволяет проводить комплексные измерения характеристик антенно-фидерных устройств и кабельных линий.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA3015N.
• Краткое руководство.
• Кабель питания.
