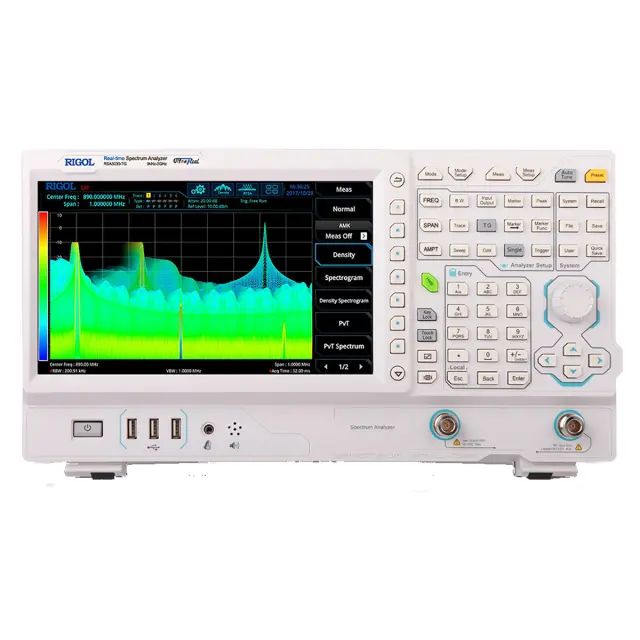

Анализатор спектра реального времени RIGOL RSA3030-TG с трекинг-генератором

Анализатор спектра реального времени RIGOL RSA3030-TG с трекинг-генератором

Тип устройства: анализатор спектра реального времени RIGOL RSA3030-TG с трекинг-генератором представляет собой высокопроизводительный измерительный прибор, объединяющий функции классического анализатора спектра (GPSA) и анализатора спектра реального времени (RTSA). Устройство построено на базе патентованной технологии Ultra Real, что позволяет выполнять параллельное сканирование в полосе до 10 МГц (с возможностью расширения до 40 МГц) для гарантированного захвата кратковременных и редких сигналов без пропусков.

Производитель: RIGOL

Модель: RSA3030-TG

Основные характеристики

Частотный диапазон: от 9 кГц до 3,0 ГГц, что перекрывает большинство задач по анализу радиосигналов в гражданском и промышленном диапазонах.

Полоса анализа в реальном времени (RTSA): 10 МГц в базовой конфигурации с возможностью опционального расширения до 25 МГц или 40 МГц, что обеспечивает 100% вероятность захвата (POI) сигналов длительностью от 7,45 мкс.

Встроенный трекинг-генератор: работает в диапазоне от 100 кГц до 3,0 ГГц с выходным уровнем от -40 до 0 дБм, что позволяет проводить скалярные измерения АЧХ, КСВН и потерь в компонентах и устройствах.

Средний уровень собственных шумов (DANL): достигает низких значений, а при включении опционального предусилителя (RSA3000-PA) с коэффициентом усиления 20 дБ чувствительность дополнительно повышается для работы со слабыми сигналами.

Конструктивные особенности

Сенсорный дисплей с мультитач: 10,1-дюймовый экран с разрешением 1024x600 пикселей поддерживает жесты, аналогичные смартфонным, что делает управление интуитивно понятным и ускоряет навигацию по меню и настройкам.

Гибкая система расширения: базовая функциональность прибора может быть наращена за счет программных и аппаратных опций, включая векторный анализ цепей (измерение S11 и КСВН), предусилитель, расширенную полосу обзора и функции для испытаний на ЭМС.

Расширенные возможности визуализации: прибор поддерживает одновременное отображение до шести цветных трасс с индивидуальными настройками, а также семь режимов визуализации в реальном времени, включая спектрограмму и персистенцию, что упрощает анализ динамических процессов.

Цифровой фильтр ПЧ: обеспечивает высокую избирательность и точность при измерении близко расположенных сигналов, минимизируя влияние паразитных помех и повышая достоверность результатов.

Область применения

Анализатор спектра RIGOL RSA3030-TG предназначен для решения широкого круга задач в области разработки, производства и обслуживания радиоэлектронной аппаратуры. Он эффективен при анализе спектра и амплитудно-частотных характеристик устройств, поиске и идентификации паразитных излучений, а также при проведении предварительных испытаний на электромагнитную совместимость (ЭМС) с использованием опции RSA3000-EMC. Наличие трекинг-генератора делает его незаменимым инструментом для настройки фильтров, измерения КСВН антенн и кабельных сборок, а также для калибровки пассивных компонентов.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA3030-TG.
• Краткое руководство.
• Кабель питания.
